Работы с подрамником передней подвески
1. Детали установки подрамника указаны на иллюстрациях 1.1а-b. Дальнейшие действия описаны для моделей с алюминиевым подрамником.
Фиксация положения подрамника и консолей
2. Вверните по очереди центрирующие пальцы Т10096 в места (1-4 на иллюстрации) с усилием не более 20 Нм.

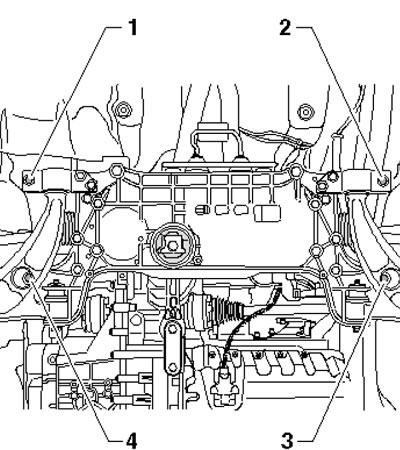

3.2. Места вворачивания центрирующих пальцев в подрамник
Замечание: При превышении указанного усилия может быть повреждена резьба пальцев.
3. По очереди замените болты опорных кронштейнов на обеих сторонах центрирующими пальцами Т10096 (смотрите иллюстрацию), затянув их с усилием 20 Нм.

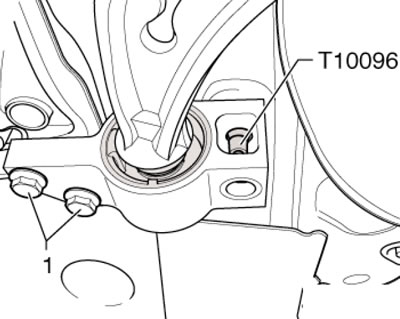

3.3. Места вворачивания центрирующих пальцев в кронштейн
4. По очереди замените болты крепления консолей центрирующими пальцами Т10096 (смотрите иллюстрацию), затянув их с усилием 20 Нм.

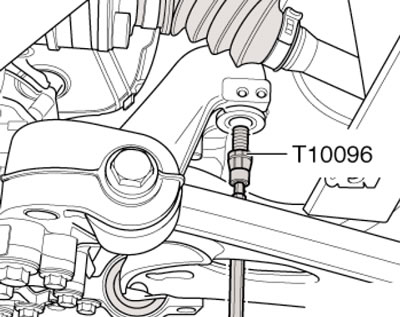

3.4. Вворачивание центрирующего пальца вместо болта консоли
5. В результате действий, описанных в параграфах 2-4, положение переднего подрамника зафиксировано. После этого можно снять стабилизатор поперечной устойчивости и рулевой механизм.
6. Замена центрирующих пальцев штатными болтами производится в обратном порядке. Используйте новые болты.
Снятие и установка подрамника
Замечание: Подрамник снимается вместе с рычагами подвески.
7. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
8. Снимите передние колёса.
9. При наличии отсоедините шток датчика высоты передней подвески от левого рычага подвески (см. Раздел 8).
10. На обеих сторонах автомобиля отдайте гайки (см. иллюстрацию 4.5 Главы 8) и отделите шаровую опору от рычага передней подвески. Снимите с подрамника кронштейн выпускной системы.
11. Выверните болты (14 на иллюстрации) и отделите от трансмиссии качающуюся опору. Зафиксируйте подрамник, как описано в подразделе выше. Выверните болты (3 и 6) крепления рулевого механизма и подвяжите его на проволоке, чтобы он не изменил положение. Затем выверните болты (11 и 16) стабилизатора и также подвяжите его.

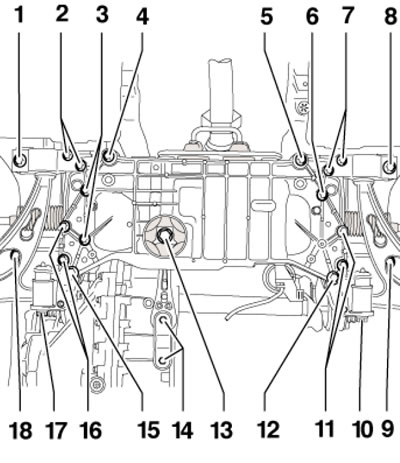

3.11. Болты крепления подрамника
12. Установите под подрамник трансмиссионный домкрат VAG1383A, уложив между ними деревянный брусок (1 на иллюстрации).

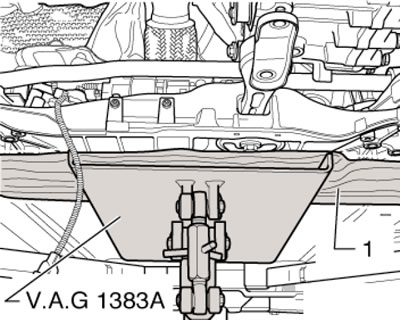

3.12. Фиксация подрамника на домкрате
Материал опубликован на сайте www.skodabook.ru
13. При наличии датчика высоты передней подвески разъедините его разъём (см. Раздел 8).
14. Выверните болты (4 и 5 на иллюстрации 3.11) и аккуратно опустите подрамник с консолями на домкрате, следя за электропроводкой. При необходимости разъедините разъёмы электропроводки.
15. Установка производится в обратной последовательности.
