Замена шаровой опоры
1. Выверните ступичный болт (см. Раздел 2 Главы 8).
2. Снимите переднее колесо.
3. Отдайте гайки (см. иллюстрацию 4 .5 Главы 8).
4. Немного вытяните приводной вал из ступицы. При наличии отделите от рычага подвески шток датчика высоты передней подвески (см. Раздел 8).
5. Вытяните шаровую опору из рычага передней подвески, оттягивая поворотный кулак наружу. При необходимости потяните рычаг вниз как можно дальше.

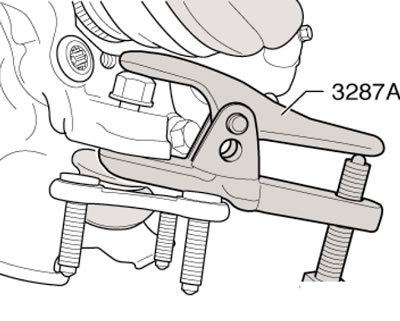

6. Отдайте гайку крепления шаровой опоры к поворотному кулаку, оставив её навёрнутой на несколько оборотов. Установите съёмник №3287А, как указано на иллюстрации, и выжмите шаровую опору из поворотного кулака. Окончательно отдайте гайку и снимите шаровую опору.
4.6. Снятие шаровой опоры с поворотного кулака
7. Установка производится в обратной последовательности. Правая и левая опоры отличаются друг от друга: для идентификации на них имеется маркировка соответственно "R" и "L". Следите за тем, чтобы пыльник шаровой опоры не был перекручен. При затягивании ступичного болта придерживайтесь последовательности, изложенной в Разделе 2 Главы 8.
Снятие рычага и его опорного кронштейна
8. Снимите переднее колесо.
9. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
10 .При наличии отделите от рычага подвески шток датчика высоты передней подвески (см. Раздел 8).
11. Отдайте гайки (см. иллюстрацию 4.5 Главы 8) и отделите шаровую опору от рычага передней подвески.
12. По очереди замените болты опорных кронштейнов на обеих сторонах центрирующими пальцами Т10096 (см. иллюстрацию 3.3 или позиции 1 и 8 на иллюстрации 3.11), затянув их с усилием не более 20 Нм. Затем выверните болты (17 и 10 на иллюстрации 3.11).
13. Выверните болты (1 на иллюстрации 3.3) и снимите рычаг подвески вместе с кронштейном.
14. Установите рычаг с опорным кронштейном на подрамник и вверните болты (10 и 17 на иллюстрации 4.13), но окончательно не затягивайте их.
15. Затяните болты (1 на иллюстрации 3.3) и новый болт вместо центрирующего пальца Т1 0096.
16. Затяните крепёж рычага на шаровой опоре и затяните болты (10 и 17 на иллюстрации 3.11).
17. Дальнейшая установка производится в обратной последовательности. Используйте новый крепёж.
