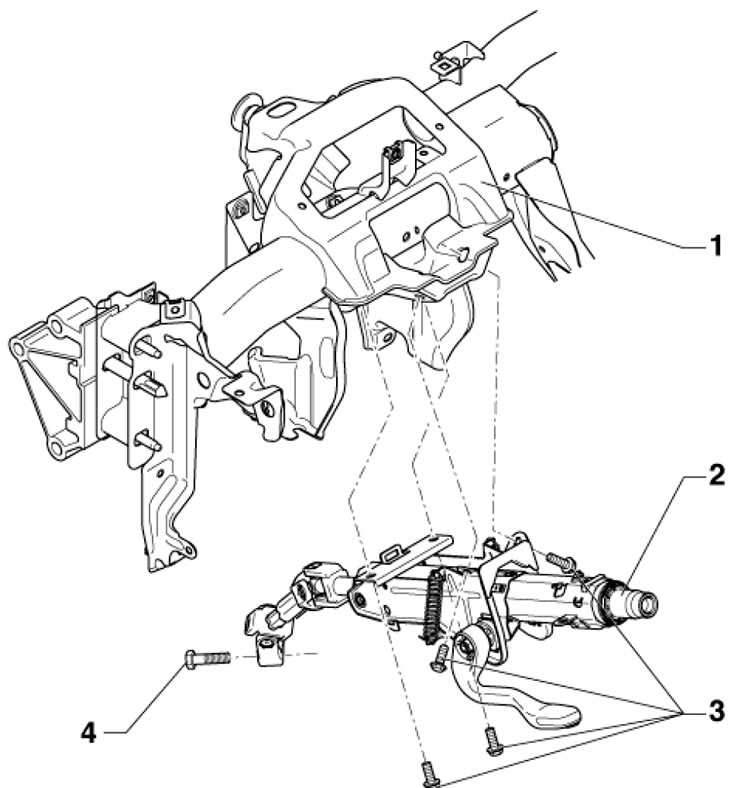

15.1. Детали рулевой колонки 1. Балка панели приборов, с кронштейном для рулевой колонки; 2. Рулевая колонка; 3. Болт М8х30, 20 Нм; 4. Болт М8х35, подлежит замене, 30 Нм
2. Установите передние колёса в положение прямолинейного движения.
3. Опустите и выдвиньте рулевую колонку до упора и полностью выдвиньте её, после чего зафиксируйте.
4. Снимите подушку безопасности водителя (см. Главу 12). Установите рулевое колесо в положение прямолинейного движения, выверните болт (2 на иллюстрации), пометьте положение рулевого колеса относительно вала (4) рулевой колонки и снимите его.

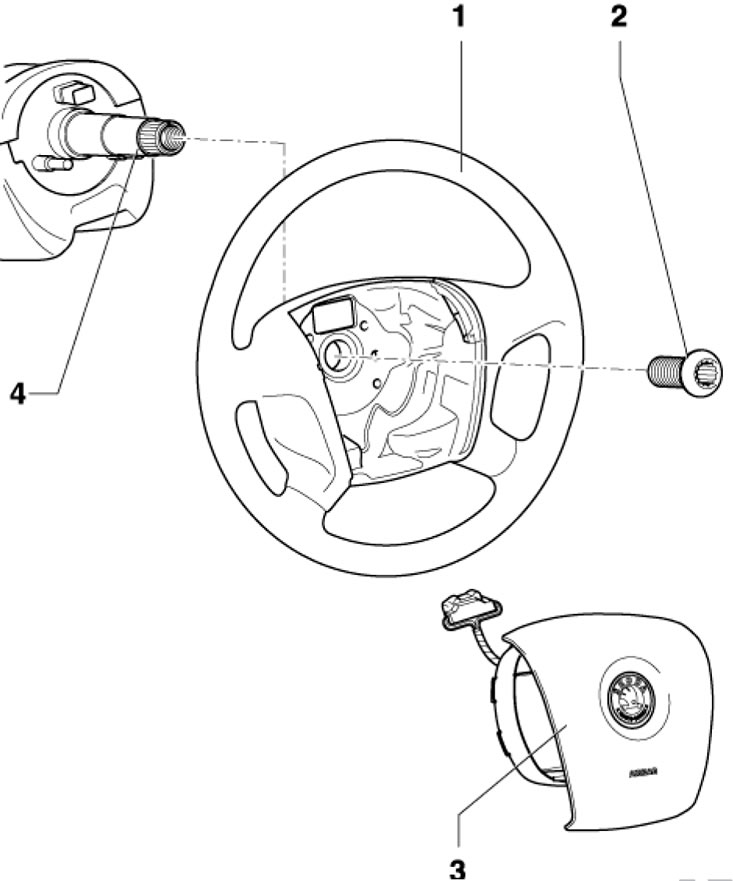

15.4. Детали установки рулевого колеса 1. Рулевое колесо; 2. Болт, 50 Нм, можно использовать не более 5 раз (помечайте каждый раз после затягивания); 3. Подушка безопасности; 4. Вал рулевой колонки
5. Снимите накладки рулевой колонки, а также нижнюю накладку панели приборов (см. Главу 11)
6. Снимите коленную подушку безопасности водителя и её опору (см. Главу 12), после чего снимите воздуховод в ножном колодце водителя.
7. Разъедините разъём электропроводки блока "J527" управления электроникой рулевой колонки.
8. Разъедините разъём электропроводки считывающей катушки иммобилайзера (снимите с замка зажигания цилиндр замка). При снятом цилиндре замка не следует перемещать замок зажигания, иначе он заблокируется, и его потребуется заменить. После разъединения разъёма электропроводки иммобилайзера установите цилиндр замка.
9. Снимите с рулевой колонки провод массы (1 на иллюстрации) и направляющую (2) электропроводки.

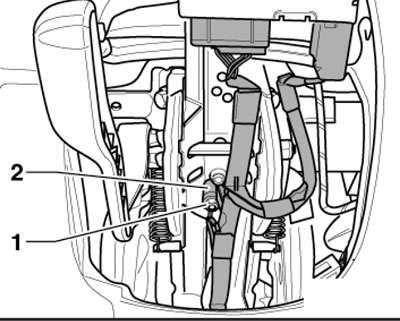

15.9. Провод массы (1) и направляющая (2)
(Данные скопированы с портала: «SKODABOOK»)
10. Снимите с рулевой колонки направляющую электропроводки (1 на иллюстрации), высвободив её из фиксаторов (стрелки).

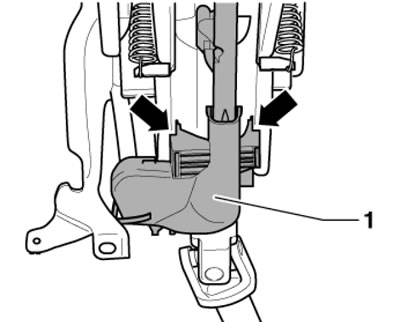

15.10. Направляющая
11. Выверните винты крепления кожуха за педалями (см. иллюстрацию 5.2).
12. Выверните болт (1 на иллюстрации 5.3) и снимите шарнир (2) с рулевого механизма.
13. Выверните болты (1-4 на иллюстрации) крепления рулевой колонки и снимите её.

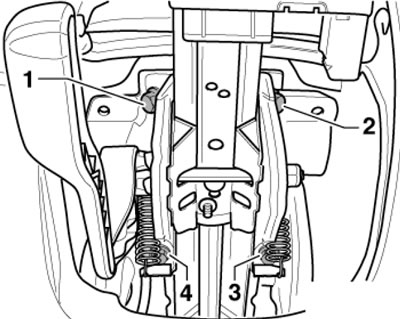

15.13. Болты крепления рулевой колонки
14. Рулевую колонку следует переносить двумя руками, не сгибая, взявшись за её верх и в области шарнира (смотрите иллюстрацию). При этом рычаг блокировки должен быть всегда обращён вверх, чтобы соединённые валы не касались замка.

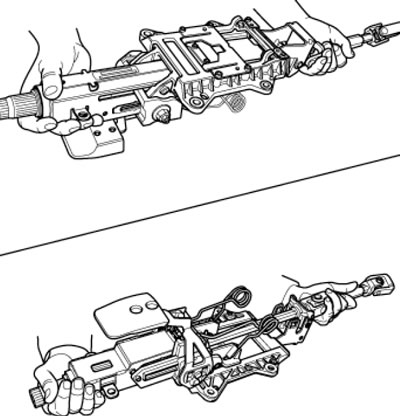

15.14. Правильная переноска рулевой колонки
15. Расположите рулевую колонку на балке панели приборов и затяните от руки (1-4 на иллюстрации 15.13). Окончательно затяните болты (1 и 2), проверяя, что рулевая колонке находится заподлицо на балке панели приборов. Затем затяните болты (3 и 4).
16. Расположите шарнир (2 на иллюстрации 5.3) на шестерне рулевого механизма и затените болт (1).
17. Установите направляющие электропроводки (см. иллюстрации 5.10 и 5.9), закрепите провод массы.
18. Состыкуйте разъёмы электропроводки блока "J527" и иммобилайзера.
19. Установите воздуховод в ножном колодце водителя, а затем - коленную подушку безопасности водителя и её опору (см. Главу 12).
20. Установите кожухи рулевой колонки.
21. Установите рулевое колесо и подушку безопасности водителя.
22. Установите нижнюю накладку панели приборов и накладку за педалями.
23. Примените базовые настройки датчика G85 угла поворота рулевого колеса.
