Оглавление: Блок управления SRS ⬇ Датчик бокового удара (по давлению) ⬇ Датчик бокового удара (по ускорению) ⬇
Замечание: Перед работами с компонентами SRS обязательно отсоедините провода от аккумуляторной батареи (см. Главу 5) и выждите не менее трёх минут после этого. После установки компонентов SRS сначала включите зажигание, а затем подсоедините батарею.
Блок управления SRS
1. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
2. Снимите боковые накладки центральной консоли (см. Главу 11).

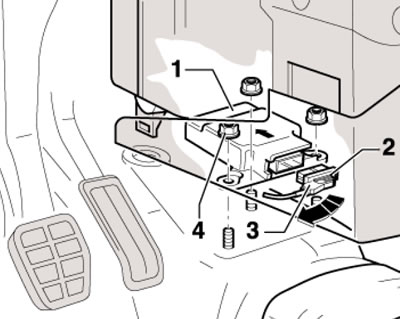

3. Разблокируйте замок (2 на иллюстрации) разъёма (3) в направлении стрелки блока SRS (1), отдайте гайки (4) и снимите блок управления.
13.3. Снятие блока управления SRS
4. Установка производится в обратной последовательности. Затягивайте гайки с усилием 9 Нм. Если установлен новый блок SRS, его следует запрограммировать.
Датчик бокового удара (по давлению)
5. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
6. Снимите отделку передней двери (см. Главу 11).

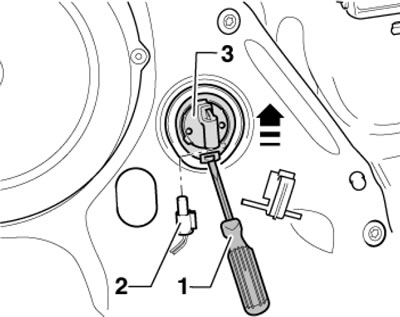

7. Разъедините разъём (2 на иллюстрации), надавите отвёрткой (1) на стопорную лапку в направлении стрелки и снимите датчик (3).
13.7. Снятие датчика бокового удара (по давлению)
8. Установка производится в обратной последовательности.
Датчик бокового удара (по ускорению)
9. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
10. Снимите нижнюю накладку стойки С кузова (см. Главу 11).

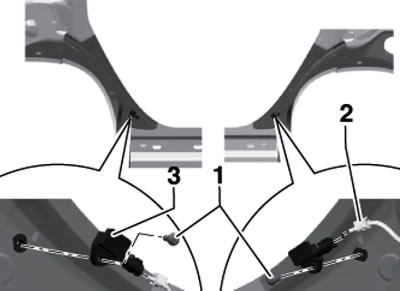

11. Разъедините разъём (2 на иллюстрации), выверните болт (1) и снимите датчик (3).
13.11. Снятие датчика бокового удара (по ускорению)
12. Установка производится в обратной последовательности. Затягивайте болт с усилием 9 Нм.
