Замечание: Проверка состояния и замена щёток стеклоочистителей, а также регулировка форсунок подачи омывающей жидкости и парковочного положения щёток описаны в Разделе 7 Главы 1. Описание снятия и установки подрулевых переключателей приведено в Разделе 9.
Рычаги
1. Снимите колпачки, отдайте гайки (смотрите иллюстрацию) и снимите рычаги.

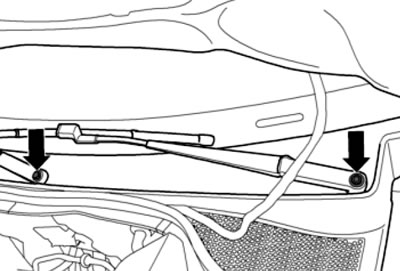

10.1. Гайки крепления рычагов
2. При необходимости для снятия рычагов используйте съёмник Т10369/1 (смотрите иллюстрацию).

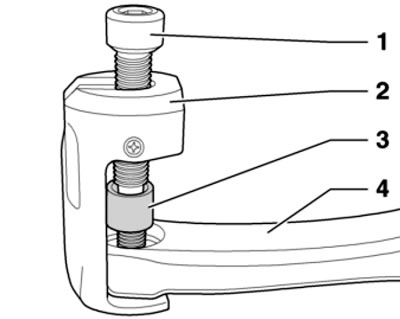

10.2. Съёмник T10369/1 рычага (4)
3. Установка производится в обратной последовательности. Отрегулируйте парковочное положение рычагов (см. Раздел 7 Главы 1). Затягивайте гайки с усилием 20 Нм.
Механизм
4. Снимите рычаги стеклоочистителей (см. подраздел выше).
5. Снимите обтекатель ветрового стекла (см. Главу 11).
6. Разъедините разъём (2 на иллюстрации) э/мотора, отведите проводку (3) в сторону, выверните болты (1 и 4) и снимите механизм стеклоочистителей.

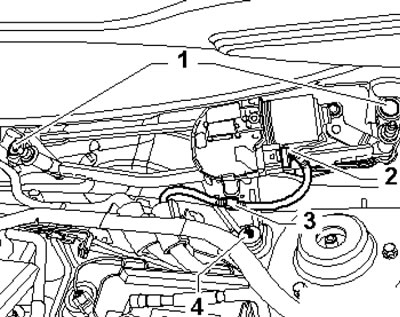

10.6. Крепёж механизма очистителей ветрового стекла
7. Установка производится в обратной последовательности. Болты (1 на иллюстрации 10.6) затягивайте болты с усилием соответственно 10 и 5 Нм.
Э/мотор
8. Снимите механизм стеклоочистителей (см. подраздел выше).
9. Подденьте и отделите тягу (1 на иллюстрации) от шарнирной головки кривошипа э/мотора (стрелка). Для этого можно использовать приспособление МР8-602/1.

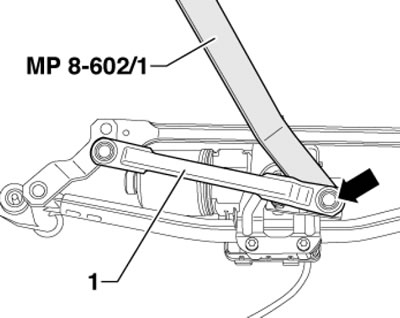

10.9. Отделение тяги от э/мотора
10. Отдайте гайку (1 на иллюстрации) и отделите кривошип (2) от вала э/мотора. Затем выверните болты (стрелки), снимите несущую пластину (3) и снимите э/мотор с блоком управления с механизма стеклоочистителей.

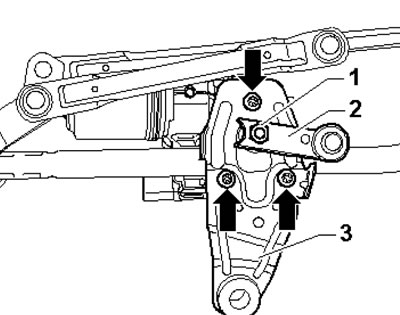

10.10. Крепёж э/мотора очистителей ветрового стекла
11. Состыкуйте разъём электропроводки э/мотора и включите его, чтобы установить его в нижнее парковочное положение. Вставьте э/мотор с блоком управления на механизм стеклоочистителей так, чтобы он вошёл в вырезы в тяге (смотрите иллюстрацию).
10.11. Вырезы в тяге
12. Установите несущую пластину (3 на иллюстрации 10.10) и затяните её болты (стрелки) с усилием 9 Нм. Расположите кривошип (2 на сопр иллюстрации) на э/моторе так, чтобы расстояние (а) между краем кривошипа и краем несущей пластины (3) составляло 2.7 мм. Затяните гайку (1) с усилием 18 Нм.

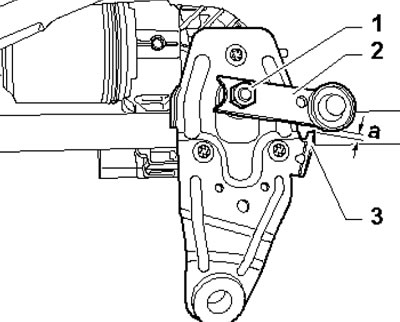

10.12. Установочное положение
13. Вдавите тягу на шарнирную головку.
