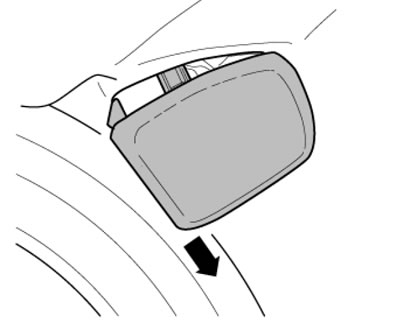

12.1а. Снятие передней форсунки

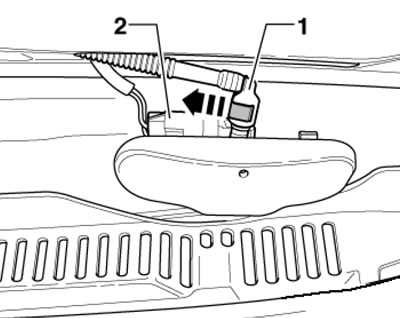

12.1b. Соединения передней форсунки
2. Для снятия форсунки подачи омывающей жидкости на заднее стекло откиньте её крышку и вытяните форсунку плоскогубцами (смотрите иллюстрацию).

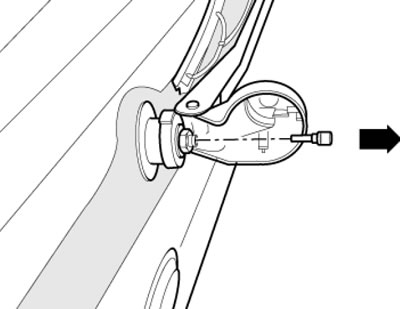

12.2. Снятие задней форсунки
Резервуар омывающей жидкости, насосы и датчик низкого уровня омывающей жидкости
Замечание: В зависимости от исполнения, положение отдельных компонентов и соединений шлангов может отличаться от указанного на иллюстрациях. На моделях с дополнительным отопителем датчики и насосы расположены иначе, но процедуры их снятия идентичны описанным.
3. Выключите зажигание.
4. Снимите накладку переднего бампера (см. Главу 11).
5. Разъедините разъёмы (2 и 10 на иллюстрации) электропроводки насосов (4 и 9), а также разъём (6) датчика (7). Вытяните фиксаторы соединений (5 и 3) и отделите соединения от насоса (4), собираю вытекающую жидкость. Надавите на фиксатор и отсоедините шланг от соединения (8). При необходимости вытяните насосы (4 и 9) и датчик (7) из резервуара по направлению вверх. Высвободите жгут электропроводки.

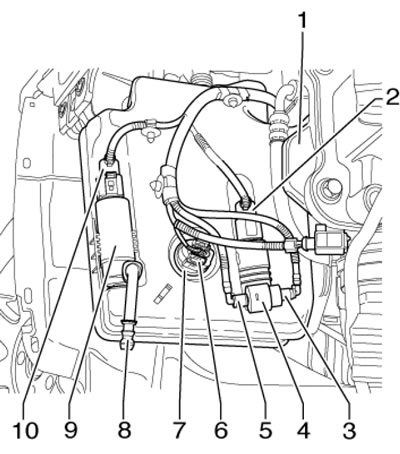

12.5. Соединения резервуара омывающей жидкости 1. Резервуар омывающей жидкости; 2. Разъём насоса 4; 3. Соединение шланга подачи омывающей жидкости на заднее стекло, с белой меткой; 4. Насос подачи омывающей жидкости на стёкла; 5. Соединение шланга подачи омывающей жидкости на ветровое стекло, с чёрной меткой; 6. Разъём датчика 7; 7. Датчик низкого уровня омывающей жидкости; 8. Соединение подачи омывающей жидкости на фары; 9. Насос подачи омывающей жидкости на фары; 10. Разъём насоса 9
6. Снимите с заливной горловины (2 на иллюстрации) трубку (3) системы EVAP или трубку дополнительного отопителя и выверните винт (1). Снимите фару (см. Раздел 5).

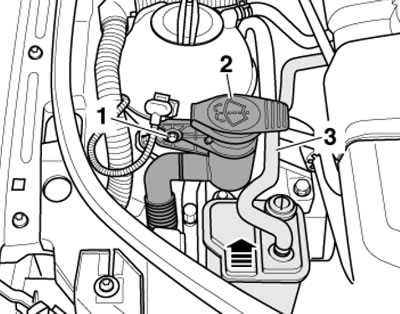

12.6. Снятие горловины резервуара
Замечание: При установке затягивайте винт с усилием 8 Нм.
7. На моделях без дополнительного отопителя выверните болты и гайки (смотрите иллюстрацию) и снимите резервуар вниз.
2.7. Крепёж резервуара (модели без дополнительного отопителя)
Замечание: При установке затягивайте крепёж с усилием 8 Нм.
8. На моделях с дополнительным отопителем выверните передние болты сбоку и нижние болты сверху, слегка отожмите резервуар вперёд, высвободите его из опоры в кронштейне и снимите по направлению вниз.

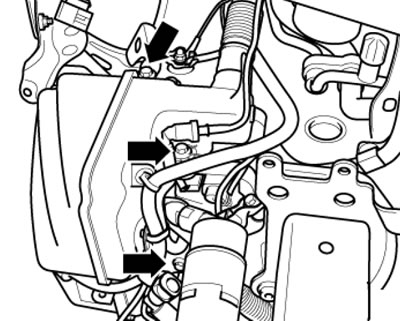

12.8. Крепёж резервуара (модели с дополнительным отопителем)
Замечание: При установке затягивайте боковые болты с усилием 8 Нм, а нижний болт - с усилием 5 Нм.
