Фронтальная подушка безопасности водителя
Замечание: Описание приводится на примере моделей с многофункциональным рулевым колесом. Для снятия потребуется отвёртка длиной примерно 170 мм и шириной жала примерно 7 мм.
1. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
2. Опустите и вытяните рулевую колонку до упора.
3. Установите рулевое колесо в указанное на иллюстрации положение, вставьте отвёртку в отверстие на задней стороне рулевого колеса до упора и отожмите пружину (А) в направлении стрелки (В), одновременно отделяя подушку безопасности от рулевого колеса. Поверните рулевое колесо на 180° и таким же образом ослабьте фиксаторы на другой его стороне.

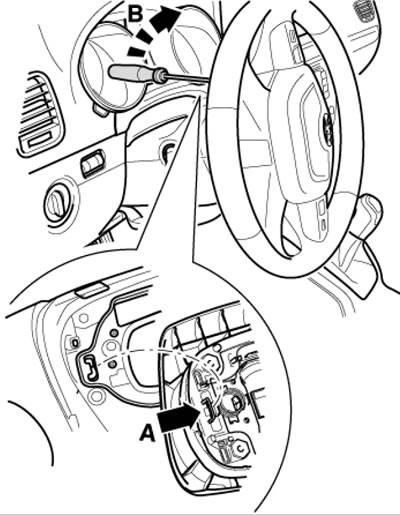

14.3. Отделение подушки безопасности от рулевого колеса
4. Отделите подушку безопасности от рулевого колеса, снимите с себя электростатический заряд и разъедините разъёмы (1 и 2 на иллюстрации). Уложите подушку безопасности лицевой поверхностью вверх.

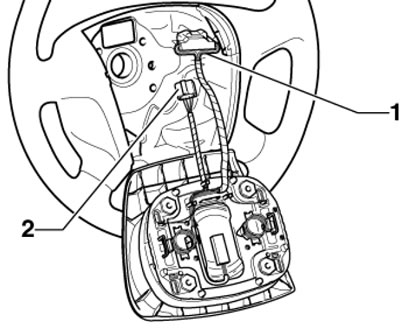

14.4. Разъёмы рулевого колеса (2) и подушки безопасности (1)
5. Установка производится в обратной последовательности.
Спиральная пружина (модели до 05.2010 г.)
6. Снимите блок управления электроникой рулевой колонки (см. Раздел 17).
7. Аккуратно отожмите стопорные лапки (стрелки на иллюстрации) и снимите спиральную пружину (1) с опоры подрулевых переключателей на рулевой колонке.

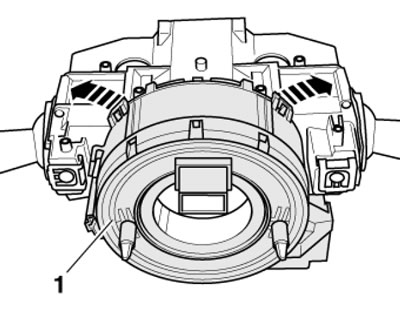

14.7. Снятие спиральной пружины (до 05.2010 г.)
8. При установке спиральная пружина должна находиться в центральном положении, а передние колёса - в положении прямолинейного движения. Если есть сомнения в центральном положении пружины, выставьте его, какописано в следующем параграфе.
9. Установите передние колёса в положение прямолинейного движения. Медленно поверните рукой ротор пружины до упора вправо, а затем медленно поверните его до упора влево, считая обороты. Медленно поверните ротор пружины вправо на половину общего числа оборотов, - верхний разъём должен располагаться горизонтально. При необходимости зафиксируйте пружину липкой лентой.
Спиральная пружина и блок управления электроникой рулевой колонки (модели с 06.2010 г.)
Замечание: Спиральная пружина и блок управления электроникой рулевой колонки объединены в неразборный модуль.
10. Снимите рулевое колесо и обе накладки рулевой колонки (см. Главу 10).
11. При помощи липкой ленты (2 на иллюстрации) зафиксируйте спиральную пружину (4) в центральном положении, т.е. когда разъём (3) располагается горизонтально вверху. Выверните болты (стрелки), разъедините разъём (1) и сдвиньте пружину с рулевой колонки.

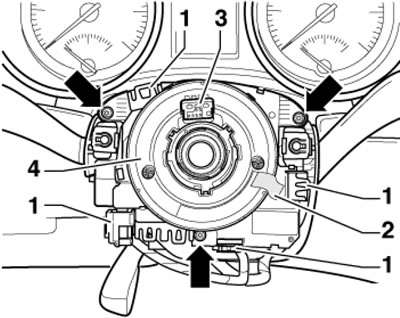

14.11. Снятие спиральной пружины (с 06.2010 г.)
12. При установке спиральная пружина должна находиться в центральном положении, а передние колёса - в положении прямолинейного движения. Если есть сомнения в центральном положении пружины, выставьте его, как описано в параграфе 9. Левый подрулевой переключатель должен находиться в нейтральном положении, чтобы не сломать его сегмент. После установки нового блока управления рулевой колонкой его следует запрограммировать.
Коленная подушка безопасности
13. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
14. Снимите правую нижнюю накладку панели приборов (см. Главу 11).
15. Выверните болты (3 на иллюстрации), снимите коленную подушку безопасности (2) с держателя на балке панели приборов и разъедините разъём (1).

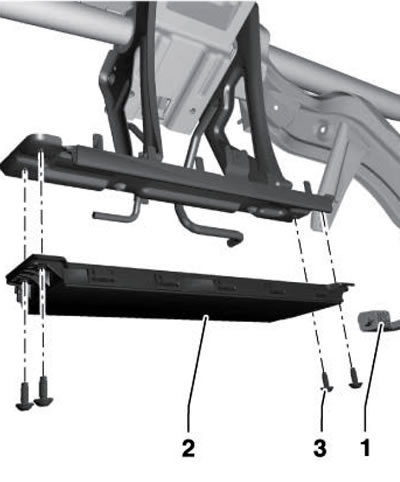

14.15. Снятие коленной подушки безопасности
16. Установка производится в обратной последовательности.
