Замечание: Лампы накаливания следует заменять только лампами того же типа. Перед заменой лампы проверьте, чтобы соответствующий световой прибор был выключен. Не берите колбу лампы накаливания голыми пальцами, используйте чистое полотенце или хлопчатобумажные перчатки. Отпечатки пальцев, оставленные на колбе лампы, испаряются и осаждаются на отражателе, что особенно заметно на фарах и противотуманных фарах. Случайно оставленные отпечатки пальцев следует удалить салфеткой, пропитанной спиртом. Не допускается протирать отражатели фар, покрытые защитным лаком, сухой жёсткой ветошью, а также применять для этой цели какие-либо очистители или растворители. Используйте мягкие влажные салфетки. Галогенные и ксеноновые лампы находятся под давлением и могут треснуть. Поэтому при их замене следует пользоваться защитными очками и перчатками. При замене ксеноновых ламп дополнительно возникает опасность травмирования вследствие высокого напряжения! Обязательно выключите фары и отсоедините электропроводку от батареи. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. В качестве меры безопасности надевайте ботинки с резиновыми подошвами.
1. Детали фары указаны на иллюстрациях.

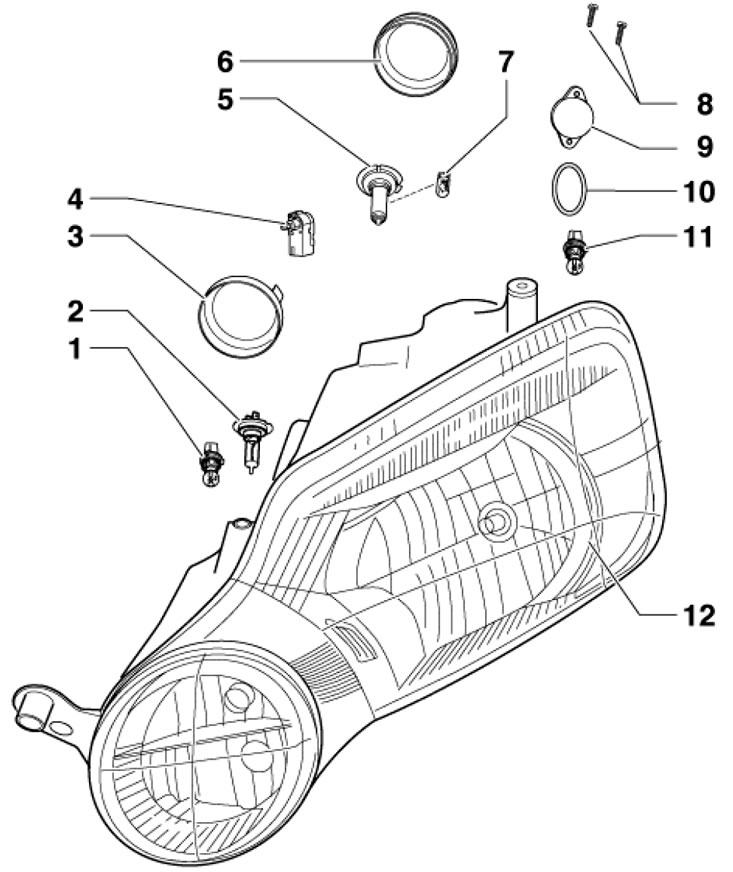

5.1а. Детали левой блок-фары с галогенными лампами 1. Лампа освещения DRL, P13W; 2. Лампа противотуманной фары, Н7; 3. Резиновая крышка; 4. Э/мотор регулировки наклона фар; 5. Лампа ближнего и дальнего света, Н4; 6. Пластиковая крышка; 7. Лампа габаритного огня, W5W; 8. Винты, 1.5 Нм; 9. Крышка лампы 11; 10. Уплотнительное кольцо; 11. Лампа указателя поворота, НР-C24WY; 12. Фара

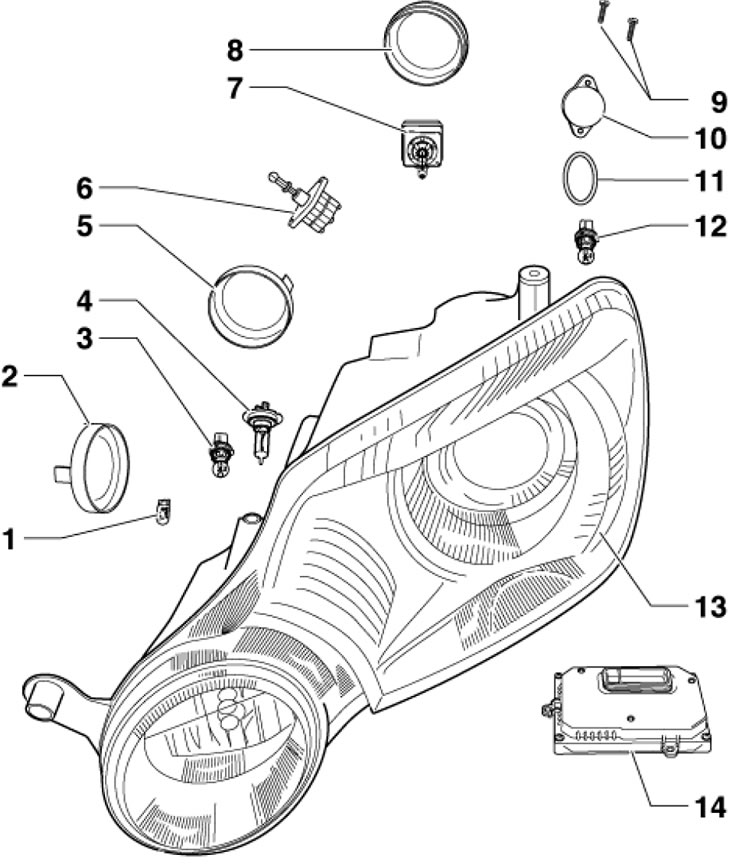

5.1b. Детали левой блок-фары с ксеноновой лампой 1. Лампа габаритного огня, W5WBL (синее стекло); 2, 5. Резиновая крышка; 3. Лампа освещения DRL, P13W; 4. Лампа противотуманной фары, Н7; 6. Э/мотор регулировки наклона фары; 7. Ксеноновая лампа со встроенным блоком поджига, D1S; 8. Пластиковая крышка; 9. Винты, 1.5 Нм; 10. Крышка лампы 12; 11. Уплотнительное кольцо; 12. Лампа указателя поворота, НР-C24WY; 13. Фара; 14. Блок управления фарой
Снятие и установка фары
Замечание: После установки ксеноновых фар следует при помощи диагностического прибора проверить базовые установки для них (см. Главу 5).
2. Выключите зажигание и все потребители электроэнергии. Извлеките ключ из замка зажигания.
3. Снимите накладку переднего бампера (см. Главу 11) и разъедините разъём электропроводки фары.
4. Выверните три болта (А и В на иллюстрации) и снимите фару, вытянув её из проёма в кузове.

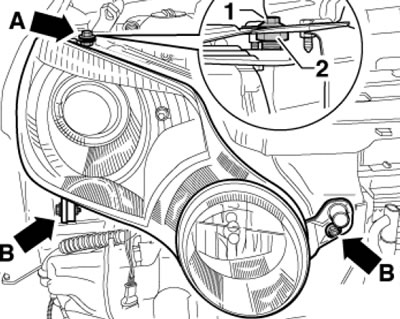

5.4. Болты крепления фары
5. Установка производится в обратной последовательности. При этом следует выставить ровный зазор между фарой и смежными кузовными элементами (см. Спецификации Главы 11). Для этого при ослабленном болте (А, 1 на иллюстрации 5.4) меняйте высоту фары, вращая регулировочную гайку (2) с левой резьбой. В заключение затяните болты с усилием 4 Нм.
Статья перепечатана с веб-сайта SkodaBook.ru
6. После установки следует отрегулировать наклон фары (см. Раздел 4).
Замена ламп и других деталей фары
7. Обслуживаемые компоненты фары закрыты сзади тремя крышками (смотрите иллюстрацию). Крышкой (1) закрыты лампа ближнего/дальнего света, э/мотор регулировки и лампа габаритного огня (только на моделях с галогенными фарами); крышкой (2) закрыта лампа габаритного огня (только на моделях с ксеноновыми фарами), а крышкой (3) - лампы света DRL и противотуманной фары. Перед снятием компонента фары откройте капот и снимите соответствующую крышку. Крышка (1) снимается после поворота до упора, а резиновые крышки (2) просто стягивается с фары. Снимать фару требуется только для замены лампы указателя поворота и э/мотора.
5.7. Крышки галогенной фары
8. Для снятия лампы ближнего/дальнего света галогенной фары разъедините разъём (1 на иллюстрации), надавите на пружинный фиксатор (2) в направлении стрелки и высвободите его, а затем извлеките лампу (3).
5.8. Разъём электропроводки и фиксатор галогенной лампы дальнего/ближнего света
9. Для снятия лампы ближнего/ дальнего света ксеноновой фары разъедините разъём (1 на иллюстрации), отцепите пружинный хомут (стрелки) и аккуратно извлеките лампу (2) со встроенным блоком поджига. После установки примените базовые настройки для регулировки наклона фары, используя диагностический прибор (см. Главу 5).

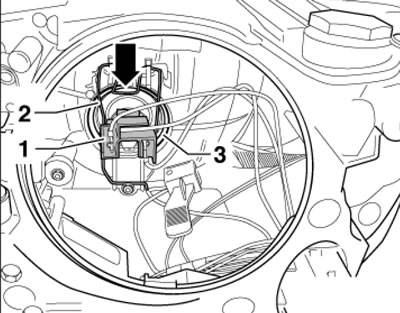

5.9. Разъём электропроводки и фиксатор лампы ксеноновой дальнего/ближнего света
10. Для снятия лампы габаритного огня вытяните лампу вместе с патроном из фары (см. иллюстрации 5.10а-b), а затем извлеките лампу из патрона (см. иллюстрации 5.10c-d).
5.10а. Извлечение патрона лампы габаритного огня из галогенной фары
5.10b. Извлечение патрона лампы габаритного огня из ксеноновой фары

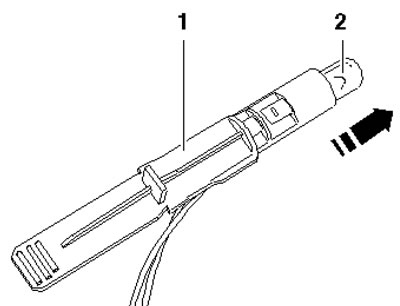

5.10с. Извлечение лампы габаритного огня галогенной фары из патрона

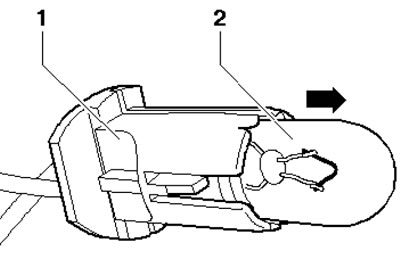

5.10d. Извлечение лампы габаритного огня ксеноновой фары из патрона
Замечание: На моделях с ксеноновыми фарами для облегчения доступа рекомендуется предварительно разъединить разъём ксеноновой лампы.
11. Для снятия лампы указателя поворота снимите фару (см. подраздел выше), аккуратно отделите отвёрткой крышку (2 на иллюстрации) от фары, поверните патрон (4), извлеките его вместе с лампой из фары, а затем разъедините разъём и снимите лампу. После установки новой лампы крышку следует устанавливать с уплотнительным кольцом (3) и затягивать болты (1) с усилием 1.5 Нм.

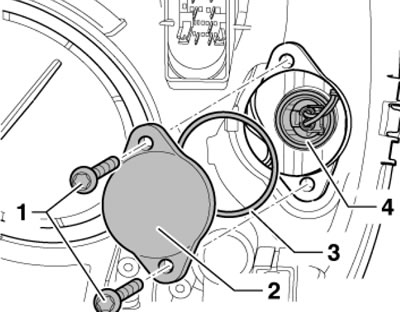

5.11. Детали установки лампы указателя поворота
12. Для снятия лампы противотуманной фары высвободите лампу (2 на иллюстрации) из патрона, наклонив в направлении стрелки, а затем разъедините разъём (1).

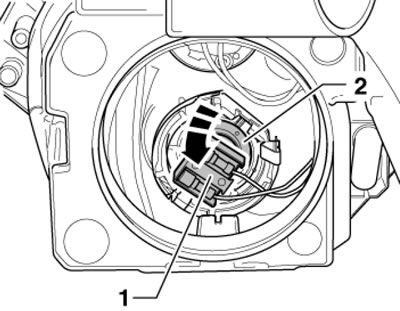

5.12. Снятие лампы противотуманной фары
13. Для снятия лампы света DRL поверните патрон (1 на иллюстрации) вместе с лампой в направлении стрелки и извлеките из фары, а затем разъедините разъём.
5.13. Снятие лампы света DRL
14. Для снятия э/мотора галогенной фары снимите фару и её крышку (1 на иллюстрации 5.7). Аккуратно выломайте пробки (1 на иллюстрации, для левой фары) или (2, для правой фары), не допуская их падения внутрь фары. Затем выверните винты, отцепите нажимной элемент от э/мотора (стрелка), вытяните э/мотор (3) и разъедините его разъём. При установке на места пробок установите заглушки из ремонтного набора. В заключение отрегулируйте фару.

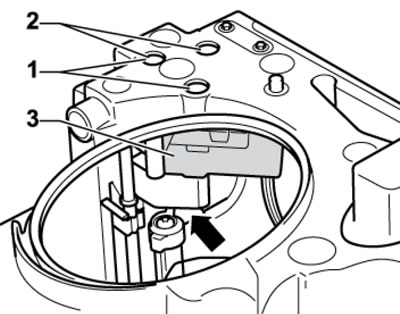

5.14. Снятие э/мотора регулировки наклона галогенной фары
15. Для снятия э/мотора ксеноновой фары снимите фару и её крышку (1 на иллюстрации 5.7), для облегчения доступа рекомендуется также снять ксеноновую лампу. Аккуратно выломайте пробки (1 на иллюстрации 5.15а) и выверните винты крепления э/мотора (2). Затем отцепите нажимной элемент (1 на иллюстрации 5.15b) от э/мотора в направлении стрелки, вытяните э/ мотор и разъедините его разъём. При установке на места пробок установите заглушки из ремонтного набора. В заключение отрегулируйте фару.

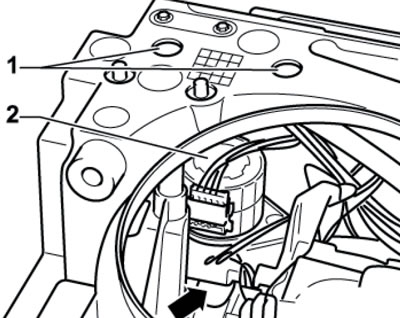

5.15а. Крепёж э/мотора регулировки наклона ксеноновой фары

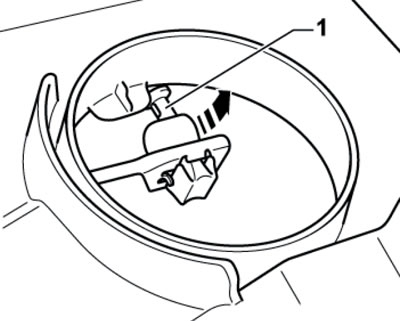

5.15b. Снятие э/мотора регулировки наклона ксеноновой фары
16. Для снятия блока "J668+J344" или "J667+J344" управления ксеноновой фарой снимите её, выверните болты (2 на иллюстрации), аккуратно отожмите блок управления (1) вниз и разъедините разъём (3). После установки нового модуля закодируйте его при помощи диагностического прибора (см. Главу 5).

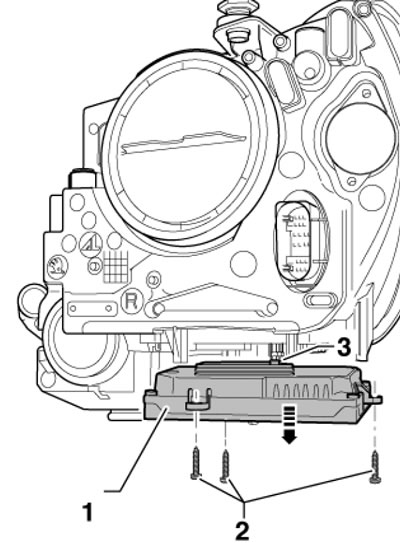

5.16. Снятие блока управления ксеноновой фарой

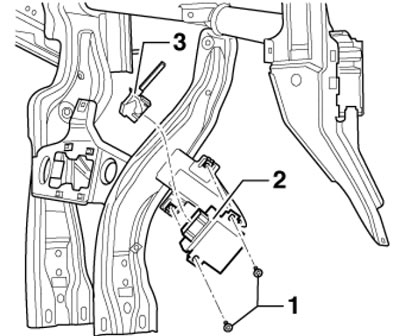

17. Для снятия блока управления "J745" поворотным светом и регулировкой наклона ксеноновой фары снимите вещевой ящик (см. Главу 11), выверните болты нижние болты панели приборов на правой стороне и слегка наклоните её нижнюю часть на себя. Выверните болты (1 на иллюстрации), отделите блок управления (2) от кронштейна, а затем разъедините разъём, повернув стопорный элемент (3). После установки нового модуля закодируйте его при помощи диагностического прибора (см. Главу 5).
5.17. Снятие блока управления поворотным светом и регулировкой наклона ксеноновой фары
