Переключатель наружного освещения и регулятор наклона фар
1. Для снятия регулятора наклона фар и регулятора яркости подсветки приборов снимите левую нижнюю накладку панели приборов (см. Главу 11), разъедините разъём, сожмите стопорные лапки (1 на иллюстрации) и вытяните регулятор (А) из рамки назад.
9.1. Снятие регулятора наклона фар и яркости подсветки приборов
2. Для снятия переключателя наружного освещения установите его в положение "0", сильно надавите на него (1 на иллюстрации) и слегка поверните по часовой стрелке (2). Удерживая рукоятку в этом положении, вытяните переключатель в направлении стрелки (3) и разъедините разъём.

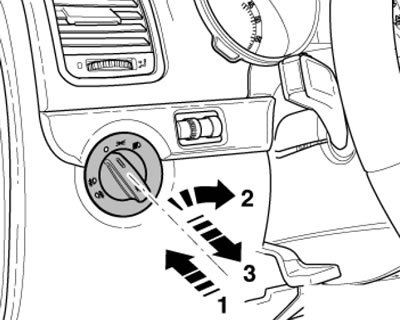

9.2. Снятие переключателя наружного освещения
3. Для установки переключателя наружного освещения состыкуйте разъём, поверните рукоятку в положение "0" и аккуратно вдавите переключатель до слышимой фиксации.
Подрулевые переключатели моделей до 05.2010 г.
4. Снимите спиральную пружину (см. Часть D).
5. Отцепите стопорные лапки (стрелки на иллюстрациях) при помощи щупа 1.0 мм (1) и снимите подрулевой переключатель в направлении стрелки (А).

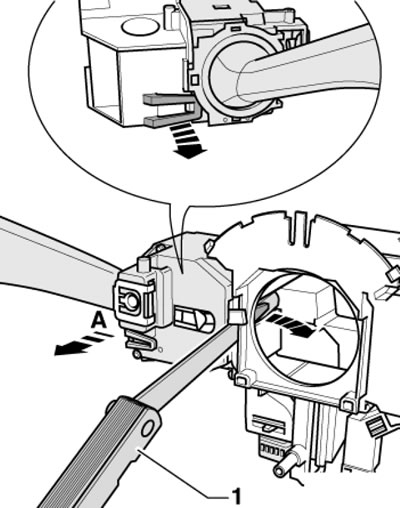

9.5а. Снятие левого подрулевого переключателя (до 05.2010 г.)

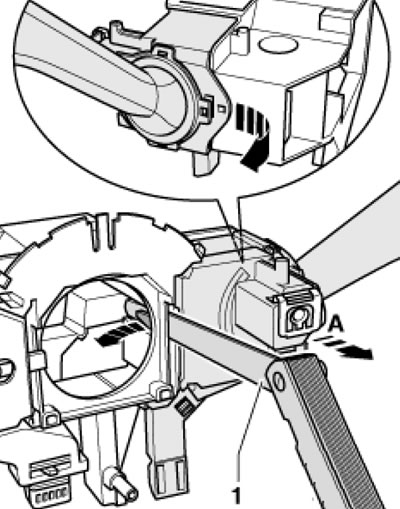

9.5b. Снятие правого подрулевого переключателя (до 05.2010 г.)
Подрулевые переключатели моделей с 06.2010 г.
6. Снимите рулевое колесо и кожухи отдели рулевой колонки (см. Главу 10).
7. Снимите спиральную пружину (см. Часть D).
8. Вставьте маленькую отвёртку через проём в (А на иллюстрации) и отцепите нижнюю стопорную лапку. Затем нажмите на верхние стопорные лапки (В) и выдавите сборку подрулевых переключателей из держателя на замке рулевой колонки в направлении стрелок (С).
