Замечание: При замене ламп выполняйте указания, приведённые перед подразделом "Замена ламп фар" Раздела 5.
1. Конструкция зеркал заднего вида указана в Главе 11.

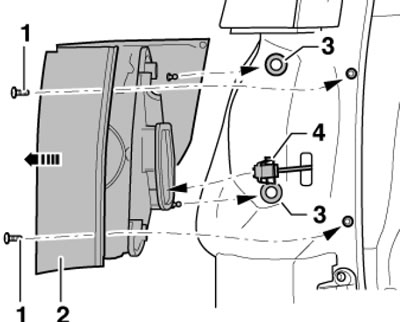

2. Для снятия заднего комбинированного фонаря откройте багажное отделение, выверните болты (1 на иллюстрации), вытяните фонарь (2) из держателей (3) в направлении стрелки и разъедините разъём (4). Замечание: Болты можно вывернуть при помощи ключа, входящего в состав бортового инструмента (см. Введение). Для разъединения разъёма необходимо сжать его фиксаторы.
6.2. Детали крепления заднего комбинированного фонаря

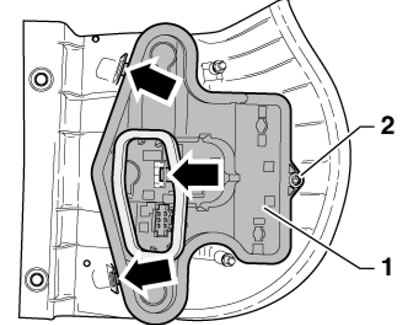

3. Для снятия комбинированного патрона (1 на иллюстрации) заднего фонаря снимите фонарь, выверните винт (2) и отцепите патрон в местах, указанных стрелками.
6.3. Снятие патрона заднего комбинированного фонаря

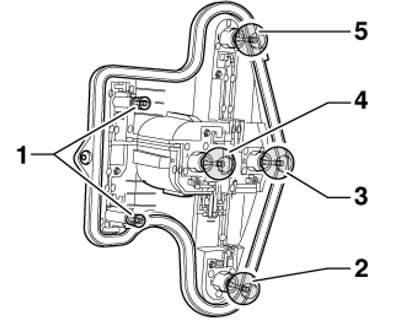

4. Для снятия лампы заднего комбинированного фонаря (смотрите иллюстрацию) слегка надавите на неё и одновременно поверните против часовой стрелки.
6.4. Лампы заднего комбинированного фонаря 1. Лампа W5W габаритного огня; 2. Лампа P21W заднего туманного фонаря; 3. Лампа P21W фонаря заднего хода; 4. Лампа PY21W указателя поворота; 5. Лампа P21W стоп-сигнала

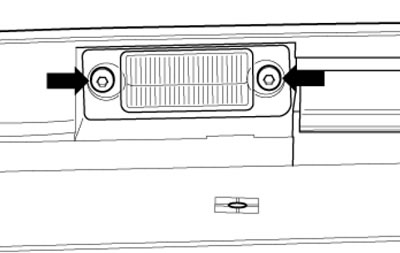

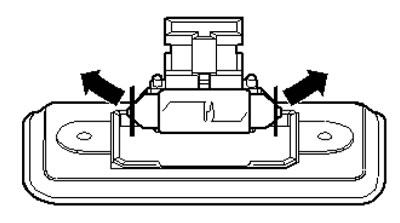

5. Для снятия фонаря освещения номерного знака выверните винты его крепления (см. иллюстрацию 6.5а). При необходимости после этого можно отогнуть контакты (см. иллюстрацию 6.5b) и извлечь лампу.
6.5а. Крепёж фонаря освещения номерного знака
6.5b. Снятие лампы фонаря освещения номерного знака

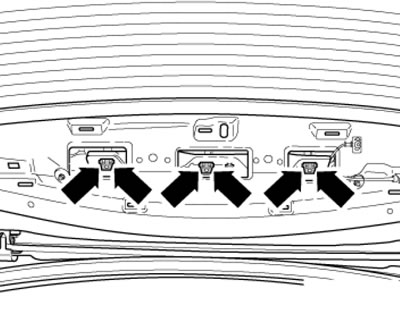

6. Для снятия стоп-сигнала верхнего уровня снимите верхнюю панель отделки двери задка (см. Главу 11), отожмите лапки фиксаторов (смотрите иллюстрацию), вытяните стоп-сигнал и разъедините его разъём электропроводки. При установке для зацепления фиксатора вставьте в его проём маленькую отвёртку и надавите на неё. В стоп-сигнале верхнего уровня используются светодиоды, которые отдельно не заменяются.
6.6. Снятие стоп-сигнала верхнего уровня
