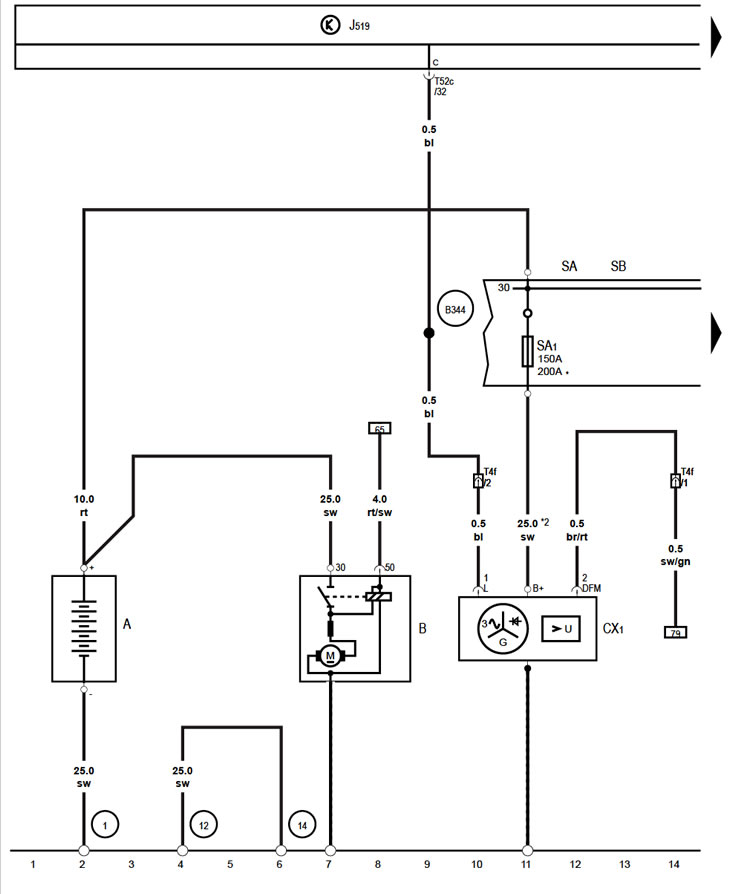

Аккумуляторная батарея, стартёр, генератор с регулятором напряжения, блоки предохр-лей SA и SB



Аккумуляторная батарея, стартёр, генератор с…


* только модели с генератором 140А/180А
*2 возможно сечение 16.0

Обозначения на схемах электрооборудования находятся здесь →
