Обозначения на схемах предохранителей, реле и цветов проводов (Skoda Yeti 5L)

Замечание: Ввиду многообразия вариантов комплектации рассматриваемых автомобилей ниже приводятся только схемы системы управления наиболее распространённых двигателей.

1. Система управления бензиновым двигателем 1.2 л (CBZB), с 11.2010 г — 377-382

2. Система управления бензиновыми двигателями 1.8 л (CDAA и CDAB), с 05.2010 г — 382-387

Наиболее важные клеммы

Клемма 15 (Положение "ON" замка зажигания) Получает питание через замок зажигания. Провода подают питание только при включённом зажигании и в большинстве случаев имеют зелёный цвет или зелёный с полосой другого цвета.

Клемма 30 ("+" батареи) К этой клемме подаётся питание аккумуляторной батареи; имеет в большинстве случаев красный цвет или красный с полосой другого цвета.

Клемма 31 ("-"батареи) Ведёт к массе. Провода, как правило, чёрные.

Клемма X Запитывается при повороте ключа зажигания из положения "LOCK" в положение "OFF" и обесточивается при повороте ключа в положение "START".

Цветовая маркировка компактных предохранителей

ЗА	фиолетовый
5А	бежевый или светло-коричневый
7.5А	коричневый
10А	красный
15А	синий
20А	жёлтый
25А	белый или прозрачный
30А	зелёный
35А	зелёно-синий
40А	оранжевый
50А	красный

Обозначения сечения и цвета изоляции проводов

Обозначение проводов на схемах состоит из трёх частей и имеет вид типа 1.5 bl/gn.

Первая часть (1.5) означает поперечное сечение провода (мм2); вторая/третья части (bl/gn) означают основной цвет/цвет полосы изоляции провода:

ws	белый
sw	чёрный
ro	красный
br	коричневый
gn	зелёный
bl	синий
gr	серый
li	фиолетовый
ge	жёлтый
or	оранжевый
rs	розовый

Цветовая маркировка предохранителей макси

30А	оранжевый
40А	зелёный
50А	красный
60А	жёлтый
70А	коричневый
80А	белый
100А	синий
125А	розовый
150А	серый
200А	фиолетовый

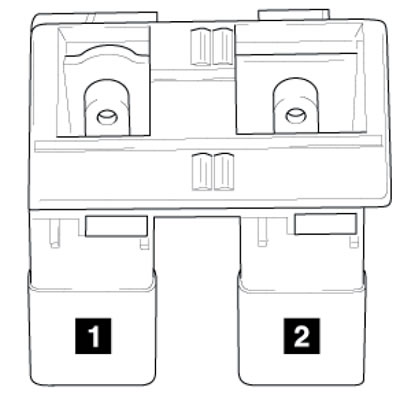

• R1 — Главное реле "J271" (на бензиновых моделях) или реле "J322" системы прямого впрыска (на дизельных моделях)
• R2 — Реле "J757" подачи тока для потребителей в двигательном отсеке, реле "J496" дополнительного насоса ОЖ, или вставной мост "TV23"
• SB1 — Не используется
• SB2 — Предохранитель блока "J743" управления "Mechatronic" DSG, 30А, клемма 30а
• SB3 — Предохранитель блока "J519" управления бортовым питанием, 5А, клемма 30а
• SB4 — Предохранитель блока "J104 " управления ABS, 20А, клемма 30а
• SB5 — Предохранитель блока "J743" управления "Mechatronic" DSG, 15А, клемма 30а
• SB6 — Предохранитель блока "J285" управления в комбинации приборов и блока "J527" управления электроники рулевой колонки, 5А, клемма 30а
• SB7 — Предохранитель реле "J329" подачи питания клеммы 15, 40А, клемма 30а
• SB8 — Предохранитель аудиоблока "R", аудиоподготовки или блока "J503" управления с дисплеем аудио/навигационной системы 15А, клемма 30а
• SB9 — Предохранитель блока "J412" управления управляющей электроникой мобильного телефона, 5А, клемма 30а
• SB10 — Предохранитель главного реле "J271" и ЕСМ (двигатели CBZB/прочие бензиновые, - 10/5А, клемма 30а), либо предохранитель реле "J322" прямого впрыска и ЕСМ дизельных моделе (5А, клемма 30а)
• SB11 — Предохранитель блока "J364 " управления дополнительным отопителем (до 05.2010 г., 20А, клемма 30а) или предохранитель блока управления дополнительным отопителем (с 05.2010 г., 30А)
• SB12 — Предохранитель блока "J533" диагностического интерфейса, 5А, клемма 30а
• SB13 — Предохранитель ЕСМ "J623", 15А (для бензиновых моделей) или 30А (для дизельных моделей) клемма 87а
• SB14 — Предохранитель катушек зажигания (N70, N127, N₂91, N₂92) или модуля зажигания "N152" бензиновых моделей, либо предохранитель клапанов регулировки давления топлива "N₂76" и дозирования топлива "N₂90" (на дизельных двигателях), 20А, клемма 87а
• SB15 — Предохранитель реле "J17" топливного насоса, блока "J179" управления преднакалом и реле "J832" дополнительного топливного насоса (на дизельных моделях, 5А, клемма 87а), либо предохранитель лямбда-зондов "G39" и "G130" (на двигателях CBZB, 10А, клемма 87а)
• SB16 — Предохранитель блока "J519" управления бортовым питанием (правая фара, правый задний комбинированный фонарь), 30А, клемма 30а
• SB17 — Предохранитель реле "J4" 2-тонального клаксона, 15А, клемма 30а
• SB18 — Предохранитель блока "J525" управления цифровой аудиосистемой, 30А, клемма 30а
• SB19 — Предохранитель блока "J400" управления э/мотором очистителей ветрового стекла, 30А, клемма 30а
• SB20 — Предохранитель клапана "N₂76" регулировки давления топлива (бензиновые двигатели, кроме CBZB, 20А, клемма 87а), либо предохранитель циркуляционного насоса ОЖ "V50" (10А, клемма 87а)
• SB21 — Предохранитель лямбда-зондов "G39" и "G130" (бензиновые двигатели, кроме CBZB, 15А, клемма 87а), либо предохранитель вакуумного насоса "V192" (двигатель CBZB с DSG, 20А, клемма 87а), либо предохранитель лямбда-зонда "G39" дизельных моделей (10А, клемма 87а)
• SB22 — Предохранитель датчика "G476" положения сцепления, 5А, клемма 87а
• SB23 — Предохранитель циркуляционного насоса "1/5/" (бензиновые модели, кроме CBZB, 5А, клемме 87а), либо предохранитель клапана "N₂76" регулировки давления топлива (двигатель CBZB, 15А, клемме 87а), либо предохранитель: э/м клапана "N75" регулировки давления наддува, переключающего клапана "N345" радиатора EGR и датчика расхода воздуха "G70" (дизельные модели, 10А, клемма 87а)
• SB24 — Предохранитель блока "J293" управления вентилятором радиатора (бензиновые и дизельные модели), э/м клапана №1 EVAP "N80", э/м клапана №1 "N₂05" регулировки фаз ГРМ, клапана "N316" заслонки впускного трубопровода, э/м клапана "N75" регулировки давления наддува, клапана "N₂49" обхода турбокомпрессора, клапана "N428" регулировки давления масла, э/м клапана "N492" контура ОЖ, реле "J757" подачи напряжения на компоненты в двигательном отсеке (бензиновые двигатели, кроме CBZB), реле "J496" дополнительного водяного насоса (двигатель CBZB) и циркуляционного насоса №2 "V178" (дизельные двигатели), 10А, клемма 87а
• SB25 — Предохранитель блока "J104 " управления ABS, 40А, клемма 30а
• SB26 — Предохранитель блока "J519" управления бортовым питанием (левая фара, левый задний комбинированный фонарь), 30А, клемма 30а
• SB27 — Предохранитель блока "J179" управления преднакалом дизельных моделей, 50А, клемма 30а
• SB28 — Не используется
• SB29 — Предохранитель подачи напряжения на компоненты в салоне, 50А, клемма 30а
• SB30 — Предохранитель реле "J59" разгрузки клеммы X, 50А, клемма 30а

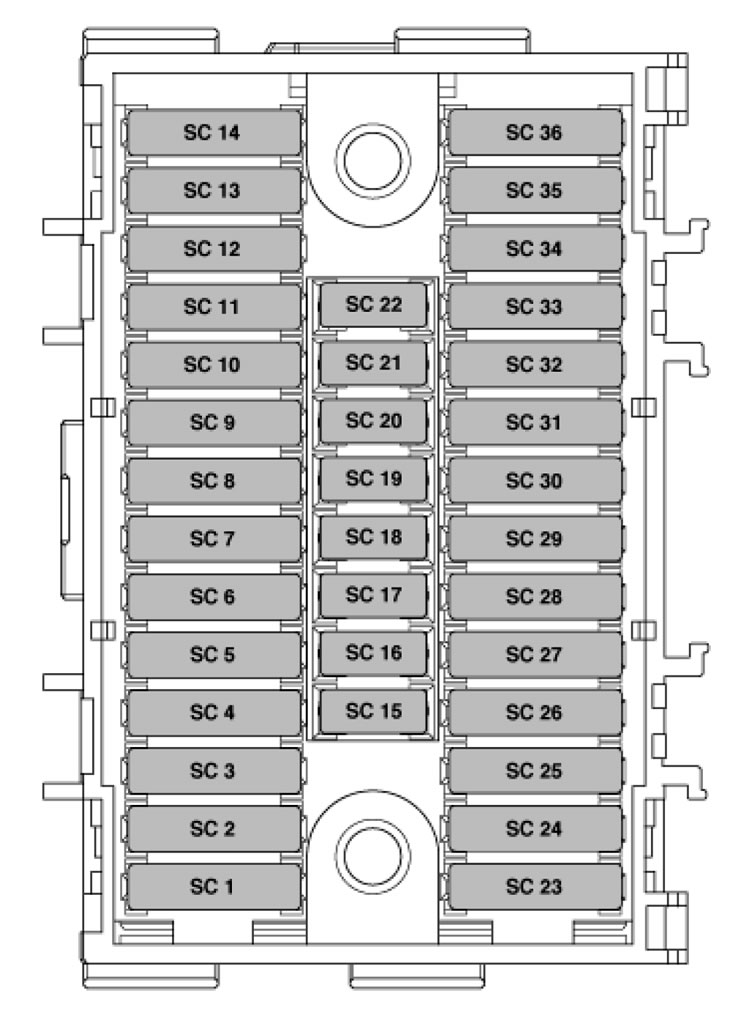

• SC1 Предохранитель нагревательного резистора PCV "N79" или блока Mechatronic "J743" DSG (10А, клемма 15а);
• SC2 Предохранитель блока "J345" распознавания подключения прицепа, 20А, клемма 30а;
• SC3 Предохранитель блока "J345" распознавания подключения прицепа, 15А, клемма 30а;
• SC4 Не используется, либо предохранитель комбинации приборов и подрулевых переключателей, 5А;
• SC5 Предохранитель блока "Л26" управления вентилятором подачи свежего воздуха (клемма 30а) и выключателя "Е9" вентилятора подачи свежего воздуха (клемма 75а), 40А;
• SC6 Предохранитель э/мотора "V12" очистителя заднего стекла, 15А, клемма 75а;
• SC7 Не используется, либо предохранитель телефона, 5А;
• SC8 Предохранитель блока "J345" распознавания подключения прицепа, 15А, клемма 30а;
• SC9 Предохранитель блока "J519" управления бортовым питанием, 10А, клемма 30а;
• SC10 Предохранитель DLC "T16b", переключателя освещения "Е1" и датчика освещённости/дождя "G397", 10А, клемма 30а;
• SC11 Предохранитель блока поджига "J667" левой фары, 10А, клемма 15а;
• SC12 Предохранитель блока поджига "J668" правой фары, 10А, клемма 15а;
• SC13 Предохранитель аудиоблока, преобразователя портативной навигации, либо аудиоподготовки, 15А, клемма 15а;
• SC14 Предохранитель блока "J345" распознавания подключения прицепа, 5А, клемма 15а;
• SC15 Предохранитель переключателя освещения "Е1", 5А, клемма 75а;
• SC16 Предохранитель нагревательных элементов "Z20" и "Z21" форсунок подачи омывающей жидкости на ветровое стекло, 5А, клемма 75а;
• SC17 Предохранитель э/моторов "V48" и "V49" регулировки наклона фар и регулятора "Е102" наклона фар, 5А, клемма 15а;
• SC18 Предохранитель DLC "T16b", ЕСМ "J623" и Д/В "F" стоп-сигналов, 10А, клемма 15а;
• SC19 Предохранитель блока управления ABS "J104", выключателя ESP "Е132", выключателя "Е226" контроля давления накачки шин, выключателя "Е618" системы помощи при движении на спуск, выключателя системы "Start-stop", блока "J446" управления системы помощи при парковке и блока "J791" управления парковочным автопилотом, 5А, клемма 15а;
• SC20 Предохранитель блока управления SRS "J234 " и К/Л "К145" отключения подушки безопасности переднего пассажира, 5А, клемма 15а;
• SC21 Предохранитель Д/В "F4 " фонарей заднего хода, датчика "G70" расхода воздуха, датчика "G266" уровня и температуры двигательного масла, датчика "G65" высокого давления, датчика "G238" качества воздуха, реле "J13" вентилятора подачи свежего воздуха, блока "J162" управления климатической системой, салонного зеркала "Y7" с автоматическим затемнением, преобразователя напряжения "А25" и подготовки для мобильного телефона, 5А, клемма 15а;
• SC22 Предохранитель блока "J500" управления усилителем рулевого управления,диагностического интерфейса "J533" шин данных, блока "J285" управления в комбинации приборов и блока "J492" управления полным приводом, 5А, клемма 15а;
• SC23 Предохранитель блока "J519" управления бортовым питанием (единый замок) и блоков управления в дверях (J386-J389, управление замками), 15А, клемма 30а;
• SC24 Предохранитель блоков управления в задних дверях (J388 и J389, управление стеклоподъёмниками), 30А, клемма 30а;
• SC25 Предохранитель реле "J9" обогрева заднего стекла (25А, клемма 30а), либо предохранитель реле "J485" дополнительного отопителя и реле "J9" (30А, клемма 30а);
• SC26 Предохранитель розетки "U5" на 12 Вольт в багажном отделении, 20А, клемма 30а;
• SC27 Предохранитель блока "J386" управления приводом крышки верхнего люка и блока "J394 " управления привода солнцезащитной шторки верхнего люка, 30А, клемма 30а;
• SC28 Предохранитель реле "J17" топливного насоса, блока "J538" управления топливным насосом и реле "J832" дополнительного топливного насоса, 15А, клемма 30а;
• SC29 Предохранитель блоков управления в передних дверях (J386 и J387, управление стеклоподъёмниками), 30А, клемма 30а;
• SC30 Предохранитель переднего и заднего прикуривателей "U1", 20А, клемма 30а;
• SC31 Предохранитель реле "J39" омывания фар, 20А, клемма 30а;
• SC32 Предохранитель блока "J774" управления подогревом передних сидений, 20А, клемма 30а;
• SC33 Предохранитель блока управления климатической системой (J162, J301 или J255), 7.5А, клемма 30а;
• SC34 Предохранитель сирены "Н12" и датчика наклона "G384" для противоугонной сигнализации, 5А, клемма 30а;
• SC35 Предохранитель блока "J587" управления датчиками рычага селектора, 10А, клемма 30а;
• SC36 Не используется, либо предохранитель DVD (5А)

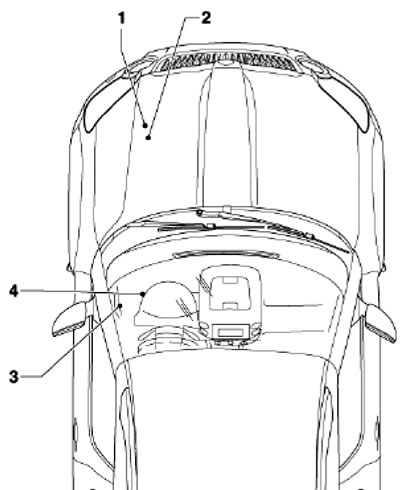

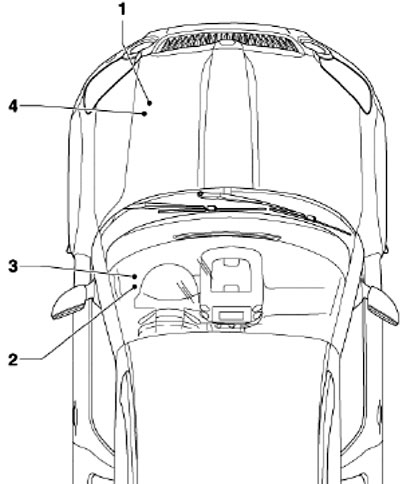

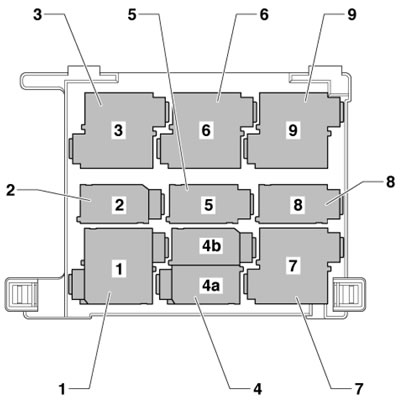

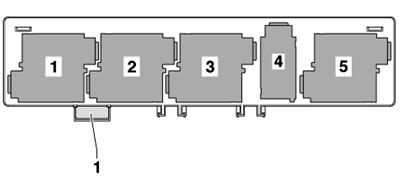

Расположение реле и предохранителей

Замечание: Расположение реле и предохранителей указано для моделей с 05.2009 г.
