Внимание: Не допускайте попадания дизельного топлива на детали двигательного отсека.
1. Ослабьте сливную пробку (1-1 на иллюстрации, верхняя часть) или выверните её полностью (11-1). Наденьте на пробку или на штуцер прозрачный шланг с приёмной ёмкостью и запустите двигатель. Дайте стечь примерно 0.3-0.4 л топлива с отстоем, пока не потечёт чистое топливо, и выключите двигатель. Отсоедините шланг и затяните пробку с усилием 7 Нм.

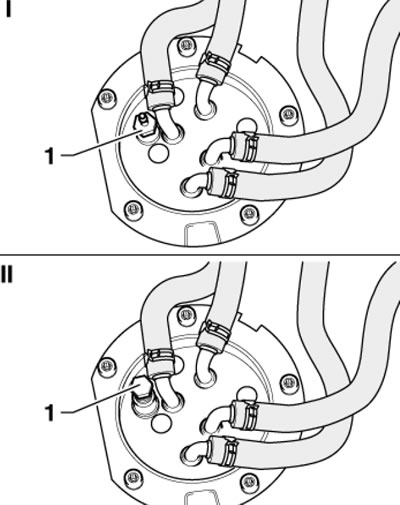

23.1. Пробка (1) сливного отверстия
2. Ослабьте болты в последовательности (1-5 на иллюстрации 23.2а) на 1.5-2 оборота, а затем полностью выверните их и снимите крышку фильтра вместе с фильтрующим элементом. Если отделить крышку не удаётся, вставьте в канавку (А на иллюстрации 23.2b) отвёртку VAS6543 и поверните её.

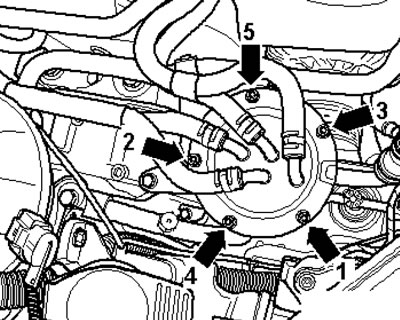

23.2а. Болты крепления крышки топливного фильтра

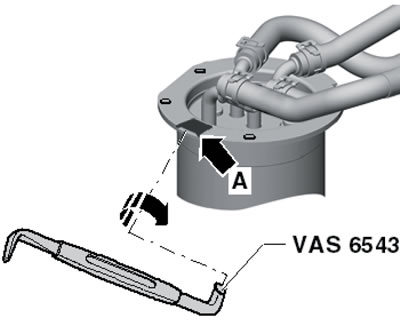

23.2b. Снятие крышки топливного фильтра
3. На моделях без пробки сливного отверстия отделите фильтрующий элемент (3 на иллюстрации) от крышки (1) и вытяните его из корпуса фильтра. Удалите из корпуса фильтра загрязнения и воду.

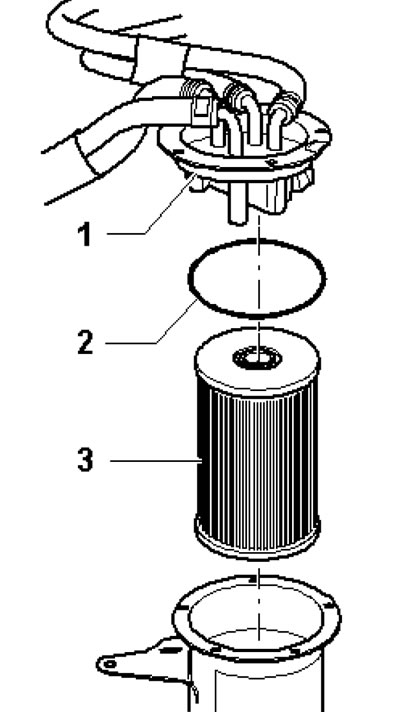

23.3. Детали установки фильтрующего элемента (модели без сливной пробки)
4. На моделях с пробкой сливного отверстия отделите фильтрующий элемент со сливным портом (1 на иллюстрации) от крышки (2) в направлении стрелки (А) и вытяните его из корпуса фильтра. Удалите из корпуса фильтра загрязнения и воду.

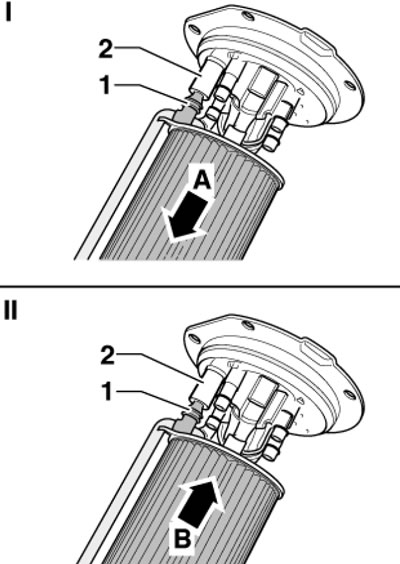

23.4. Детали установки фильтрующего элемента (модели со сливной пробкой)
5. Снимите с крышки (1 на иллюстрации) уплотнительное кольцо (2), поддев его отвёрткой в специальном пазу (стрелка). Слегка смочите новое уплотнительное кольцо дизельным топливом и вставьте его в канавку в крышке.

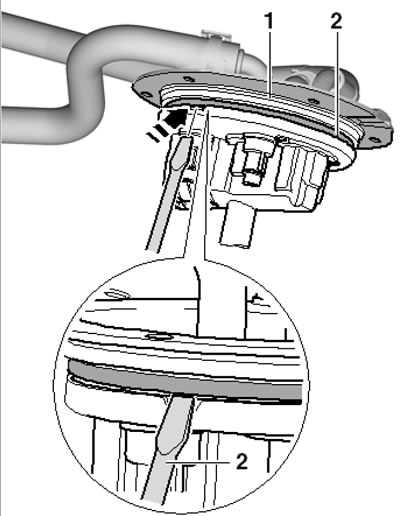

23.5. Снятие уплотнительного кольца крышки
6. На моделях без пробки сливного отверстия слегка смочите внутреннюю прокладку фильтра дизельным топливом и вставьте фильтрующий элемент в корпус фильтра.
7. На моделях с пробкой сливного отверстия частично вставьте фильтрующий элемент в корпус фильтра и удерживайте его рукой. Слегка смочите внутреннюю прокладку фильтра и прокладку сливного порта (1 на иллюстрации 23.4) дизельным топливом. Поверните фильтрующий элемент так, чтобы сливной порт был обращён к втулке в крышке (2), и установите фильтрующий элемент, вдавливая в крышку.
8. Установите крышку с прокладкой на корпус фильтра и равномерно надавите на неё до полного прилегания. Только после этого вверните болты крепления крышки от руки, а затем затяните их в диагональной последовательности (1-5 на иллюстрации 23.2а) с усилием 5 Нм.
[Статья опубликована на сайте: www.skodabook.ru]
9. Заполните и прокачайте контур высокого давления системы подачи топлива (см. Главу 4).
