Бензиновые модели 1.2 л
1. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).

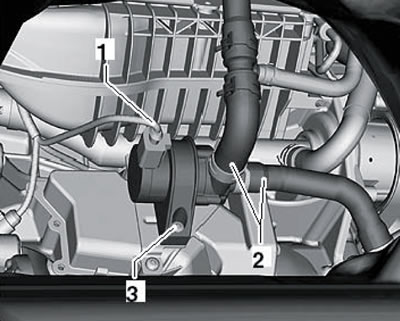

2. Разъедините разъём (1 на иллюстрации), выверните болт (3) и снимите циркуляционный насос ОЖ "V50" с кронштейна. Пережмите шланги ОЖ (2) и отсоедините их от насоса, собирая вытекающую ОЖ.
5.2. Детали установки насоса "V50".
3. Установка производится в обратной последовательности. Болт крепления насоса затягивайте с усилием 8 Нм.
Бензиновые модели 1.4 л
4. Детали установки насоса ОЖ и циркуляционного насоса ОЖ указаны на иллюстрации 4.10.
5. Снятие насоса "V50" производится по аналогии со снятием насоса "V50" бензинового двигателя 1.2 л (см. подраздел выше).
Бензиновые модели 1.8 л
6. Детали установки циркуляционного насоса ОЖ указаны на иллюстрации.

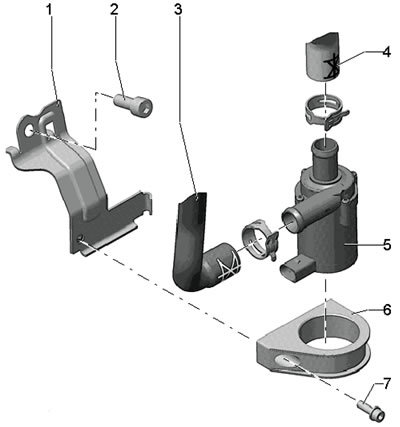

5.6. Детали установки циркуляционного насоса ОЖ "V51" 1, 6. Опора; 2. Болт, 40 Нм К; 3, 4. Шланг ОЖ; 5. Циркуляционный насос ОЖ "V51"; 7. Болт, 8. Нм.
7. Откройте расширительный бачок и снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
8. Разъедините разъём (1 на иллюстрации 23.26 Главы 2) циркуляционного насоса ОЖ "V51", отсоедините шланги (стрелки), выверните болт (2) и снимите насос.
9. Установка производится в обратной последовательности.
Дизельные модели 2.0 л (двигатели CFHC, CFJA, CLCB).
10. Детали установки циркуляционного насоса ОЖ №2 "V178" указаны на иллюстрации 7.7.
