Бензиновые модели 1.8 л: линии ОЖ и датчик "G62" температуры ОЖ (ЕСТ)
1. Детали установки линий ОЖ указаны на иллюстрации. Снятие и установка отдельных линий не рассматривается.

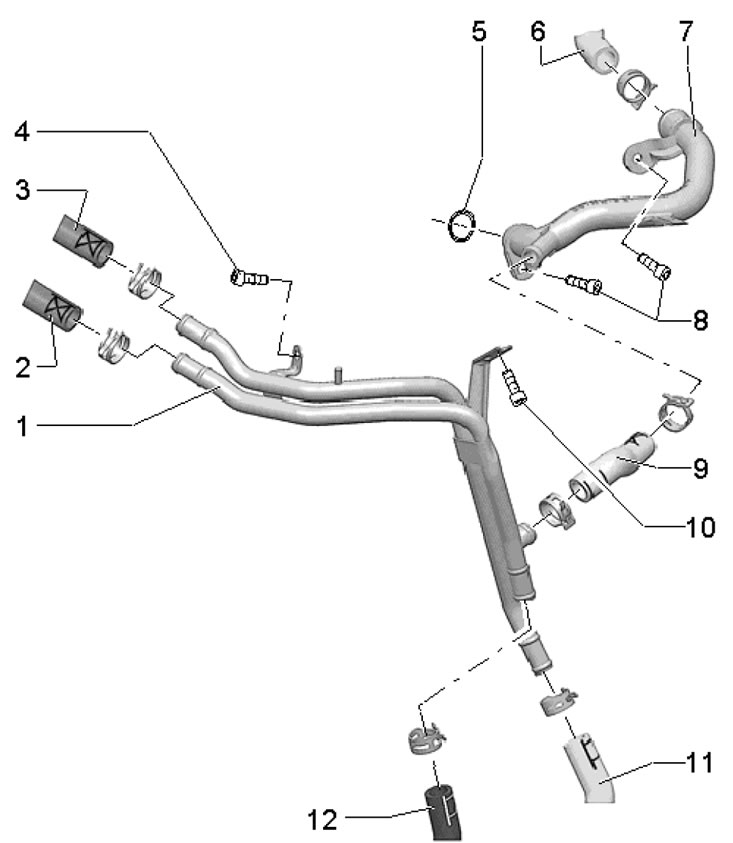

7.1. Линии ОЖ двигателей 1.8 л. 1. Трубки ОЖ (передние); 2. Шланг ОЖ, от турбокомпрессора; 3. Шланг ОЖ, к расширительному бачку; 4,10. Болт, 5 Нм; 5. Уплотнительное кольцо, подлежит замене; 6. Шланг ОЖ, к радиатору отопителя; 7. Малая трубка ОЖ; 8. Болты, 9 Нм; 9. Шланг ОЖ; 11. Шланг ОЖ, от насоса "V51"; 12. Шланг ОЖ, к насосу "V51".
[Данные скопированы с портала SKODABOOK.ru]
2. Выполните действия, описанные в параграфах 3-6 Раздела 6.
3. Снимите модуль "J338" дроссельной заслонки (см. Главу 4).
4. Ослабьте гайку (2 на иллюстрации 6.12), выверните болт (1) и снимите опору впускного трубопровода.
5. Разъедините разъём (1 на иллюстрации 4.24) датчика ЕСТ "G62", сожмите лапки фиксатора (стрелки), вытяните его и снимите датчик ЕСТ.
6. Установка производится в обратной последовательности. Используйте новое уплотнительное кольцо датчика. В заключение откорректируйте уровень ОЖ.
Дизельные модели 2.0 л (двигатели CFHC, CFJA, CLCB)
7. Детали установки датчиков, линий ОЖ и циркуляционного насоса ОЖ №2 "V178" указаны на иллюстрации.

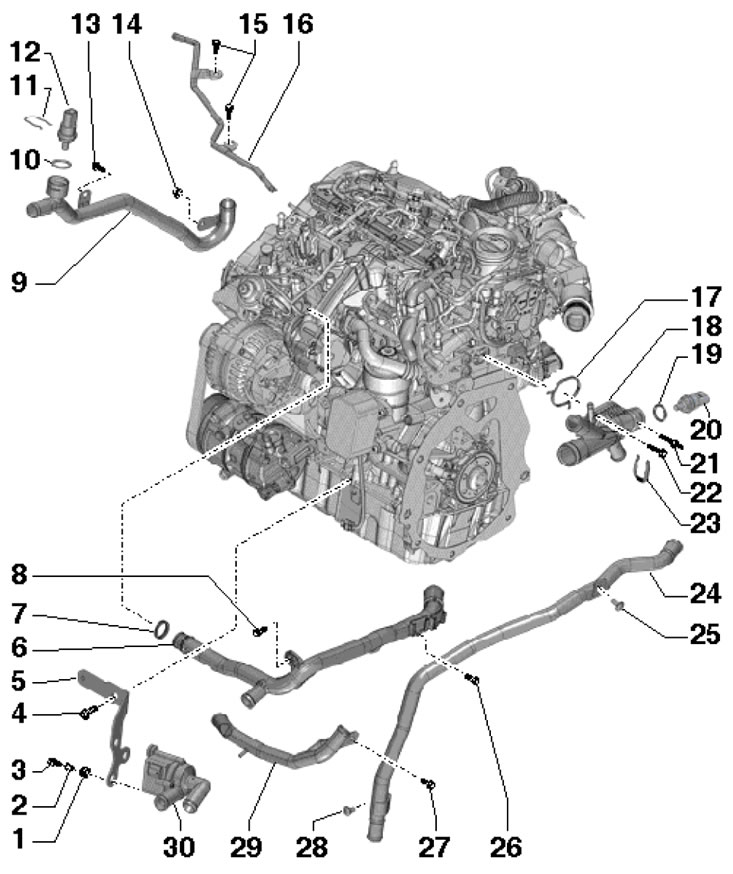

7.7. Детали установки датчиков, линий ОЖ и циркуляционного насоса ОЖ №2 "V178". 1. Прокладка, отдельно не поставляется; 2. Втулка, отдельно не поставляется; 3. Болт, 3 Нм; 4. Болт, 40 Нм; 5. Опора; 6. Передняя трубка ОЖ; 7,10,19. Уплотнительное кольцо, подлежит замене; 8. Болт, 8 Нм; 9. Правая трубка ОЖ; 11, 23. Фиксатор; 12. Датчик "G83" температуры ОЖ на выходе радиатора; 13, 15, 22. Болт, 9 Нм; 14. Гайка, 9 Нм; 16. Верхняя трубка ОЖ; 17. Прокладка, подлежит замене; 18. Соединение на головке цилиндров; 20. Датчик ЕСТ "G62"; 21. Болт-шпилька, 9 Нм; 24. Левая трубка ОЖ; 25-27. Болт, 9 Нм; 28. Болт, 13 Нм; 29. Передняя верхняя трубка ОЖ; 30. Циркуляционный насос ОЖ №2 "V178".
