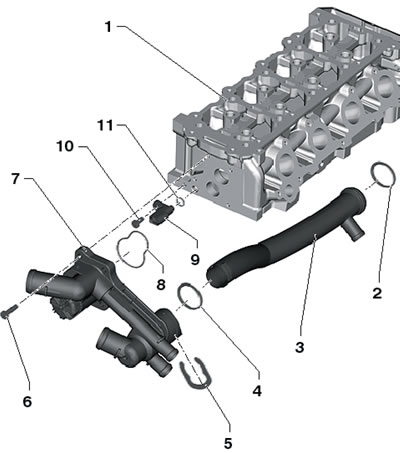

6.1а. Детали установки термостата бензиновых двигателей 1.2 л 1. Головка цилиндров; 2, 4, 11. Уплотнительное кольцо, подлежит замене; 3. Трубка ОЖ; 5. Стопорное кольцо трубки ОЖ; 6. Болт, 11 Нм; 7. Корпус термостата; 8. Прокладка, подлежит замене; 9. Датчик ЕСТ "G62"; 10. Болт, 10 Нм.

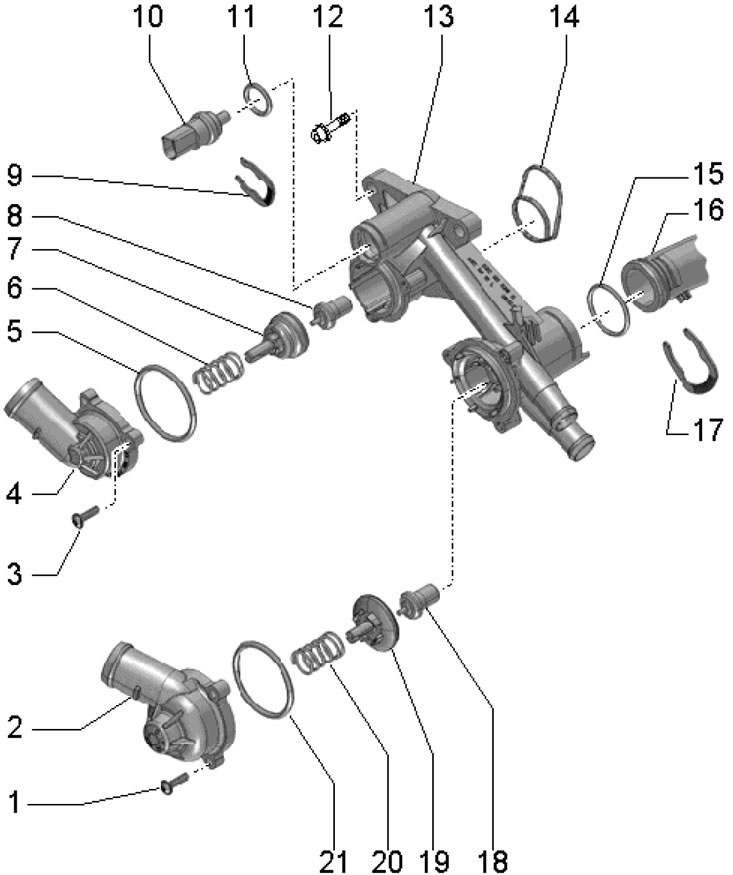

6.1b. Детали установки термостатов бензиновых двигателей 1.4 л. 1, 3. Болт, 5 Нм; 2, 4. Соединение; 5, 11, 15, 21. Уплотнительное кольцо, подлежит замене; 6, 20. Пружина; 7, 19. Толкатель, при установке не наклоняйте; 8. Термоэлемент термостата, регулировка от 105°C до 120°C, ход не менее 8 мм, не меняйте местами с термоэлементом 18; 9, 17. Фиксатор; 10. Датчик ЕСТ "G62"; 12. Самоконтрящийся болт, подлежит замене, 11 Нм; 13. Корпус термостатов; 14. Прокладка, подлежит замене; 16. Трубка ОЖ; 18. Термоэлемент термостата, регулировка от 83°C до 93°C, ход не менее 8 мм, не меняйте местами с термоэлементом 8.
Бензиновые модели 1.8 л
2. Детали установки насоса ОЖ и термостата указаны на иллюстрации 4.11.
3. Спустите ОЖ (см. Раздел 2).
4. Отожмите фиксаторы (см. иллюстрацию 3.18) и снимите крышку соединения.
5. Выверните болты (стрелки на иллюстрации 3.19) соединения (1) и снимите соединительный шланг (2) из направляющей.

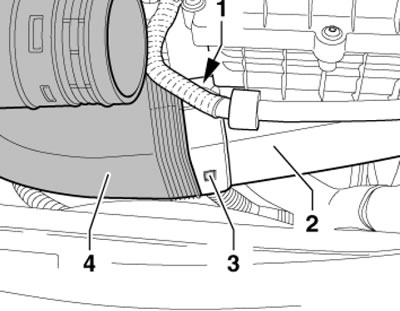

6. Вдавите фиксаторы (1 и 3 на иллюстрации) и вытяните соединительный шланг (4) из воздухоочистителя (2).
6.6. Отделение соединительного шланга от воздухоочистителя.
7. Ослабьте хомут (2 на иллюстрации 23.16 Главы 2), разъедините разъём (стрелка) датчика "G31" давления наддува, выверните болты (1 и 4) и снимите напорную воздушную трубку со шлангом снизу.
8. Ослабьте шланг ОЖ (2 на иллюстрации 4.13) и жгут электропроводки (1). Выверните болт (стрелка) и снимите кронштейн.
9. Выверните болт (2 на иллюстрации 23.26 Главы 2) на кронштейне циркуляционного насоса ОЖ "V51".
Замечание: Насос "V51" остаётся в установочном положении.
10. Отсоедините шланги ОЖ (см. иллюстрацию 4.15) и отложите их в сторону.
11. Отдайте крепёж маслозаборника (см. иллюстрацию 32.3 Главы 2) и закройте образовавшееся отверстие, чтобы в него не попала грязь.

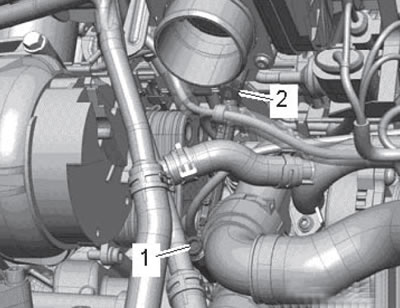

12. Ослабьте гайку (2 на иллюстрации), выверните болт (1) и наклоните опору впускного трубопровода слегка вправо.
6.12. Крепёж опоры впускного трубопровода.

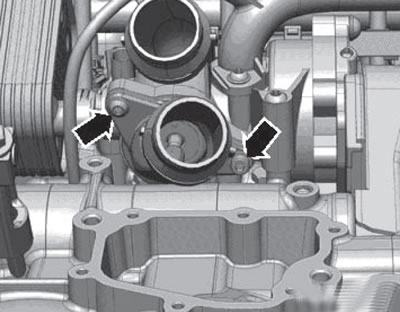

13. Выверните болты (смотрите иллюстрацию) и снимите корпус термостата. Снимите термостат.
Оригинал смотрите на сайте (www.skodabook.ru)
6.13. Крепёж корпуса термостата.
14. Подготовьте новые уплотнительные кольца и прокладки. Очистите уплотняемую поверхность и смочите новые уплотнительные кольца охлаждающей жидкостью.

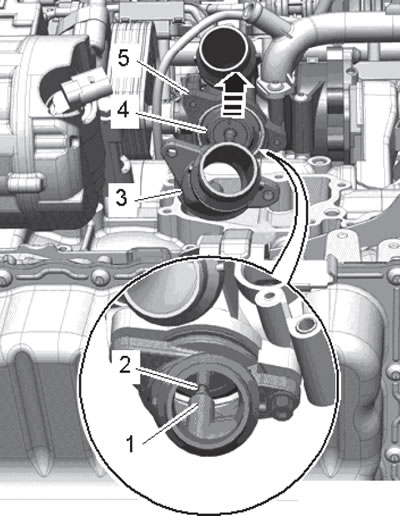

15. Вставьте термостат (4 на иллюстрации) в корпус насоса ОЖ (5) и слегка наклоните вперёд в направлении стрелки. Аккуратно установите соединение (3), вводя центрирующий штифт (2) в направляющую (1).
6.15. Установка термостата.
16. Дальнейшая установка производится в обратной последовательности.
Дизельные модели 2.0 л (двигатели CFHC, CFJA, CLCB)
17. Детали установки насоса ОЖ и 4/2-ходового клапана с термостатом указаны на иллюстрации 4.27.
18. Для снятия сборки 4/2-ходового клапана и термостата необходимо:
- спустить ОЖ (см. Раздел 2);
- снять воздухоочиститель с датчиком MAF и впускным шлангом (см. Главу 4);
- снять аккумуляторную батарею и её держатель (см. Главу 5);
- снять левую напорную воздушную трубку;
- отсоединить шланги ОЖ.
