18.1. Детали установки компонентов системы EGR (двигатели CFHC, CFJA и CLCB) 1, 3, 6. Болт, 9 Нм; 2. Соединительная трубка, к головке цилиндров, с гибким соединением; 4, 7. Прокладка, подлежит замене; 5. Вакуумная линия, не изменяйте изогнутость; 8. Соединительная трубка, к впускному трубопроводу, с гибким соединением; 9, 12, 17. Болт, 9 Нм; 10. Хомут, 5 Нм; 11. Радиатор EGR; 13, 14, 18. Прокладка, подлежит замене; 15. Соединительная трубка, от выпускного коллектора, с гибким соединением; 16. Гайка, 22 Нм
2. Расположение компонентов, участвующих в регулировке температуры ОГ, указаны на иллюстрации. Перед установкой старого лямбда-зонда или датчика температуры ОГ на его резьбу следует нанести высокотемпературную смазку G052 112A2, следя при этом, чтобы она не попала в проёмы в корпусе лямбда-зонда.

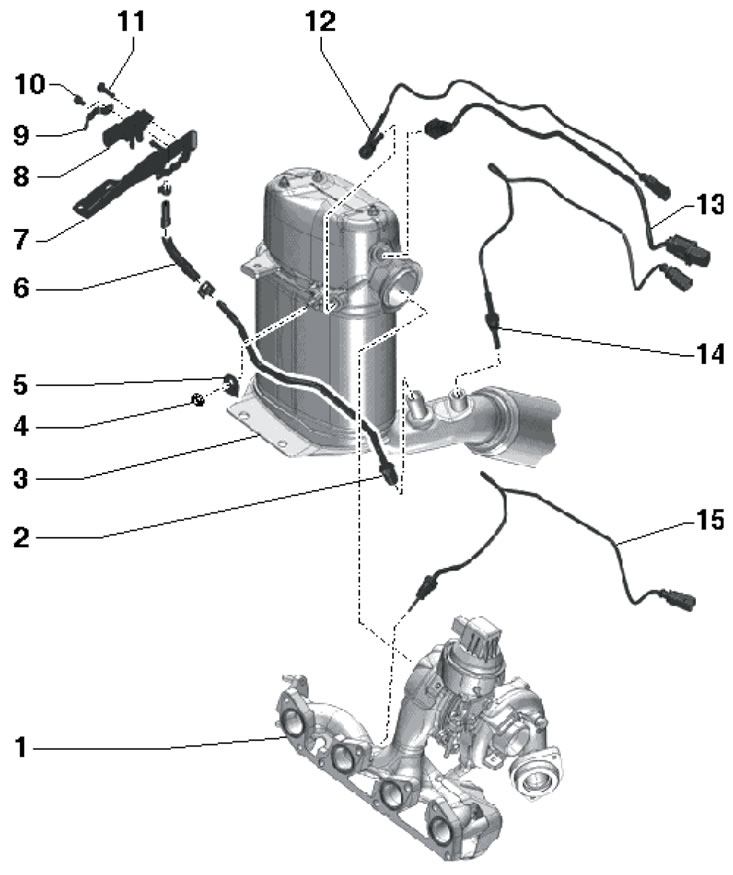

18.2. Расположение компонентов, участвующих в регулировке температуры ОГ (двигатели CFHC, CFJA и CLCB) 1. Турбокомпрессор с выпускным коллектором; 2. Напорная (контрольная) линия, 45 Нм; 3. Сажевый фильтр; 4. Гайка, 9 Нм; 5, 9. Кронштейн; 6. Шланг; 7. Кронштейна датчика 8; 8. Датчик "G505" разности давлений, отсоединяйте от него шланги только при замене, укладывайте датчик так, чтобы он не касался других деталей; 10. Болт, 5 Нм; 11. Болт, 8 нм; 12. Датчик №3 "G495" температуры ОГ, 45 Нм; 13. Лямбда-зонд "G39", 50 Нм; 14. Датчик №4 "G648" температуры ОГ, 45 Нм; 15. Датчик №1 "G235" температуры ОГ, 45 Нм
