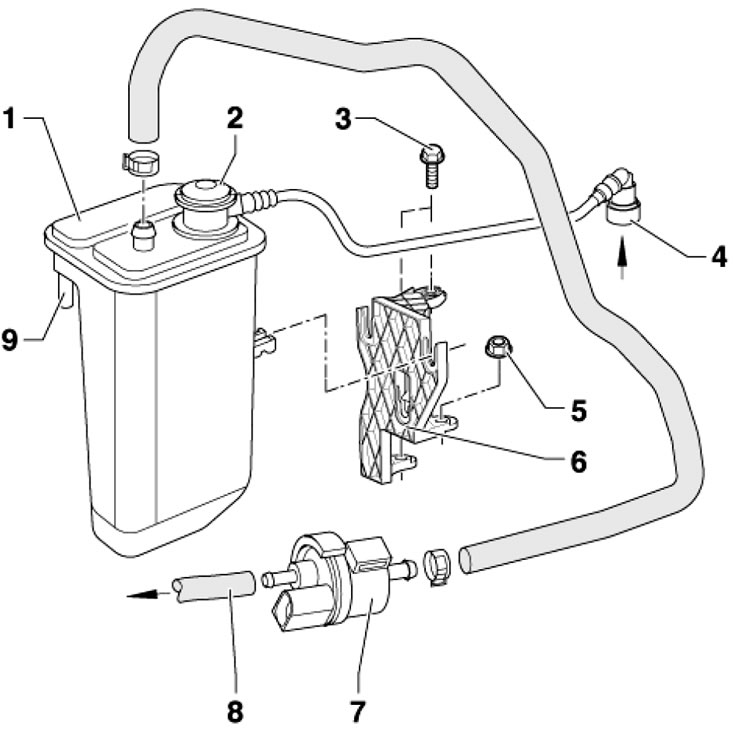

15.1а. Детали установки адсорбера EVAP двигателей 1.2 и 1.4 л 1. Угольный адсорбер, в правой передней части двигательного отсека, удерживается в пазу кронштейна 6; 2. Клапан удерживания давления с соединительным шлангом; 3. Болт, 8 Нм; 4. Вентиляционная линия, от топливного бака; 5. Гайка, 8 Нм; 6. Кронштейн; 7. Э/м капай №1 "N80" продувки адсорбера EVAP; 8. Соединительный шланг, к впускному трубопроводу; 9. Соединение впуска воздуха

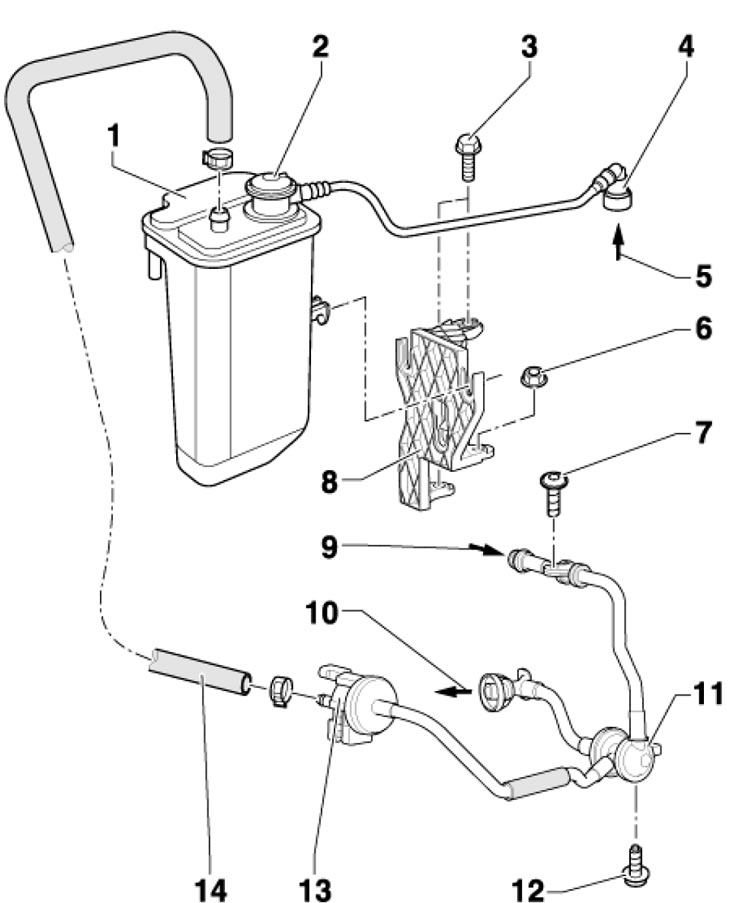

15.1b. Детали установки адсорбера EVAP двигателей 1.8 л 1. Угольный адсорбер, в правой передней части двигательного отсека, удерживается в пазу кронштейна 6; 2. Клапан удерживания давления с соединительным шлангом; 3. Болт, 8 Нм; 4, 14. Соединительный шланг 5 От топливного бака; 6. Гайка, 8 Нм; 7. Болт, 5 Нм; 8. Кронштейн; 9. От турбокомпрессора; 10. К впускному трубопроводу; 11. Двойной невозвратный клапан, совмещён с клапаном 13; 12. Болт, 12 Нм; 13. Э/м капай №1 "N80" продувки адсорбера EVAP, совмещён с клапаном 11
