Двигатель 1.2 л
1. Детали установки интеркулера указаны на иллюстрации. Радиатор для интеркулера объединён с радиатором системы охлаждения двигателя; описание снятия/установки радиатора приведено в Главе 3.

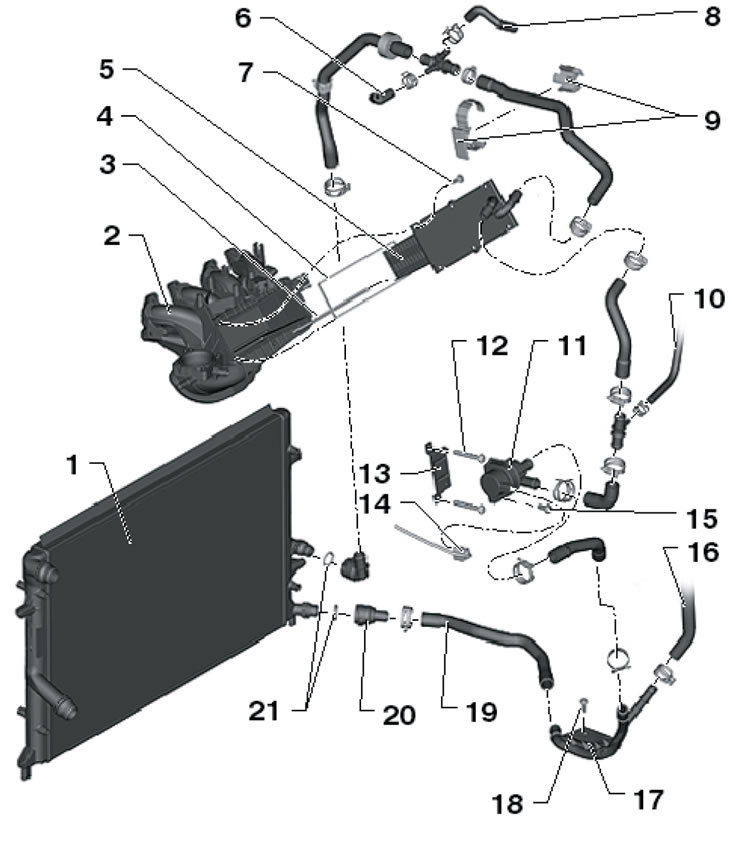

6.1. Детали установки интеркулера двигателя 1.2 л. 1. Радиатор системы охлаждения двигателя, объединён с радиатором интеркулера; 2. Впускной трубопровод; 3. Уплотнение; 4. Прокладка; 5. Интеркулер; 6, 10. Шланг ОЖ, к турбокомпрессору; 7. Болты, затягиваются от руки, затем с усилием 7 Нм; 8. Шланг ОЖ, к расширительному бачку; 9. Держатели шлангов ОЖ; 11. Циркуляционный насос ОЖ "V50"; 12, 18. Болт, 8 Нм; 13. Опора; 15. Болт, 10 Нм; 16. Шланг ОЖ, к маслоохладителю; 17. Трубка ОЖ, крепится к поддону картера; 18. Нижний шланг ОЖ; 20. Соединение; 21. Уплотнительное кольцо.
2. Разъедините разъём (1 на иллюстрации) и отсоедините шланг (3), идущий отэ/м клапана №1 "N80" продувки адсорбера. Отсоедините от впускного трубопровода линии с невозвратным клапаном (5) и э/м клапаном "N80". Отсоедините от интеркулера шланги ОЖ (3), выверните болты крепления модуля зажигания и аккуратно уложите его на крышку головки цилиндров. Выверните болты интеркулера (4) и аккуратно вытяните его из впускного трубопровода. Слейте из интеркулера оставшуюся в нём ОЖ.

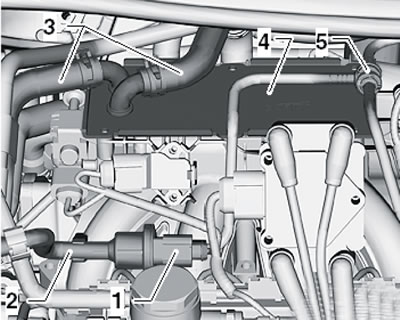

6.2. Снятие интеркулера.
3. Надвиньте уплотнение (1 на иллюстрации) на край интеркулера (2) в направлении стрелки, удостоверьтесь в правильности посадки новой прокладки на впускном трубопроводе и задвиньте интеркулер во впускной трубопровод до упора, не допуская перекоса.

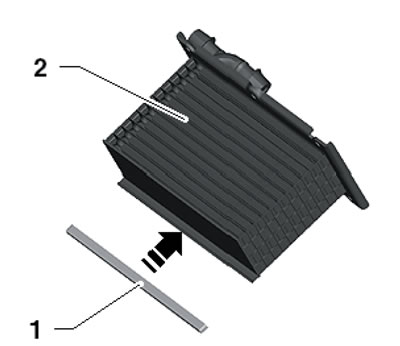

6.3. Установка уплотнения.
4. Затяните все болты крепления интеркулера в диагональном порядке от руки, а затем в том же порядке затяните их с усилием 7 Нм.
Двигатель 1.4 л
5. Детали установки интеркулера указаны на иллюстрации. Действуйте по аналогии с двигателем 1.2 л (см. выше).

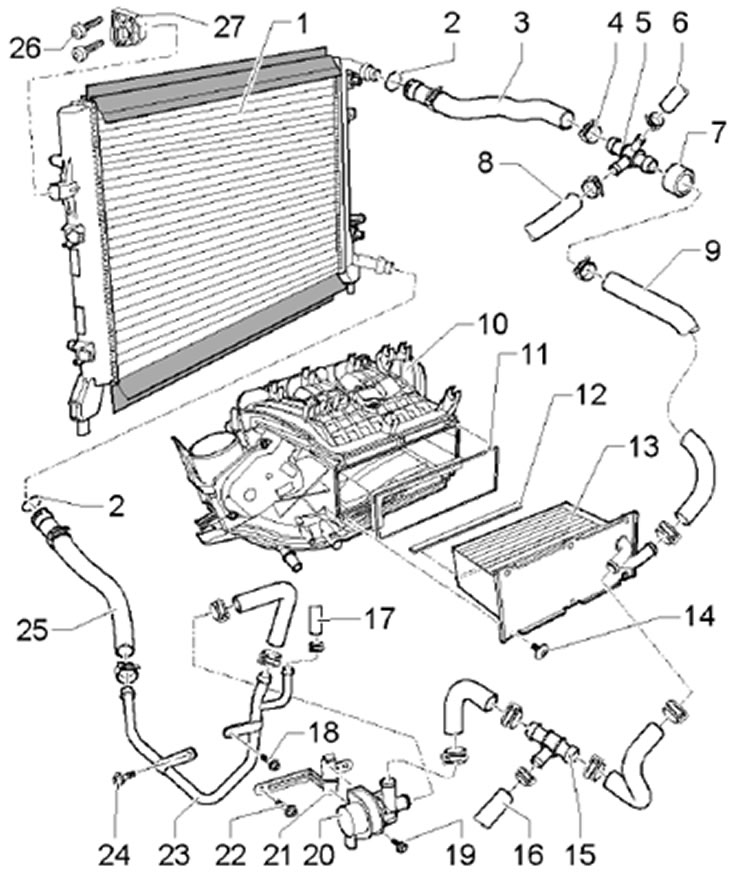

6.5. Детали установки интеркулера (двигатель 1.4 л). 1. Дополнительный радиатор для интеркулера, с верхней и нижней уплотнительными полосами; 2. Уплотнительное кольцо; 3. Верхний шланг ОЖ; 4. Пружинный ленточный хомут; 5. Соединительная трубка; 6. Шланг ОЖ, к расширительному бачку; 7. Защитная втулка; 8. Шланг ОЖ, к турбокомпрессору; 9, 16, 17. Шланг ОЖ; 10. Впускной трубопровод; 11. Прокладка; 12. Уплотнительная полоса; 13. Интеркулер; 14. Болт, 7 Нм; 15. Соединительная трубка; 18, 19, 24. Болт, 10 Нм; 20. Циркуляционный насос ОЖ "V50"; 21. Кронштейн; 22. Болт, 20 Нм; 23. Трубка ОЖ; 25. Нижний шланг ОЖ.
Бензиновые двигатели 1.8 л
6. Детали установки интеркулера указаны на иллюстрации.

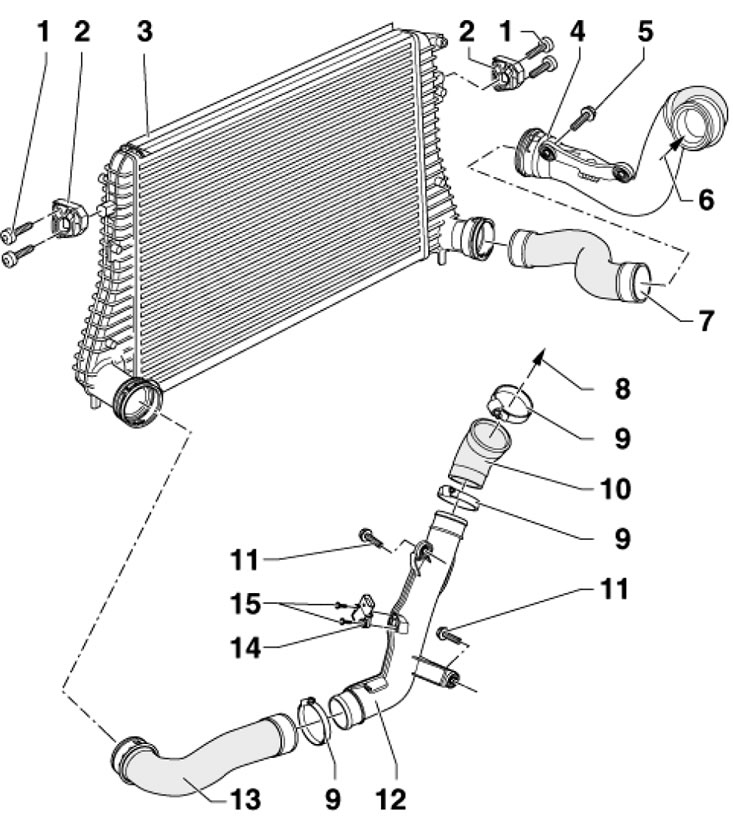

6.6. Детали установки интеркулера (бензиновые двигатели 1.8). 1. Болт, 7 Нм; 2. Опора интеркулера; 3. Интеркулер; 4, 12. Трубка наддувочного воздуха; 5, 11. Болт, 8 Нм; 6. От турбокомпрессора; 7, 10, 13. Шланг наддувочного воздуха; 8. К модулю дроссельной заслонки; 9. Хомут; 14. Датчик "G31" давления наддува; 15. Болт, 5 Нм.
7. Снимите радиатор системы охлаждения двигателя (см. Главу 3).
8. Снимите передний бампер (см. Главу 11).
9. Отсоедините от интеркулера его левый и правый напорные воздушные шланги.
10. Выверните болты (смотрите иллюстрацию) крепления конденсатора холодильной установки. Не отсоединяйте линии хладагента, не допускайте их перегибания и натягивания.

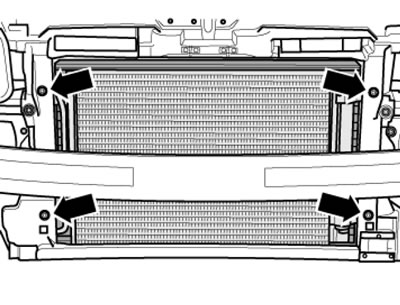

6.10. Крепёж конденсатора.
12. Выверните болты (1 на иллюстрации 6.6) крепления интеркулера на обеих сторонах.

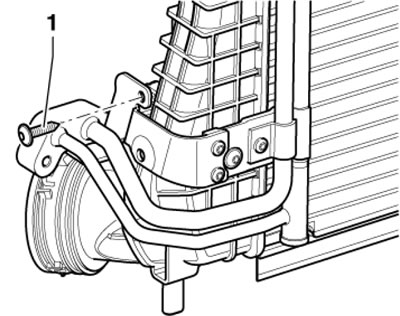

6.12. Болт крепления линий хладагента.
13. Вместе с помощником отожмите интеркулер от держателя замка капота так, чтобы обеспечить доступ к болту (1 на иллюстрации) крепления линий хладагента. Выверните этого болт и аккуратно снимите интеркулер по направлению вниз.
14. Установка производится в обратной последовательности. Используйте новые уплотнительные кольца.
Дизельные двигатели 2.0 л (CFHC, CFJA и CLCB)
15. Детали установки интеркулера указаны на иллюстрации.

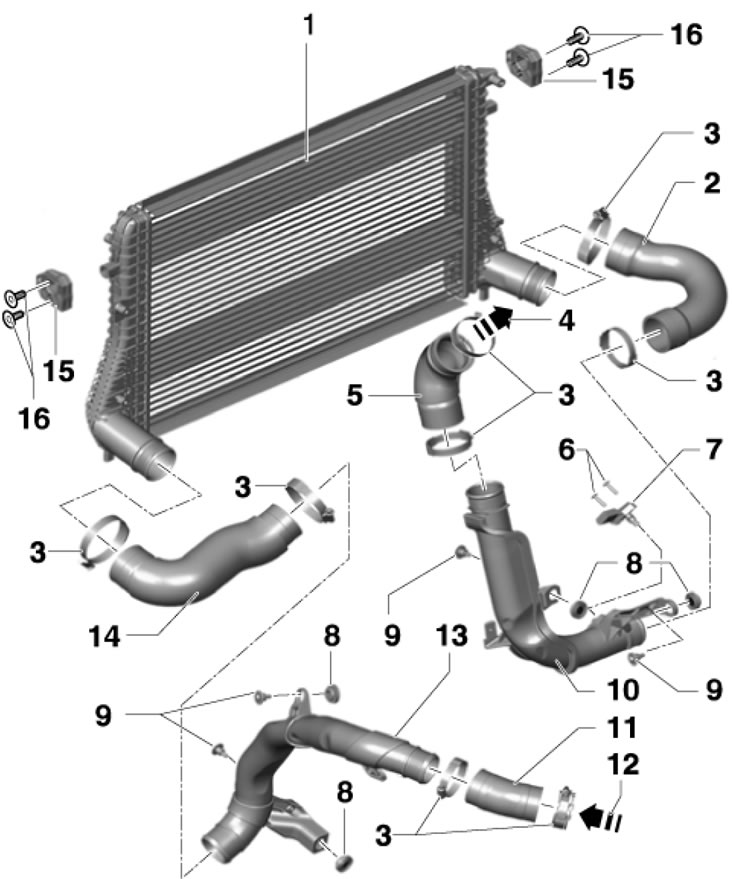

6.15. Детали установки интеркулера (двигатели 2.0 л CFHC, CFJA и CLCB). 1. Интеркулер; 2. Правый шланг наддувочного воздуха; 3. Резьбовой хомут; 4. К модулю дроссельной заслонки; 5. Соединительный шланг, холодная сторона, нижний; 6, 16. Болты, 5 Нм; 7. Датчик "G31" давления наддува с датчиком IAT "G42"; 8. Резиновая прокладка; 9. Болт, 10 Нм; 10. Правая трубка наддувочного воздуха; 11. Соединительный шланг; 12. От турбокомпрессора; 13. Левая трубка наддувочного воздуха; 14. Левый шланг наддувочного воздуха; 15. Опора.
