Внимание: После отсоединения топливных линий закупоривайте открывшиеся отверстия, чтобы в систему подачи топлива не попала грязь.
Двигатель 1.2 л
Замечание: При снятии/установке ТНВД беритесь только за его корпус. При ослаблении набора пружин поршня герметичность ТНВД будет нарушена, и его потребуется заменить.
1. Детали установки ТНВД указаны на иллюстрации.

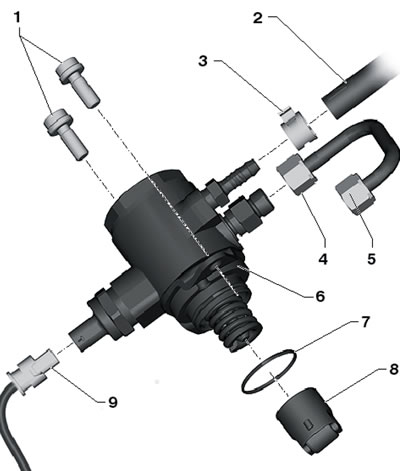

10.1. Детали установки ТНВД двигателя 1.2 л 1. Болты, 15 Нм; 2. Топливный шланг низкого давления, с хомутом 3; 3. Пружинный ленточный хомут; 4, 5. Накидные гайки, 25 Нм; 6. ТНВД с клапаном "N₂76" регулировки давления топлива; 7. Уплотнительное кольцо, подлежит замене, перед установкой смажьте двигательным маслом; 8. Роликовый толкатель, перед установкой смажьте двигательным маслом; 9. Разъём электропроводки
2. Выключите зажигание и электроприборы, извлеките ключ из замка зажигания.
3. Разъедините разъём (1 на иллюстрации) и отсоедините от ТНВД подающую топливную линию (2), собирая вытекающее топливо. Ослабьте накидные гайки (3) на напорной трубке.

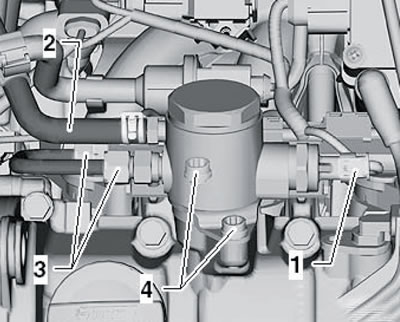

10.3. Соединения ТНВД
Равномерно выверните болт (4) и снимите ТНВД вместе с роликовым толкателем с крышки головки цилиндров. При этом тяните только за корпус ТНВД.
Оригинал можно посмотреть на (SkodaBook.ru)
4. Смажьте новое уплотнительное кольцо ТНВД и роликовый толкатель ТНВД чистым двигательным маслом.
5. Сдвиньте роликовый толкатель (1 на иллюстрации) в крышку головки цилиндров, установите новое смазанное уплотнительное кольцо (2) в канавку ТНВД (3) и установите ТНВД на крышку головки цилиндров. Затяните болты крепления ТНВД от руки до прилегания к фланцу, а затем равномерно затяните их с усилием 20 Нм.

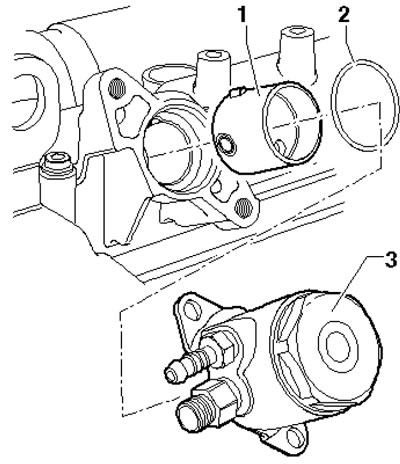

10.5. Установка ТНВД
6. Удерживая накидным ключом резьбовое соединение на ТНВД и на топливной распределительной магистрали, затяните накидные гайки трубки высокого давления топлива с усилием 25 Нм. Состыкуйте разъём электропроводки ТНВД и подсоедините подающую топливную линию.
Двигатели 1.4 л
7. Детали установки ТНВД указаны на иллюстрации. Снятие и установка ТНВД производятся по аналогии с двигателем 1.2 л (см. выше).

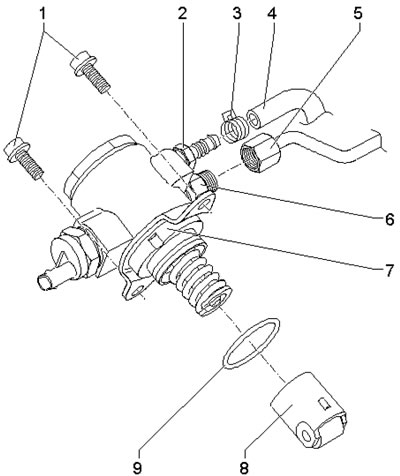

10.7. Детали установки ТНВД двигателя 1.4 л 1. Болты, 15 Нм; 2. Штуцер для шланга 4; 3. Пружинный ленточный хомут; 4. Топливный шланг низкого давления, с хомутом 3; 5. Накидная гайка, 25 Нм; 6. Соединение, подлежит замене, 30 Нм; 7. ТНВД с клапаном "N₂76" регулировки давления топлива; 8. Роликовый толкатель, перед установкой смажьте двигательным маслом; 9. Уплотнительное кольцо, подлежит замене, перед установкой смажьте двигательным маслом
Бензиновые двигатели 1.8 л
8. Детали установки ТНВД и других деталей, принимающих участие в его работе, указаны на иллюстрации.

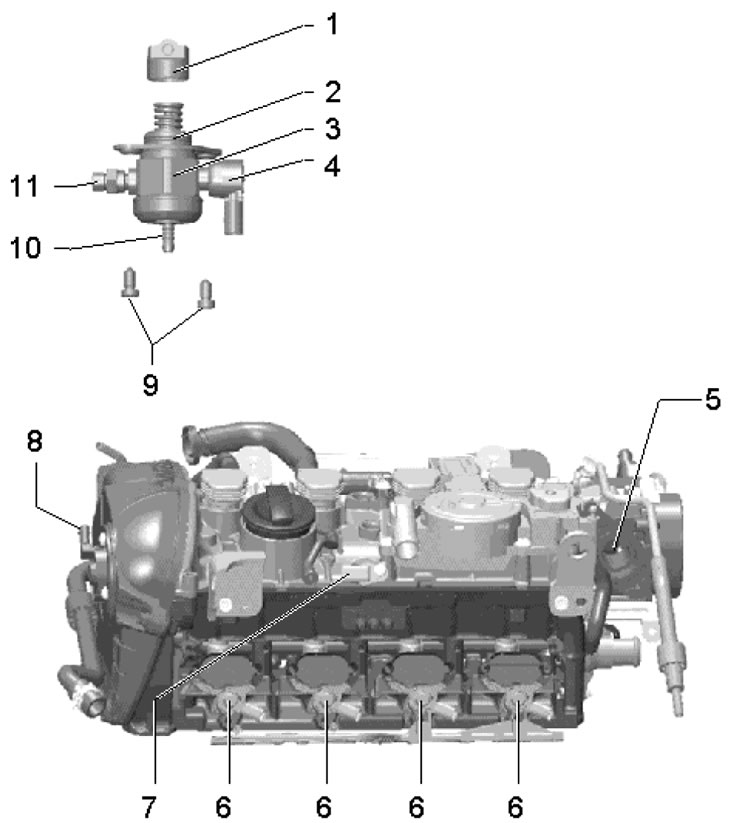

10.8. Детали установки ТНВД (модели 1.8 л) 1. Роликовый толкатель; 2. Уплотнительное кольцо, подлежит замене; 3. ТНВД с клапаном 4, трубка высокого давления крепится на ТНВД с усилием 17 Нм; 4. Клапан "N₂76" регулировки давления топлива; 5. Место в вакуумном насосе для установки ТНВД; 6. Инжекторы; 7. Датчик CMP "G40"; 8. Клапан №1 "N₂05" регулировки фаз распределительного вала; 9. Болты ТНВД, подлежат замене, 10 Нм; 10. Штуцер для шланга от топливного бака; 11. Соединение для напорной трубки, подлежит замене, 22 Нм
9. Сбросьте давление топлива (см. Раздел 3).
10. Проверните коленчатый вал настолько, чтобы риска на его шкива совпала с меткой "ВМТ" на крышке привода ГРМ (см. иллюстрацию 25.5 Главы 2).
11. Разъедините разъём (2 на иллюстрации) датчика "N₂76" регулировки давления топлива.

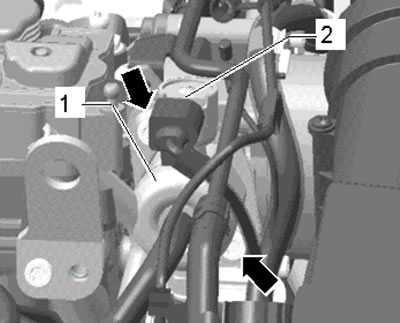

10.11. Соединения и крепёж ТНВД
12. Отсоедините от ТНВД подающий шланг (верхняя стрелка на иллюстрации 7.21) и напорную топливную линию (нижняя стрелка).
13. Выверните болты (стрелки на иллюстрации 10.11) и аккуратно вытяните ТНВД. В некоторых случаях толкатель ТНВД может остаться в головке цилиндров, тогда его следует извлечь отдельно.
14. Снимите с ТНВД старое уплотнительное кольцо, смажьте новое уплотнительное кольцо двигательным маслом и установите его на канавку ТНВД.
15. Проверните коленчатый вал так, чтобы плунжер с роликом находится в самой глубокой точке. Вставьте ТНВД в вакуумный насос и затяните болты ТНВД от руки.
16. Если устанавливается использовавшийся ТНВД, замените его соединение для напорной линии.
17. Затяните болты крепления ТНВД с требуемым усилием.
18. Затяните накидную гайку напорной топливной линии на топливной распределительной магистрали, выставьте топливную линию без напряжения и затяните её накидные гайки.
19. Подсоедините и установите оставшиеся детали.
Дизельные двигатели 2.0 л (CFHC, CFJA и CLCB)
20. Детали установки ТНВД указаны на иллюстрации.

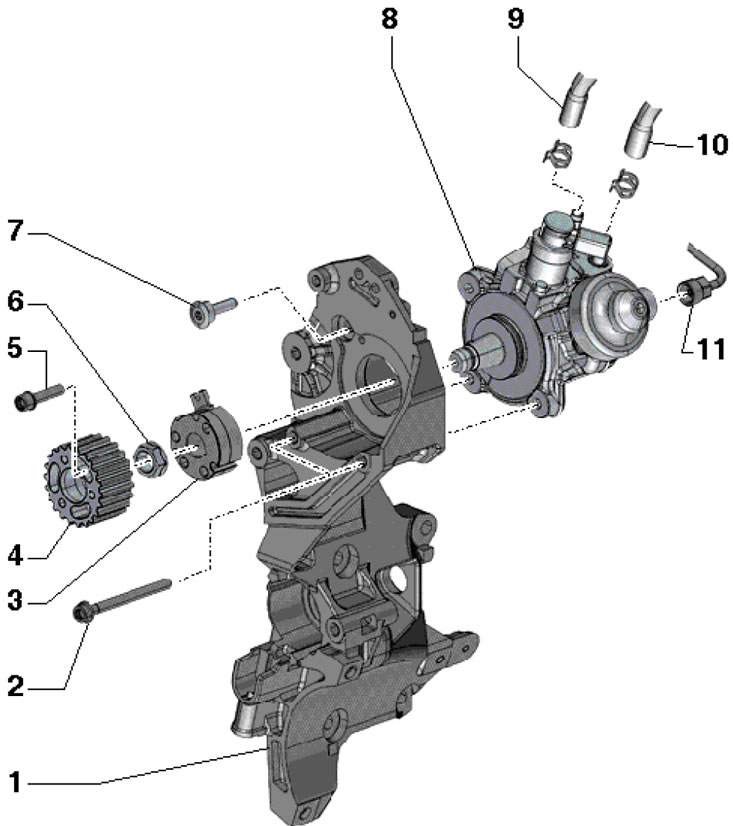

10.20. Детали установки ТНВД двигателей 2.0 л (CFHC, CFJA и CLCB) 1. Кронштейн вспомогательных агрегатов; 2. Болт, подлежит замене, 20 Нм, затем дотяните на угол 180°; 3. Ступица; 4. Зубчатое колесо ТНВД; 5. Болт, подлежит замене, 20 Нм, затем дотяните на угол 90°; 6. Гайка, 95 Нм; 7. Болт, подлежит замене, 20 Нм, затем дотяните на угол 45°; 8. ТНВД с клапаном "N₂90" дозирования топлива; 9. Подающий топливный шланг; 10. Возвратный топливный шланг; 11. Напорная топливная линия между ТНВД и топливной распределительной магистралью, 15 Нм, затем дотяните на угол 60°
Внимание: После снятия компонентов системы подачи топлива, прежде чем запустить двигатель, следует удалить из системы воздух (см. Раздел 3).
