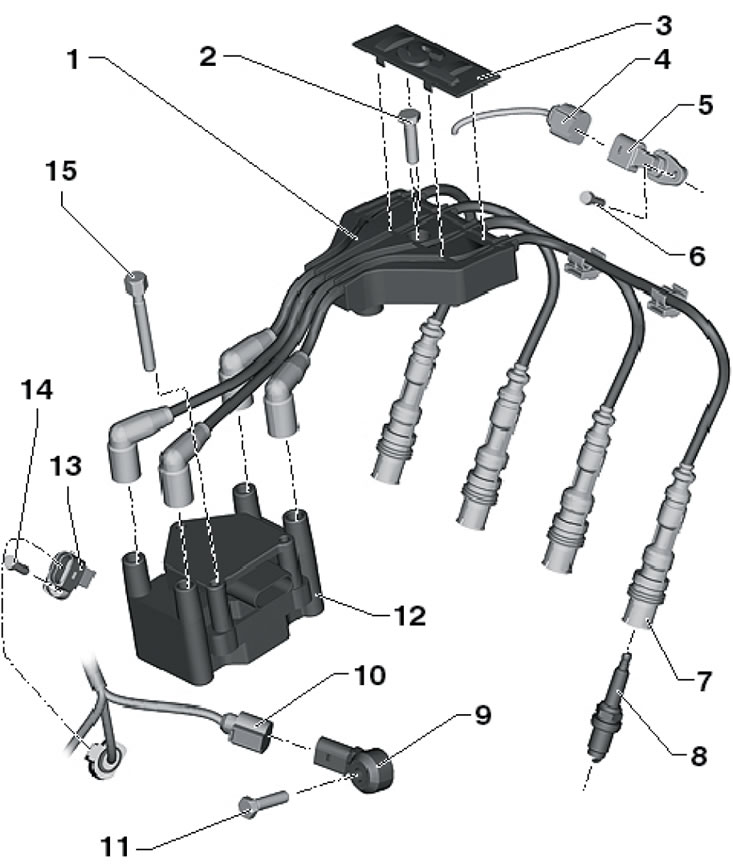

7.1а. Детали системы зажигания моделей 1.2 л. 1. Направляющая электропроводки; 2. Болт, 8 Нм; 3. Крышка; 4. Разъём электропроводки; 5. Датчик СМР "G40"; 6. Болт, 10 Нм; 7. Разъёмы "D"-"A" свечей зажигания №1-№4; 8. Свеча зажигания, 25 Нм; 9. Датчик детонации 1 "G61", сзади на блоке цилиндров; 10. Разъём электропроводки; 11. Болт, строго 20 Нм 12 Модуль зажигания с соединениями "D"-"A" для свечей зажигания №1-№4; 13. Датчик СКР "G28"; 14. Болт, 5 Нм; 15. Болт, 7 Нм

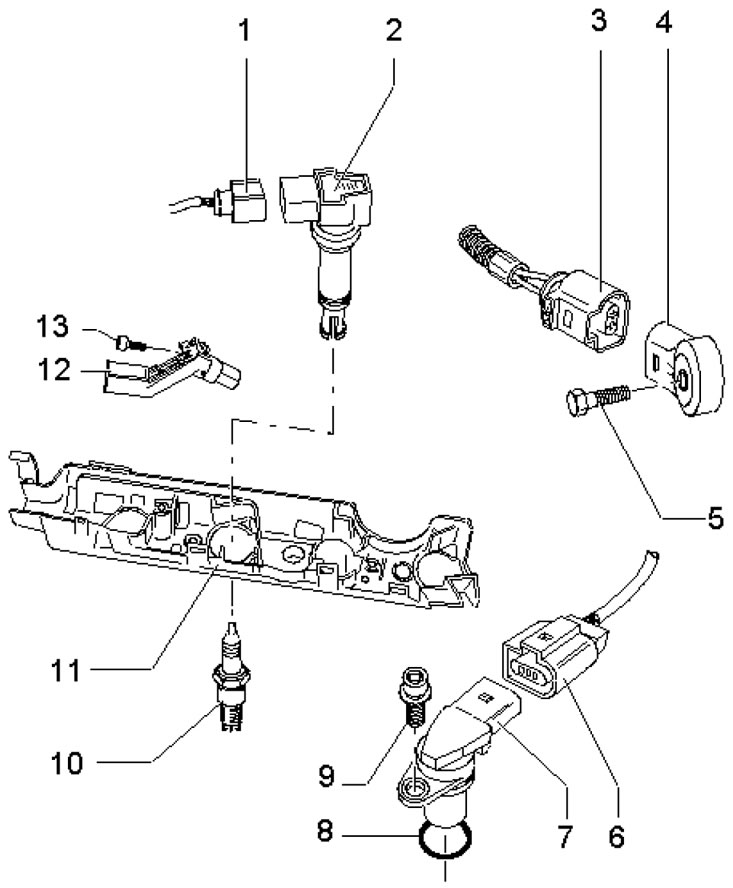

7.1b. Детали системы зажигания моделей 1.4 л. 1. Разъём, чёрный, 4-контактный; 2. Катушка зажигания; 3. Разъём датчика 4, чёрный, 2-контактный; 4. Датчик детонации №1 "G61"; 5. Болт, строго 20 Нм; 6. Разъём датчика 7, чёрный, 3-контактный; 7. Датчик CMP "G40"; 8. Уплотнительное кольцо; 9. Болт, 10 Нм; 10. Свеча зажигания, 30 Нм; 11. Кабель-канал, 5 Нм; 12. Провод массы; 13. Болт, 5 Нм

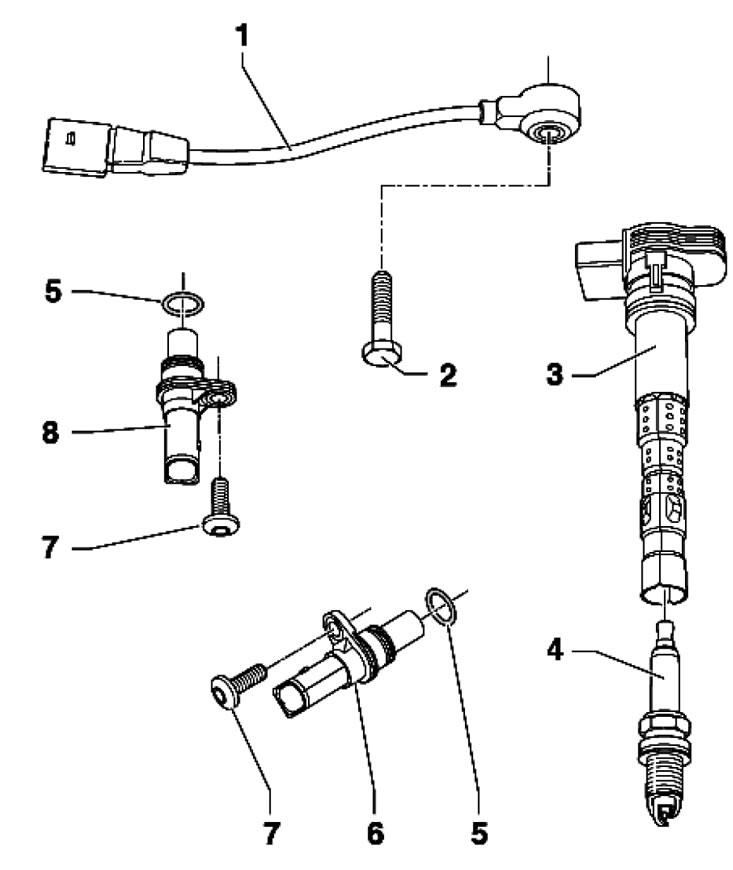

7.1с. Детали системы зажигания моделей 1.8 л. 1. Датчик детонации №1 "G61", на передней стороне блока цилиндров, под впускным трубопроводом; 2. Болт, 20 Нм; 3. Катушка зажигания; 4. Свеча зажигания, 30 Нм; 5. Уплотнительное кольцо, подлежит замене; 6. Датчик СКР "G28", спереди снизу слева блока цилиндров; 7. Болт, подлежит замене, 8 Нм, затем дотяните на угол 90°; 8. Датчик CMP "G40", спереди в крышке головки цилиндров
Статья опубликована на сайте [SKODABOOK]
2. Описание замены свечей зажигания приведено в Разделе 14 Главы 1.
