Замечание: Для снятия кронштейна снимите приводной ремень, генератор (см. Главу 5), компрессор (см. Главу 3) и выверните болты кронштейна.
1. Детали установки привода вспомогательных агрегатов указаны на иллюстрации.

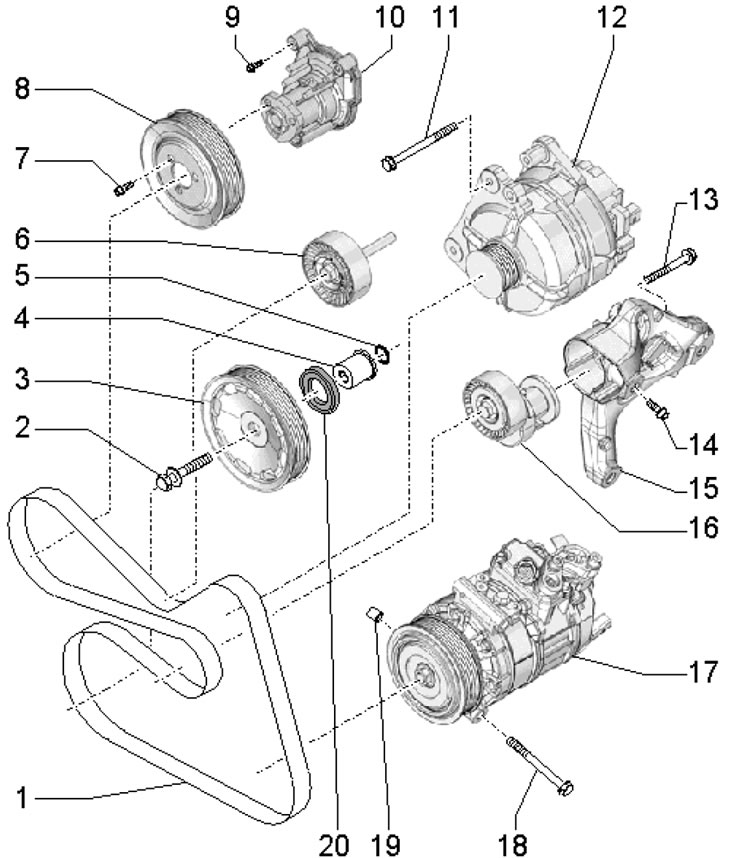

16.1. Детали привода вспомогательных агрегатов 1. Приводной ремень; 2. Болт шкива 3, подлежит замене, 150 Нм, затем дотяните на угол 180°, при затягивании резьба должна быть смазана, а опорная поверхность - нет; 3. Шкив коленчатого вала, опорные поверхности не должны быть смазаны; 4. Втулка, опорные поверхности не должны быть смазаны; 5. Уплотнительное кольцо, подлежит замене; 6. Промежуточный ролик, 40 Нм; 7. Болт шкива 8, 20 Нм; 8. Шкив водяного насоса; 9. Болт, 9 Нм; 10. Водяной насос; 11. Болт, 25 Нм; 12. Генератор; 13. Болт, подлежит замене, 40 Нм, затем дотяните на угол 90°; 14. Болт, 25 Нм; 15. Кронштейн вспомогательных агрегатов (натяжителя и компрессора); 16. Натяжитель ремня 1; 17. Компрессор климатической системы; 18. Болт, 25 Нм; 19. Центрирующая втулка; 20. Уплотнительное кольцо, подлежит замене
2. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
3. Если снимаемый ремень предполагается использовать повторно, отметьте на нём направление его движения.
4. Чтобы ослабить натяжение ремня, потяните натяжитель в направлении стрелки (смотрите иллюстрацию) накидным ключом на 16 мм, а затем зафиксируйте натяжитель прутковым шестигранным ключом на 4 мм или штифтом Т10060А.
(Статья перепечатана с веб-сайта skodabook)

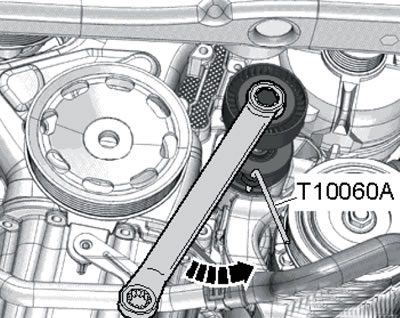

16.4. Фиксация натяжителя приводного ремня
5. Снимите ремень привода вспомогательных агрегатов со шкивов и роликов.
6. Установка производится в обратной последовательности. Если устанавливается бывший в употреблении ремень, метки на нём должны быть обращены в направлении его движения при работе двигателя. Начинать укладывать ремень следует со шкива коленчатого вала, а заканчивать - на ролике натяжителя. Удостоверьтесь в правильности посадки ремня на шкивах. Схема прокладки ремня указана на иллюстрации.

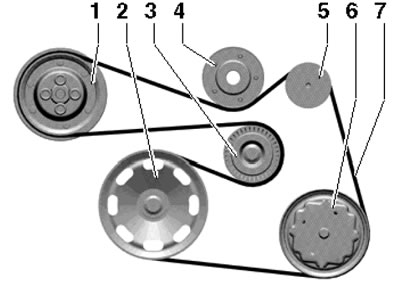

16.6. Схема прокладки приводного ремня 1. Шкив водяного насоса; 2. Шкив коленчатого вала; 3. Ролик натяжителя; 4. Промежуточный ролик; 5. Шкив генератора; 6. Шкив компрессора; 7. Приводной ремень
