Работы с газораспределительным механизмом (Skoda Yeti 5L)

1. Конструкция ГРМ представлена на иллюстрации.

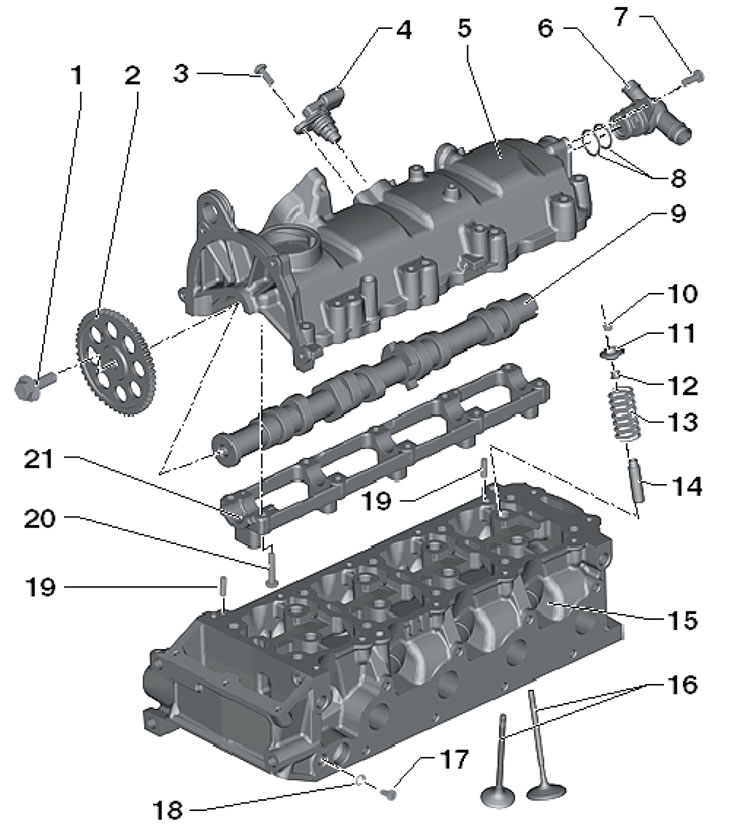

12.1. Детали ГРМ 1. Болт, подлежит замене, 50 Нм, затем дотяните на угол 90°; 2. Звёздочка распределительного вала; 3. Болт, 10 Нм; 4. Датчик СМР с уплотнительным кольцом; 5. Крышка головки цилиндров; 6. Невозвратный клапан; 7. Болт, 10 Нм; 8. Уплотнительные кольца, перед установкой смажьте двигательным маслом; 9. Распределительный вал; 10. Сухари разрезного замка клапана; 11. Тарелка клапанной пружины; 12. Маслоотражательный колпачок; 13. Клапанная пружина; 14. Направляющая клапана; 15. Головка цилиндров; 16. Клапаны; 17. Пробка, 15 Нм; 18. Уплотнительное кольцо, подлежит замене; 19. Центрирующие пальцы; 20. Болт, 8 Нм; 21. Постель распределительного вала

2. Если люфт нового клапана в направляющей втулке превышает 0.8 мм, необходимо заменить головку цилиндров, т.к. замена направляющих втулок по отдельности не предусмотрена.

3. Обработка клапанов не допускается, возможна только их притирка.

4. Далее описывается процедура замены маслоотражательных колпачков клапанов без снятия головки цилиндров.

5. Снимите крышку головки цилиндров (см. Раздел 9).

6. Снимите коромысла и уложите их на чистую поверхность так, чтобы затем их можно было установить на прежние места.

7. Снимите свечи зажигания (см. Раздел 14 Главы 1).

8. Установите поршень соответствующего цилиндра в положение нижней мёртвой точки.

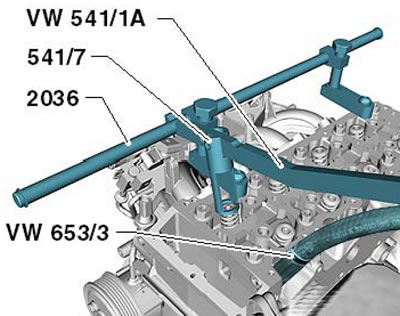

9. Наверните на головку цилиндров приспособление №2036 или МР1-213 (смотрите иллюстрацию), вверните напорный шланг VW 653/3 или МР1-210 в резьбу для свечи зажигания и подайте через него воздух под давлением не менее 6 бар. При помощи рычага VW 541/1А/5 или МР1-211 и нажимного приспособления VW541/7 снимите клапанную пружину, а затем вытяните маслоотражательный колпачок при помощи съёмника №3364 или МР1-230.

12.9. Снятие маслоотражательного колпачка

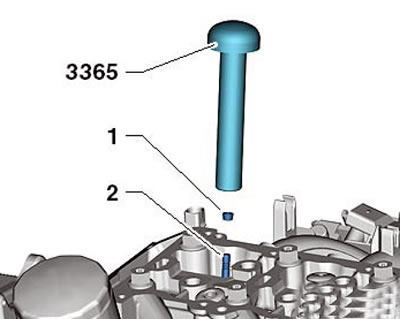

10. Наденьте поставляемую вместе с маслоотражательным колпачком пластиковую втулку на стержень клапана, чтобы не повредить колпачок при его установке. Вставьте новый маслоотражательный колпачок (1 на иллюстрации) в приспособление №3365 или МР1-233, смажьте уплотняемую кромку колпачка и аккуратно надвиньте его в направляющую втулку через клапан (2).
