2. Снимите приводной ремень (см. Раздел 6).
3. Снимите верхнюю крышку привода ГРМ (см. Раздел 7).
4. Выполните действия, описанные в параграфах 6-11 Раздела 9 и в параграфах 12-14 Раздела 7.
5. Ослабьте натяжитель цепи ГРМ (см. иллюстрацию 9.13) и пометьте фломастером направление движения цепи ГРМ.
6. Удерживая звёздочку распределительного вала приспособлением Т10172, выверните болт (1 на иллюстрации 9.14) её крепления и снимите звёздочку. Снимите цепь привода ГРМ вниз.
7. При необходимости после снятия цепи привода ГРМ снимите цепь привода масляного насоса, как описано в параграфах 8-10. Для установки цепи ГРМ перейдите к параграфу 11.
8. Снимите с масляного насоса крышку (1 на иллюстрации 9.12) и пометьте фломастером направление движения цепи привода масляного насоса.
9. Выверните болты крепления масляного насоса (смотрите иллюстрацию) и снимите его с цепи, а затем снимите цепь с задней звёздочки коленчатого вала.

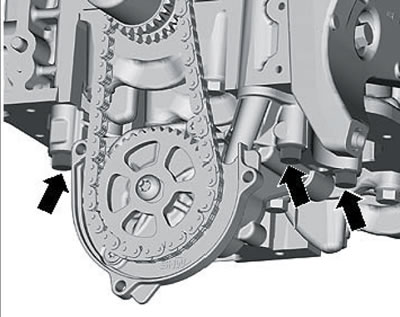

11.9. Болты крепления масляного насоса
10. Установка цепи привода масляного насоса производится в обратной последовательности. Для крепления масляного насоса используйте новые болты, и затягивайте их в два этапа: сначала с усилием 14 Нм, а затем дотяните на угол 90°.
11. Установите цепь ГРМ (1 на иллюстрации) на переднюю звёздочку (2) коленчатого вала из-под низа и проведите её вверх между направляющей и натяжной планками. Закрепите цепь от падения, например, при помощи отвёртки (3).
Данные скопированы с портала skodabook.ru

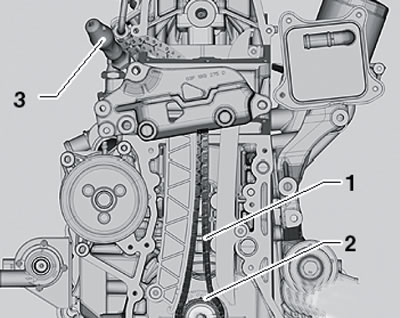

11.11. Фиксация цепи ГРМ от падения
12. Выполните действия, описанные в параграфах 32-37 Раздела 9.
13. Установите нижнюю крышку цепи привода ГРМ (см. Раздел 7).
14. Установите крышку масляного насоса (см. иллюстрацию 9.12) и поддон картера двигателя (см. Раздел 13).
15. Установите шкив коленчатого вала (см. Раздел 8).
16. Установите ремень привода вспомогательных агрегатов (см. Раздел 6).
17. Установите верхнюю крышку привода ГРМ (см. Раздел 7).
18. Заправьте систему охлаждения двигателя (см. Главу 3).
19. Дальнейшая установка производится в обратной последовательности.
