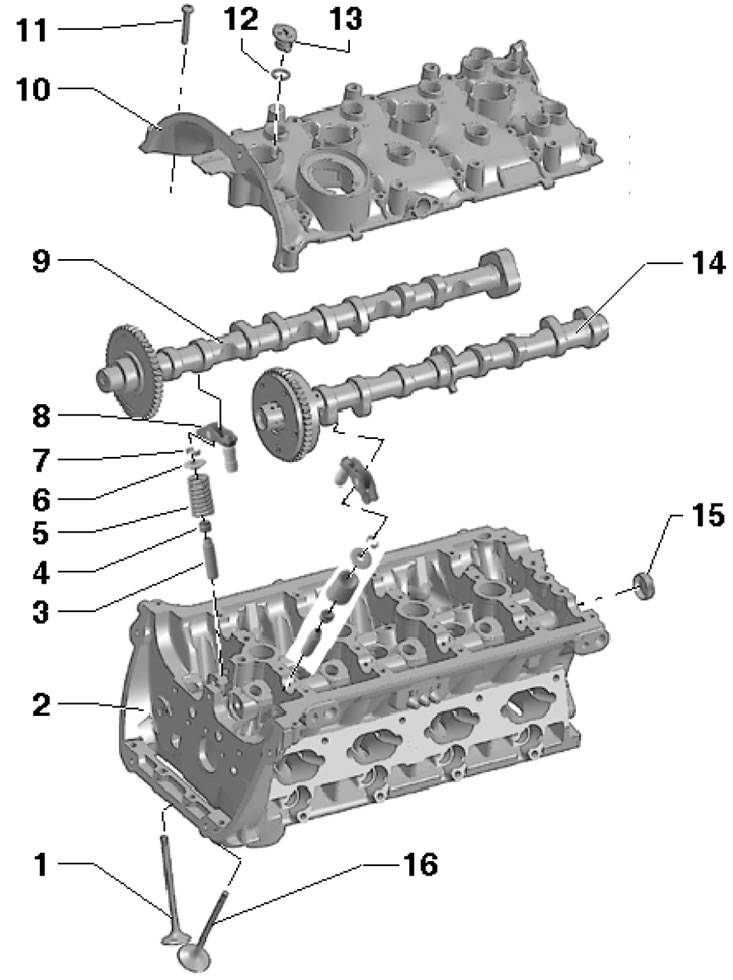

31.1. Детали ГРМ 1. Выпускной клапан, обработка не допускается, только притирка; 2. Головка цилиндров; 3. Направляющая втулка клапана; 4. Маслоотражательный колпачок; 5. Клапанная пружина; 6. Тарелка пружины 5; 7. Сухари разрезного замка клапана; 8. Коромысло с гидрокомпенсатором клапанного зазора; 9. Выпускной распределительный вал; 10. Крышка головки цилиндров; 11. Болт, подлежит замене, 8 Нм, затем дотяните на угол 90°; 12. Уплотнительное кольцо, подлежит замене, смажьте двигательным маслом; 13. Пробка; 14. Впускной распределительный вал; 15. Крышка, подлежит замене, запрессовывается без герметика на глубину 1-2 мм; 16. Впускной клапан, обработка не допускается, только притирка
Снятие и установка распределительных валов и крышки головки цилиндров
Замечание: Обработка верхней поверхности головки цилиндров и нижней поверхности её крышки не допускается, т.к. подшипники распределительных валов встроены в головку цилиндров и в её крышку.
2. Снимите звукоизоляцию под двигательным отсеком, а также локер правой передней колёсной арки (см. Главу 11).
3. На моделях с дополнительным отопителем ослабьте хомут (1 на иллюстрации 15.12), выверните болт (2) и снимите глушитель дополнительного отопителя.
4. Выверните болты (стрелки на иллюстрации 25.4), приподнимите фиксаторы (1 и 2) и снимите напорную воздушную трубку.
5. Снимите верхнюю крышку цепи ГРМ (см. Раздел 27).
6. Выполните действия, описанные в параграфах 28-33 Раздела 30.
7. Снимите воздухоочиститель (см. Главу 4).

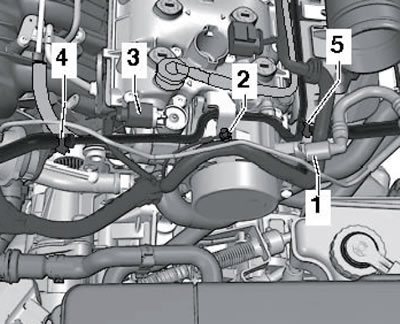

8. Отсоедините вакуумную линию (3 на иллюстрации) в соединительной точке (1), разъедините разъём (2) датчика CMP "G40" и выверните из вакуумного насоса крепёж линии ОЖ (6). Снимите ТНВД (7, см. Главу 4), вакуумный насос (5, см. Раздел 30), катушки зажигания (4, см. Главу 5) и маслоотделитель PCV ГД).
31.8. Детали на крышке головки цилиндров
9. Выверните болты крепления крышки головки цилиндров в последовательности (1-6 на иллюстрации) и снимите крышку. Снимите распределительные валы. Примите меры, чтобы не допустить попадания грязи и остатков герметика в головку цилиндров.

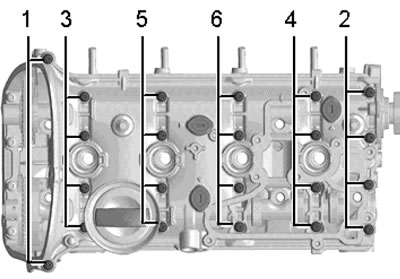

31.9. Последовательность выворачивания болтов крышки головки цилиндров
10. Удалите остатки уплотнительных материалов с сопрягаемых поверхностей головки цилиндров и её крышки, а затем очистите их от масла и смазки. Рекомендуется использовать химическое средство для удаления герметика и смазки.
11. Удостоверьтесь, что поршень №1 находится в положении ВМТ, а коромысла правильно посажены на концах клапанов.
12. Смажьте опорные поверхности распределительных валов и уложите их в головку цилиндров так, чтобы выборки располагались вертикально напротив друг друга и были обращены друг к другу (смотрите иллюстрацию).

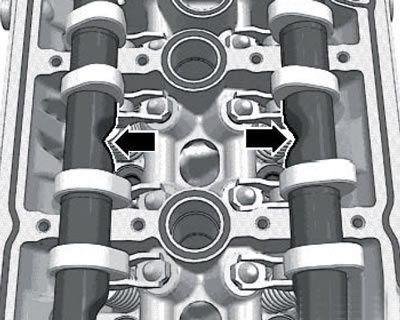

31.12. Установочное положение распределительных валов
13. Нанесите на крышку головки цилиндров валик силиконового герметика G154 103А1 диаметром 2-3 мм, как указано на иллюстрации. После нанесения герметика крышка должна быть установлена в течение не более 5 минут. Слой герметика не должен быть слишком толстым, иначе излишки герметика выдавятся внутрь и смогут примести к закупориванию масляных каналов.

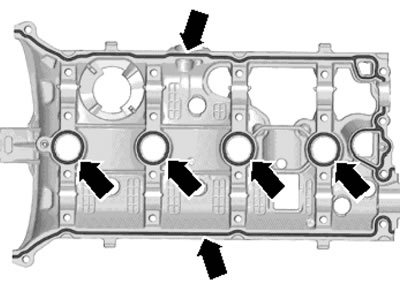

31.13. Схема нанесения герметика
14. Установите крышку головки цилиндров и равномерно затяните новые болты её крепления в последовательности (6-1 на иллюстрации 31.9) за несколько подходов: сначала от руки, затем с усилием 8 Нм, а затем дотяните их на угол 90°.
15. При помощи оправки Т10174 установите новую крышку (1 на иллюстрации) без герметика на глубину (а) - 1-2 мм.

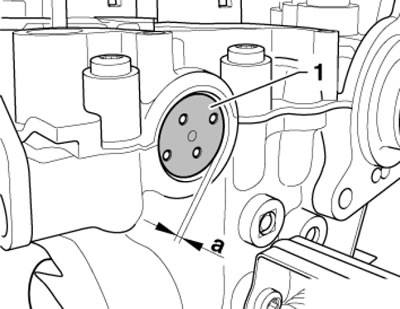

31.15. Установка крышки на торце головки цилиндров
16. Выполните действия, описанные в параграфах 44-47 Раздела 30.
17. Дальнейшая установка производится в обратной последовательности.
Замена маслоотражательных колпачков клапанов без снятия головки цилиндров
18. Снимите распределительные валы (см. подраздел выше).
19. Снимите свечи зажигания (см. Раздел 14 Главы 1).
20. Снимите коромысла и уложите их на чистую поверхность так, чтобы затем их можно было установить на прежние места.

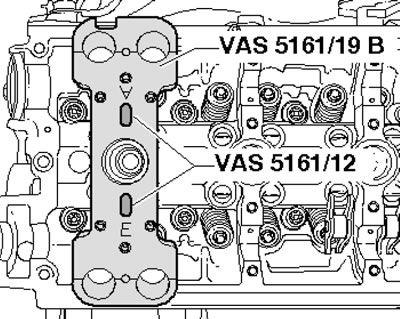

21. Установите на головку цилиндров направляющую пластину VAS5161/19B при помощи болтов VAS5161/12, как указано на иллюстрации.
31.21. Установка направляющей пластины
22. Установите поршень соответствующего цилиндра в положение нижней мёртвой точки.

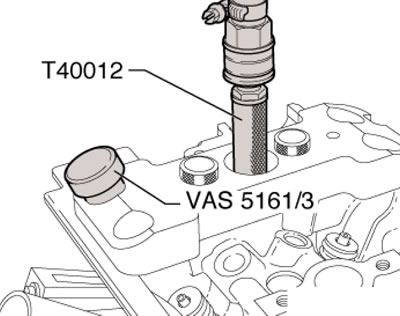

23. Вверните адаптер Т40012 в свечное отверстие и подайте воздух под давлением не менее 6 бар, а затем, если сухари разрезного замка клапана заклийены, ударьте по ним пластиковым молотком оправку VAS5161/3 (смотрите иллюстрацию).
31.23. Подача воздуха
24. На стороне впуска вверните в центральное резьбовое отверстие пластины VAS5161/19В зубчатую деталь VAS5161/6 с вилкой VAS5161/5 (смотрите иллюстрацию). Затем вставьте в пластину VAS5161/19B картридж VAS5161/8 и прикрепите к детали VAS5161 /6 нажимную вилку VAS5161/2.

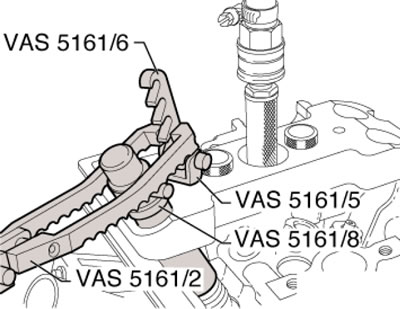

31.24. Приспособления на стороне впуска

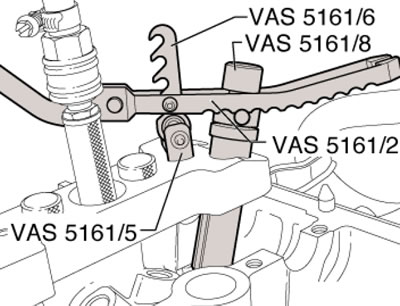

25. На стороне выпуска вверните в наружное резьбовое отверстие пластины VAS5161/19B зубчатую деталь VAS5161/6 с вилкой VAS5161/5 (смотрите иллюстрацию). Отожмите вниз картридж VAS5161/8 и одновременно поверните его рифлёный винт вправо настолько, чтобы концы заблокировались в сухарях. Слегка подвигайте рифлёный винт вперёд-назад, чтобы отжать сухари и захватить их в картридж. Отпустите нажимную вилку VAS5161/2 и снимите картридж VAS5161/8. Снимите пластину VAS5161/19B.
31.25. Приспособления на стороне выпуска

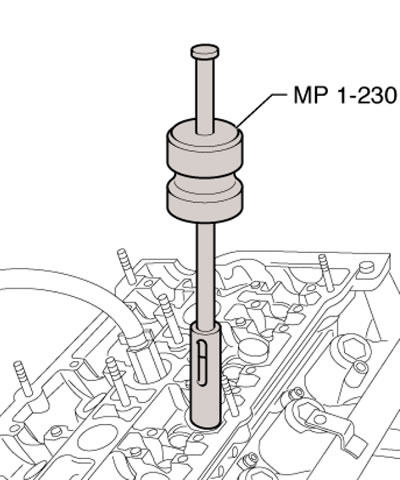

26. Вытяните маслоотражательные колпачки, используя съёмник МР1-230 (смотрите иллюстрацию).
31.26. Снятие маслоотражательного колпачка
27. Если использовать съёмник МР1-230 не удаётся из-за ограниченности места, выбейте штифт (стрелка на иллюстрации) и снимите ударник.

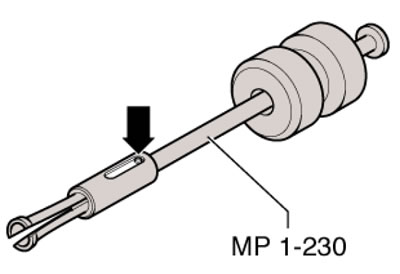

31.27. Модификация съёмника МР1-230
28. Расположите нижнюю части съёмника МР1-230 на маслоотражательном колпачке, вставьте в его отверстие выколотку (1 на иллюстрации) и вытяните колпачок в направлении стрелки.

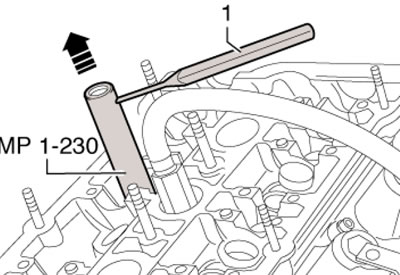

31.28. Снятие маслоотражательного колпачка модифицированным съёмником

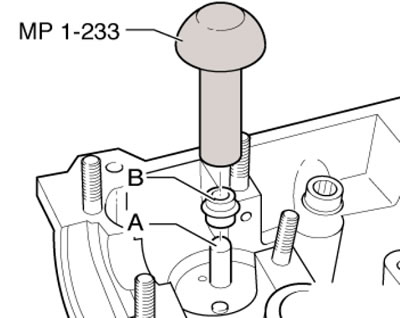

29. Чтобы не повредить новый маслоотражательный колпачок (В на иллюстрации), наденьте на него пластиковую втулку (А). Смажьте уплотнительную губку колпачка, установите его в приспособление МР1-233 и аккуратно надвиньте на стержень клапана. Снимите пластиковую втулку (А), вставьте клапанную пружину и её тарелку.
31.29. Установка маслоотражательного колпачка
30. На стороне впуска приведите приспособление VAS5161 в положение, указанное на иллюстрации 31.24.
31. На стороне выпуска приведите приспособление VAS5161 в положение, указанное на иллюстрации 31.25.
32. Если сухари были извлечены из установочного картриджа, вставьте их в приспособление VAS5161/18 (смотрите иллюстрацию), а затем вдавите в него сверху картридж VAS5161/8 и захватите сухари.

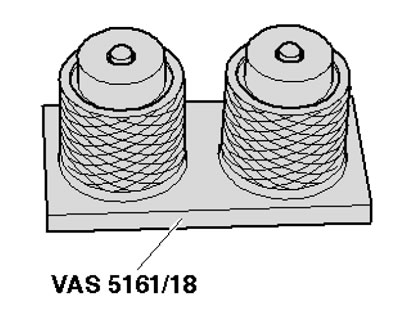

31.32. Установочное приспособление VAS5161/18
33. Надавите картридж VAS5161/8 вниз нажимной вилкой VAS5161/2 и поверните рифлёный винт картриджа вперёд-назад, вытягивая вверх. Ослабьте давление, создаваемое вилкой, всё ещё вытягивая винт вверх.
34. Снимите приспособление VAS5161.
35. Дальнейшая установка производится в обратной последовательности.
