Снятие и установка DSG (Skoda Yeti 5L)

Замечание: DSG снимается по направлению вниз, отдельно от двигателя.

Снятие

1. Установите рычаг селектора в положение "Р".

2. Снимите верхнюю крышку двигателя, воздухоочиститель (см. Главу 4) и аккумуляторную батарею с её держателем (см. Главу 5).

3. Снимите обтекатель ветрового стекла (см. Главу 11).

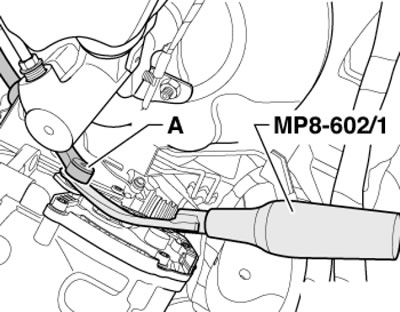

4. При помощи приспособления МР8-602/1 отделите от DSG трос селектора (А на иллюстрации).

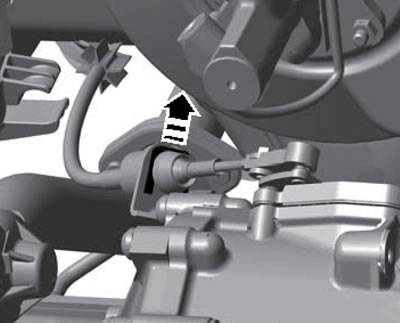

5. Снимите с троса селектора стопорную шайбу в направлении стрелки (смотрите иллюстрацию), - трос должен оставаться в установочном положении.

Замечание: Повторное использование стопорной шайбы не допускается. Не перегибайте трос селектора и не выжимайте его из опоры в направлении назад, - трос выводится из держателя при снятии механизма селектора.

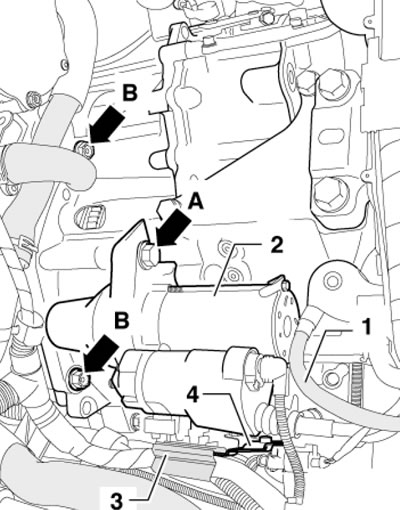

6. Снимите провод массы (1 на иллюстрации) с болта консоли DSG, отсоедините от стартёра (2) электропроводку (провод и разъём, см. Главу 5) и выверните болт (А) стартёра. Выверните второй болт крепления стартёра, который не виден на иллюстрации. Выверните болты (В) крепления DSG, отделите от держателя соединение провода (3) вместе с проводкой (4) и отложите их в строну. Снимите с DSG держатель (4).

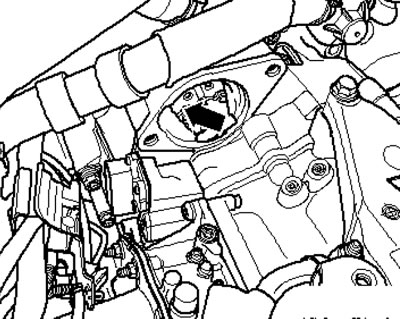

7. На некоторых двигателях один из болтов находится в проёме для установки стартёра, - выверните этот болт (смотрите иллюстрацию).

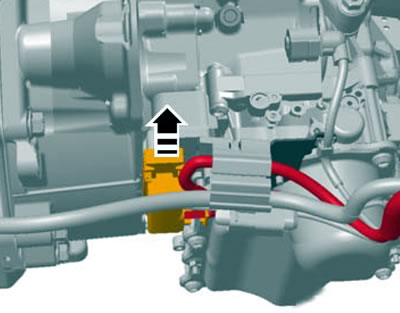

8. Снимите с себя электростатический заряд, снимите колпачок разъёма блока "Mechatronic" в направлении стрелки (смотрите иллюстрацию) и разъедините разъём.





9. Установите приспособление Т30099 и разгрузите опоры силового агрегата, слегка затянув шпиндели приспособления (см. иллюстрацию 5.10 Главы 6).

Замечание: На моделях 1.2 л используется только один шпиндель.

10. На моделях со шлицевыми валами дифференциала (до 11.2008 г) попросите помощника выжать педаль тормоза и ослабьте ступичный болт левого переднего колеса, а также ослабьте болты крепления передних колёс. Поднимите автомобиль.

Внимание: После выворачивания ступичного болта не опускайте автомобиль, чтобы он опирался на колёса.

11. Снимите передние колёса, звукоизоляцию под двигательным отсеком и локеры передних колёсных арок (см. Главу 11).

12. Снимите шланг наддувочного воздуха с интеркулера (слева внизу), а также трубку наддувочного воздуха.

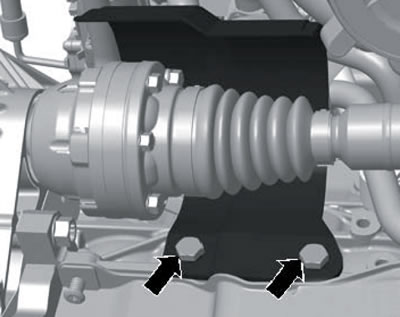

13. Выверните два болта (смотрите иллюстрацию) и снимите с двигателя защитный кожух правого приводного вала.





14. Выверните болты (А-С на иллюстрации 5.16 Главы 6) и снимите качающуюся опору.

15. Отделите выпускную систему на двойном хомуте и снимите её кронштейн с подрамника. Подвяжите выпускную трубу.

16. Разъедините разъём датчика температуры и уровня двигательного масла на нижней стороне поддона картера двигателя (см. Главу 2). Высвободите проводку этого датчика из держателя.

17. Отсоедините от стабилизатора поперечной устойчивости его стойку, зафиксируйте подрамник и снимите его вместе с консолью без рулевого механизма, левого рычага и стойки стабилизатора (см. Главу 10).

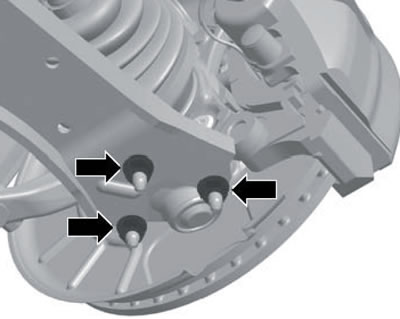

18. При наличии снимите левый датчик "G78" высоты передней подвески (смотрите иллюстрацию).



19. На моделях со шлицевыми валами дифференциала (до 11.2008 г) отдайте три гайки (смотрите иллюстрацию) и отделите шаровую опору от правого рычага подвески (см. Главу 10). Отсоедините оба приводных вала от шлицевых валов дифференциала и снимите левый приводной вал (см. Главу 8). Подвяжите правый приводной вал как можно дальше (см. иллюстрацию 4.20), не допуская повреждения его защитного покрытия.

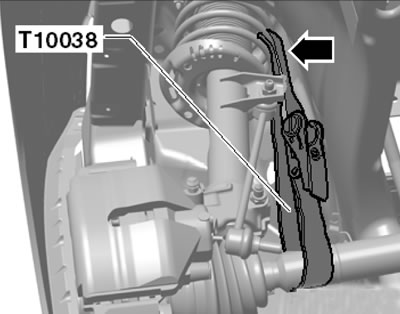

20. На модулях с фланцевыми валами дифференциала (с 11.2008 г) отсоедините от них приводные валы (см. Главу 8) и подвяжите их как можно дальше (смотрите иллюстрацию), не допуская повреждения защитного покрытия.

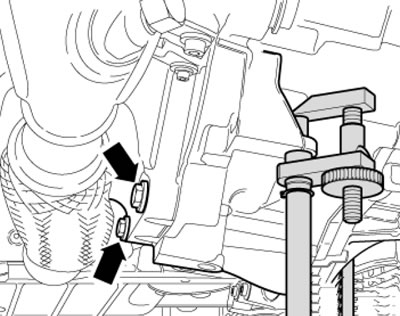

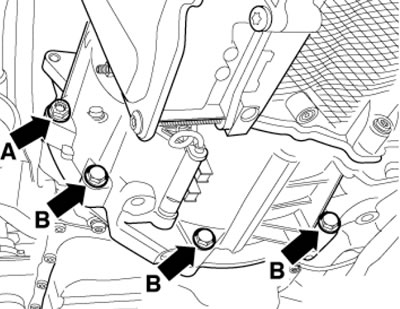

21. Выверните нижние болты крепления DSG к двигателю (смотрите иллюстрации).

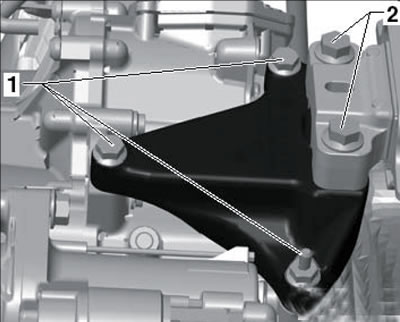

22. Ослабьте болты (1 на иллюстрации) консоли примерно на один оборот и выверните болты (2).

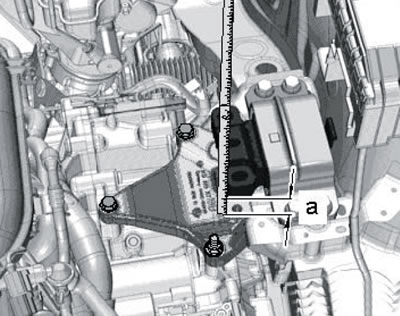

23. Опустите силовой агрегат на шпинделях приспособления Т30099 настолько, чтобы расстояние (а на иллюстрации) составляло 60-70 мм. Затем выверните болты (1 на иллюстрации 4.22) крепления консоли и снимите её.

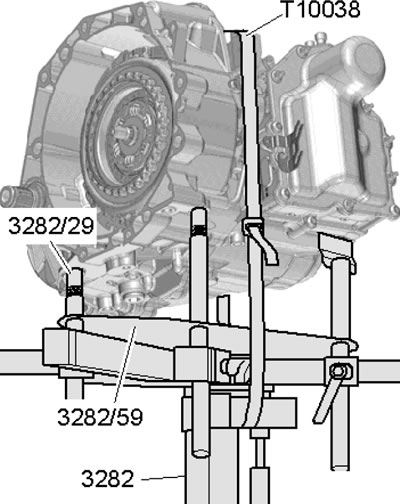

24. Установите опору №3282 трансмиссии с регулировочной пластиной №3282/59 (смотрите иллюстрацию) на трансмиссионный домкрат и установите его под DSG. Выставьте опору параллельно DSG и вверните в DSG болт №3282/29. Закрепите DSG на опоре ремнём Т10038.

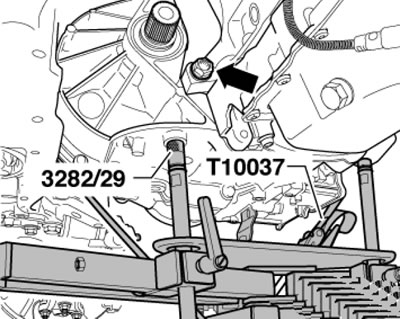

25. Выверните оставшийся болт крепления DSG (стрелка на иллюстрации), отожмите DSG от двигателя на установочных втулках и слегка опустите, выводя трос селектора из опоры на DSG. Выведите DSG из двигательного отсека вниз, следя за тем, чтобы не повредить электропроводку и шланги.

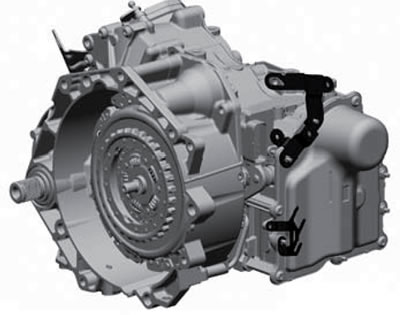

26. Если предполагается установить новую DSG, переставьте на неё кронштейны (смотрите иллюстрацию), снятые с передней стороны снятой DSG.



27. Замените игольчатый подшипник в коленчатом валу (см. Главу 2).

Установка

28. Установка производится в обратной последовательности. Обратите внимание на следующие особенности.

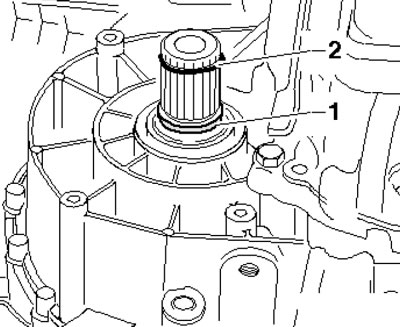

29. Если устанавливается старая DSG, замените уплотнительные кольца (1 на иллюстрации) и стопорные кольца (2) на шлицевых валах дифференциала.

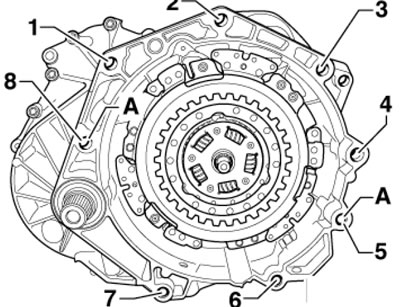

30. Проверьте наличие двух центрирующих втулок (А на иллюстрации) между двигателем и трансмиссией. Проверьте правильность положения промежуточной пластины. Размер болтов также указан на иллюстрации. Болты М12 затягивайте с усилием 80 Нм, а болты М10 - с усилием 40 Нм.



31. Должна иметься возможность перемежать двигатель и трансмиссию рукой, чтобы полностью совместить их фланцы. Если двигатель/трансмиссия неперемещаются рукой, что-то сделано не так. Отрегулируйте положение опоры трансмиссии, чтобы DSG и двигатель выровнялись относительно друг друга, при необходимости слегка проверните коленчатый вал.

32. Усилия затягивания крепежа опор трансмиссии указаны в Разделе "Снятие и установка двигателя".

33. Используйте новую стопорную шайбу троса селектора (см. иллюстрацию 4.5). Удостоверьтесь в правильности прокладки троса.

34. В заключение отрегулируйте трос селектора и при помощи диагностического прибора примените базовые настройки для DSG.
