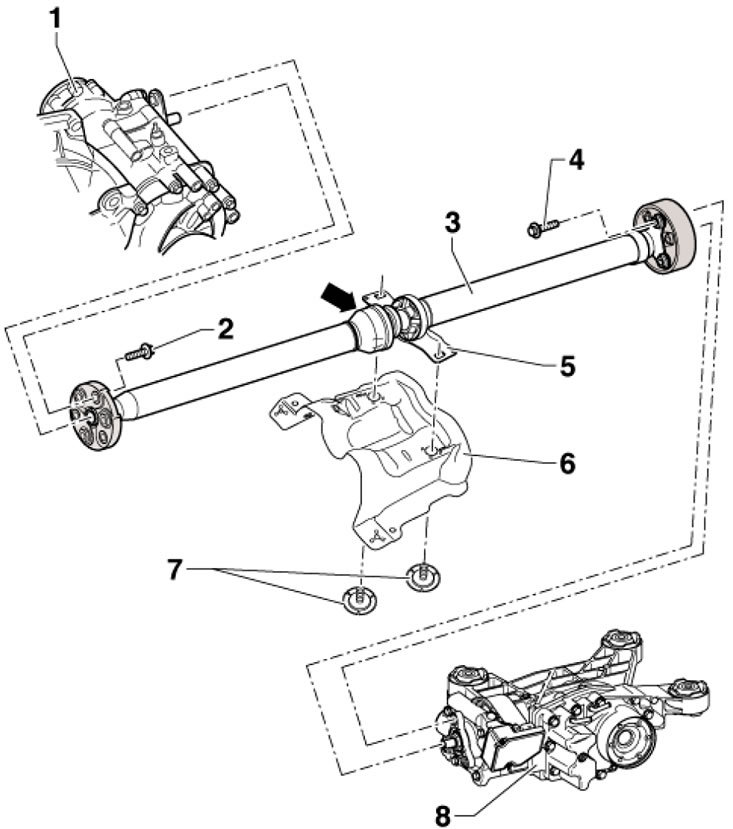

7.1. Детали установки карданного вала 1. Угловая передача 2 Болты М 10x30, 3 шт., 60 Нм; 3. Карданный вал, при установке подшипник 5 должен находиться позади шарнира (стрелка); 4. Болты М10x45, 3 шт., 60 Нм; 5. Промежуточный подшипник, должен быть выставлен без напряжения; 6. Термозащитный экран; 7. Болт, 25 Нм; 8. Задняя главная передача
2. Перед снятием пометьте взаимоположение всех деталей друг относительно друга, чтобы затем установить их в том же положении. Таким образом удастся избежать нарушения балансировки, вызывающего шум.
3. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
4. Снимите поперечину центрального тоннеля и разъедините выпускную систему на двойном хомуте. Отцепите задний глушитель от подвесов и снимите заднюю часть выпускной системы. Снимите кронштейн выпускной системы с подрамника (см. иллюстрацию 5.14 Главы 6) и подвяжите выпускную трубу, не допуская перегибания её гибкой секции более, чем на 10°.
5. Подоприте карданный вал трансмиссионным домкратом, уложив между ними деревянные бруски, и закрепите вал на домкрате подходящими ремнями.
6. Выверните болты (1 на иллюстрации 4.23 Главы 6) и снимите термозащитный экран (2) под карданным валом.
7. Вверните болты (1 на иллюстрации) термозащитного экрана на место от руки, чтобы зафиксировать промежуточный подшипник (стрелка).

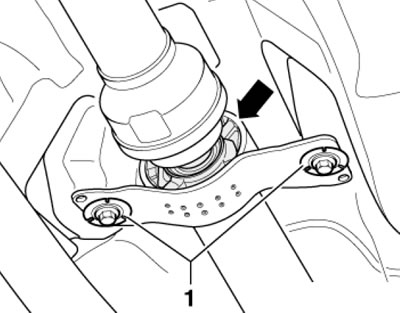

7.7. Крепёж промежуточного подшипника
8. Пометьте положение карданного вала с гибким диском относительно выходного фланца угловой передачи, а затем отдайте крепёж карданного вала к выходному фланцу угловой передачи (см. иллюстрацию 5.15 Главы 6).
9. Снимите качающуюся опору с трансмиссии, вывернув болты (В и С на иллюстрации 5.16 Главы 6).
10. После снятия качающейся опоры с РКПП силовой агрегат слегка наклоняется вперёд, поэтому следите за тем, чтобы не повредить прокладку (см. иллюстрацию 5.17 Главы 6) во фланце карданного вала.
11. Удостоверьтесь в наличии цветных меток на гибком диске карданного вала и на фланце муфты Haldex (см. сопр.иллюстрацию). При необходимости нанесите эти метки.

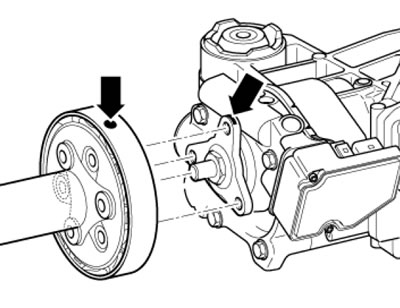

7.11. Метки на карданном валу и на фланце муфты Haldex
12. Выверните болты крепления карданного вала к фланцу муфты Haldex (смотрите иллюстрацию).

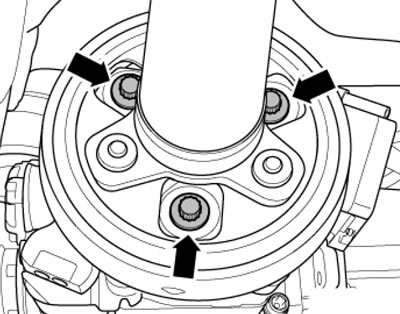

7.12. Болты крепления карданного вала к муфте Haldex
13. Попросите помощника удерживать карданный вал. Выверните болты крепления промежуточного подшипника (см. иллюстрацию 7.7) и сдвиньте вал вперёд, слегка отжимая вперёд силовой агрегат. Затем вытяните карданный вал с центрирующей шпильки на задней главной передаче и вытяните вал с центрирующей шпильки угловой передачи. Не наклоняйте карданный вал, сдвигайте его с центрирующих шпилек горизонтально, чтобы не повредить прокладки (см. иллюстрацию 5.17 Главы 6) во фланцах карданного вала. После снятия не перегибайте карданные вал.
14. Установка производится в обратной последовательности. Устанавливайте вал так, чтобы все нанесённые при снятии метки совпадали.
