Съдържание: Премахване ⬇ Инсталация ⬇

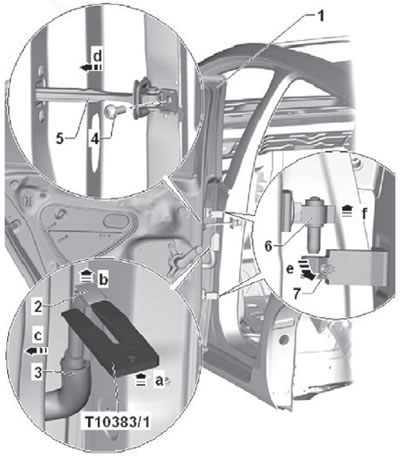

Премахване
1. Монтирайте специалния инструмент (T10383/1) между втулката (3) и ръкохватката 9 (2), както е показано на фигурата по-долу (стрелка a).
2. Натиснете скобата (2) заедно със специалния инструмент (T10383/1) нагоре (стрелка b), след което разкачете конектора на кабелния сноп.
3. Разхлабете монтажните болтове (7) на пантите (стрелки e), както е показано на фигурата по-долу.
4. Развийте монтажните болтове (4) на ограничителя на хода на предната врата (5), както е показано на фигурата по-долу.
5. Преместете ограничителя на хода на вратата по посока на стрелката d - вътре в корпуса.
6. Повдигнете вратата (1), за да я свалите от пантите, както е показано на фигурата по-долу (стрелка f).

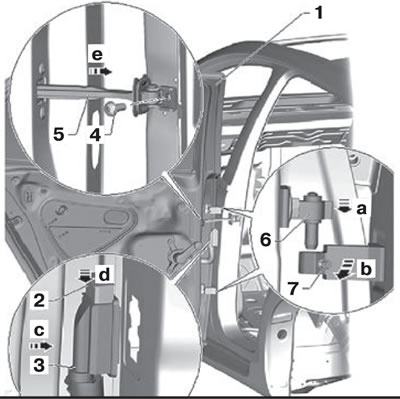

Инсталация
1. Монтажът се извършва в обратен ред на демонтирането.
2. Монтирайте и затегнете монтажните болтове (7) с въртящ момент на затягане от 23 Nm, както е показано на фигурата по-долу.
3. Монтирайте и затегнете монтажните болтове (4) с въртящ момент на затягане от 30 Nm, както е показано на фигурата по-долу.
4. Проверете и, ако е необходимо, регулирайте хлабината на вратата по периметъра с отвора на корпуса.
