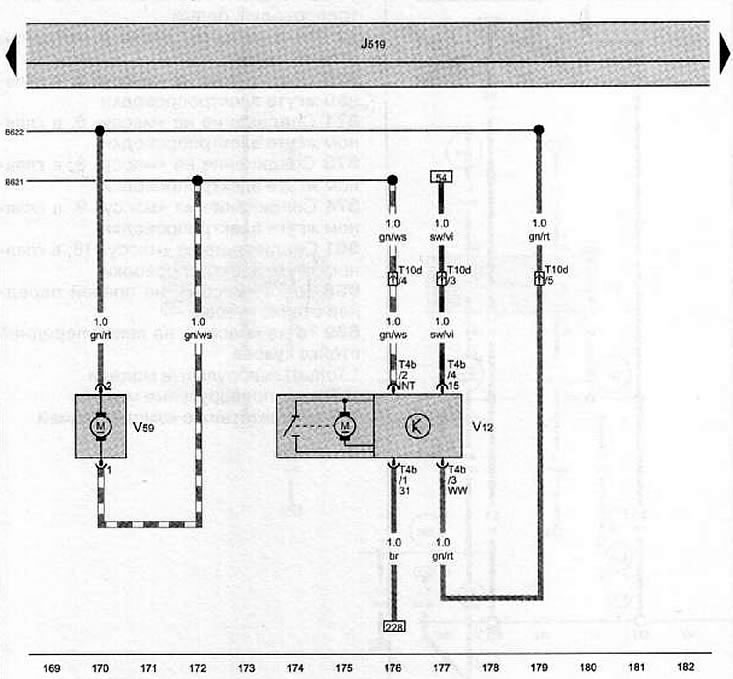

Электромотор заднего стеклоочистителя, насос омывателя ветрового и заднего стекла





J519 Контрольный модуль питания
Т4b 4-пиновый разъем жгута электропроводки
T10d 10-пиновый разъем жгута электропроводки, на левой задней стойке кузова
V12 Электромотор заднего стеклоочистителя
V59 Насос омывателя ветрового и заднего стекла
В621 Разъем 1 (53с), в главном жгуте электропроводки
В622 Разъем (очиститель ветрового стекла), в главном жгуте электропроводки


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
