Рапид 1 (2012-2022)

Электронный блок управления двигателя, реле нагревательного элемента

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Электрические схемы (дизель)

0

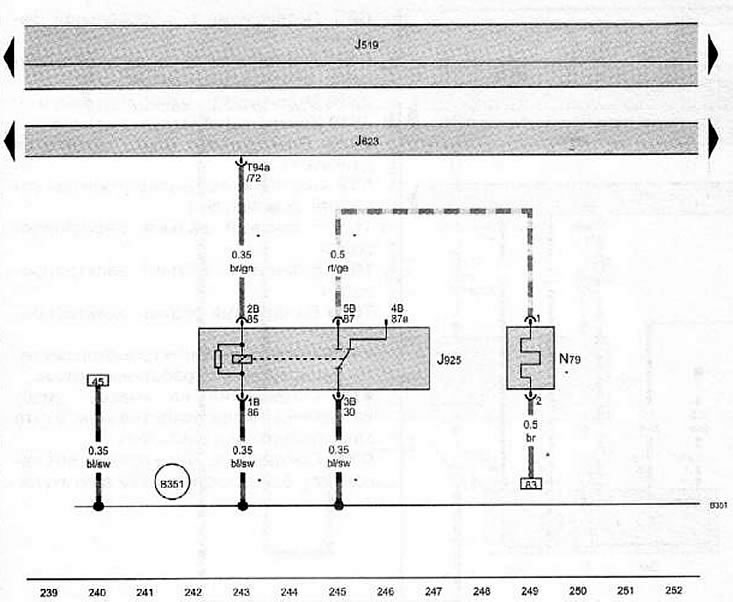

Электронный блок управления двигателя, реле нагревательного элемента, нагревательный элемент для сапуна картера двигателя





J519 Контрольный модуль питания
J623 Электронный блок управления двигателя
J925 Реле нагревательного элемента
N79 Нагревательный элемент для сапуна картера двигателя
Т94а 94-пиновый разъем электропроводки
В351 Положительный вывод 2 (87а) на главном жгуте электропроводки
* Специальная комплектация


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
