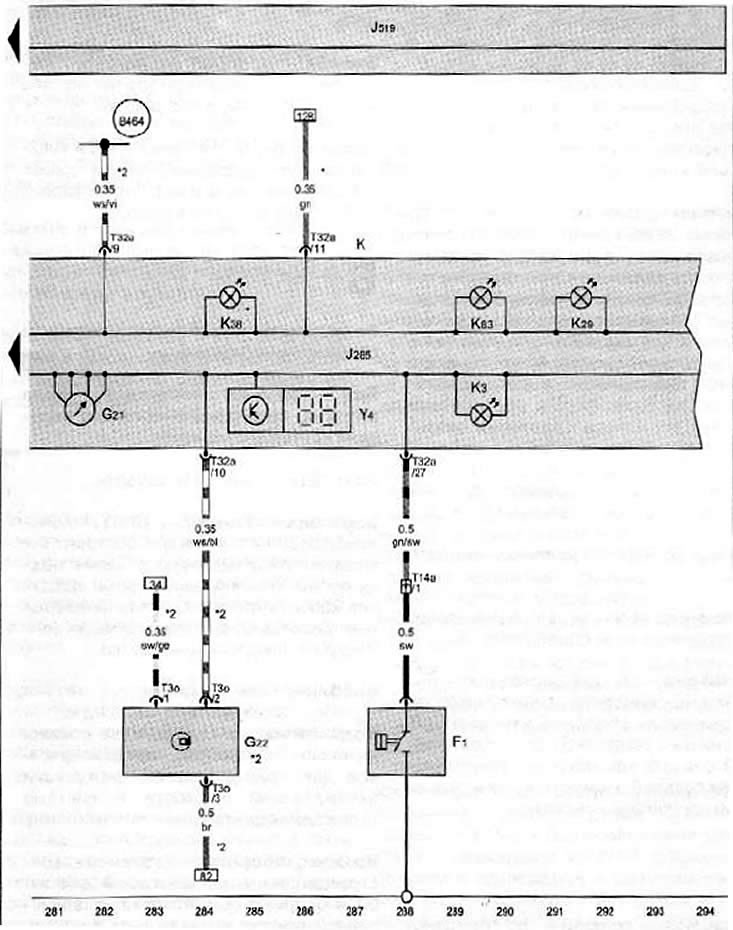

Датчик давления моторного масла, спидометр, привод спидометра, щиток приборов, trip-счетчик
F1 Датчик давления моторного масла
G21 Спидометр
G22 Привод спидометра
J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К3 Лампа сигнализатора низкого давления моторного масла
К29 Лампа сигнализатора периода подогрева свечами накаливания
К38 Лампа сигнализатора низкого уровня моторного масла
К83 Лампа сигнализатора отработанных газов
Т3о 3-пиновый разъем электропроводки
Т14а 14-пиновый разъем электропроводки, спереди слева в моторном отсеке
Т32а 32-пиновый разъем электропроводки
У4 Trip-счетчик
В464 Соединение (сигнал скорости), в главном жгуте электропроводки
* Только для моделей с увеличенными интервалами обслуживания (ESI)
*2 В зависимости от комплектации
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
