Рапид 1 (2012-2022)

Датчик температуры охлаждающей жидкости двигателя, тахометр, щиток приборов

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Электрические схемы

0

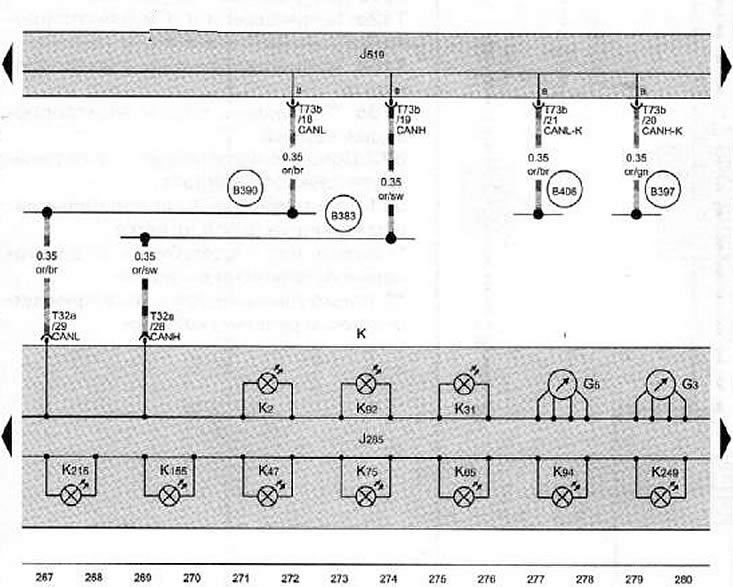

Датчик температуры охлаждающей жидкости двигателя, тахометр, щиток приборов





G3 Датчик температуры охлаждающей жидкости двигателя
G5 Тахометр
J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К2 Лампа сигнализатора генератора переменного тока
К31 Лампа сигнализатора системы круиз-контроля
К47 Лампа сигнализатора антиблокировочной системы ABS
К65 Лампа сигнализатора левого указателя поворота
К75 Лампа сигнализатора подушки безопасности
К92 Лампа сигнализатора Servotronic
К94 Лампа сигнализатора правого указателя поворота
К155 Лампа сигнализатора системы ESP и TCS
К216 Лампа 2 сигнализатора системы ESP и TCS
К249 Лампа сигнализатора холодного двигателя
Т32а 32-пиновый разъем электропроводки
Т73b 73-пиновый разъем электропроводки, белый
В383 Разъем 1 (трансмиссия CAN bus, высокий), в главном жгуте электропроводки
В390 Разъем 1 (трансмиссия CAN bus, низкий), в главном жгуте электропроводки
В397 Разъем 1 (комфорт CAN bus, высокий), в главном жгуте электропроводки
В406 Разъем 1 (комфорт CAN bus, низкий), в главном жгуте электропроводки


Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
