Рапид 1 (2012-2022)

Пружина задней подвески — снятие и установка

Главная Rapid Рапид 1 (2012-2022) Шасси (ходовая часть) Задняя подвеска

0

Снятие



Примечание. Для извлечения левой пружины необходимо, из-за недостатка места для приспособления для сжатия витой пружины (V.A.G 1752/1 ), частично удалить задний глушитель.

1. Поднять автомобиль.

2. Частично удалить (отцепить) задний глушитель.

Примечание.

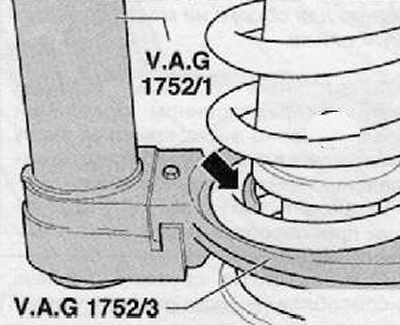

  • Проследите, чтобы держатель пружины находился как можно ближе к виткам пружин.
  • Во время сжатия следует проверить правильность установки пружины в держателе (стрелка).
  • Не применять импульсных винтовертов.

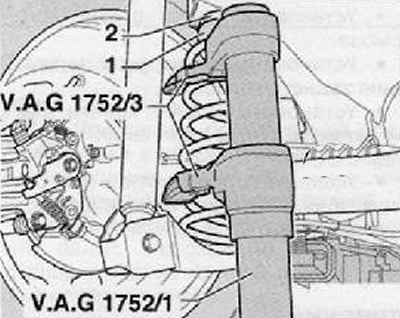

3. Установить приспособление для сжатия витой пружины (V.A.G. 1752/1), как показано на рисунке ниже.

4. Сжать витую пружину настолько, чтобы оказалось возможным извлечь ее.

5. Извлечь витую пружину.



1. Опора, верхняя
2. Скоба для крепления верхней опоры



Установка



Примечание.

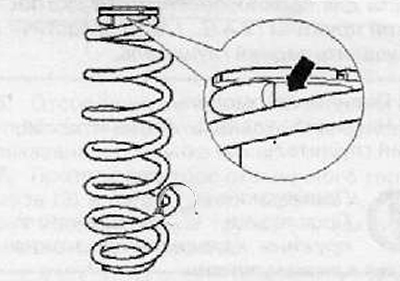

  • Витую пружину устанавливают вместе с верхней резиновой шайбой.
  • Упор верхней резиновой опоры должен прилегать к началу пружины (стрелка).


1. Проверить на повреждение нижнюю цинковую опору пружины и, в случае надобности, заменить ее.

Примечание. Положение для сборки витых пружин у автомобилей с барабанными тормозными механизмами одинаково, что и у автомобилей с дисковыми тормозными механизмами (представлен барабанный тормозной механизм).



Примечание. Перед креплением витой пружины в приспособлении для сжатия витой пружины (V.A.G 1752/1) следует принимать во внимание ее положение для сборки на мосту согласно рисунку ниже.

2. Конец витка пружины устанавливать в предписанном положении (стрелки). Конец витка пружины внизу должен всегда указывать вперед по направлению движения автомобиля.

3. Установить витую пружину при помощи приспособления для сжатия витой пружины.

4. Ослабив витую пружину, извлечь приспособление для сжатия витой пружины.

5. Проверить предписанное положение для сборки пружины, в случае надобности повторить операции, указанные выше.

6. Установить задний глушитель.
