Снятие
1. Снять звукоизоляционное покрытие о сборе.
2. Снять подкрылок правой передней колесной арки (подробнее, см. соответствующий раздел в главе Кузов)

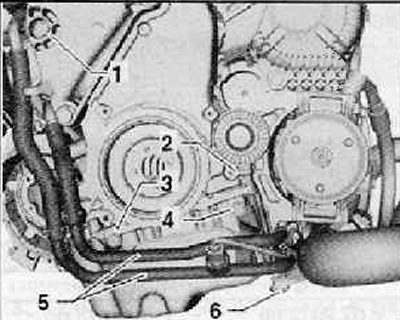

3. Выкрутить болты крепления (3, 4, 6), показанные на рисунке ниже.
4. Аккуратно отодвинуть патрубки системы охлаждения двигателя в сторону (5) так, чтобы открылся доступ к болту крепления (2) направляющего шкива поликлинового ремня привода вспомогательного оборудования, как показано на рисунке ниже.
Внимание.
- Если снимаемый ремень привода вспомогательного оборудования планируется установить повторно, то перед его демонтажом, необходимо на его поверхность нанести стрелку, указывающую направление вращения ремня.
- Если установить ремень в обратном направлении возможен его преждевременный выход из строя.

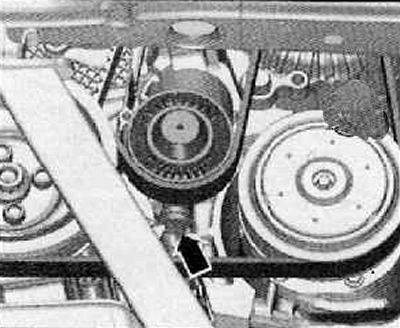

5. Отпустить болт крепления направляющего шкива/ремня привода навесного оборудования (стрелка), пока не ослабится натяжение ремня, как показано на рисунке ниже.
6. Снять ремень привода навесного оборудования.
Установка
1. Установка производится в последовательности обратной снятию.
Примечание. Перед установкой ремня привода вспомогательного оборудования, убедиться в том, что все навесное оборудование установлено должным образом.

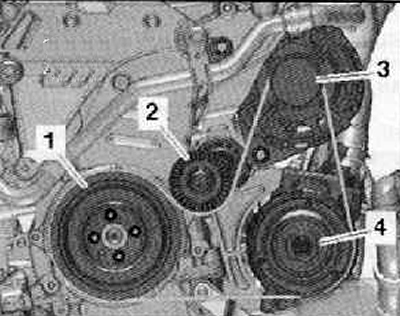

На рисунке ниже представлена последовательности установки ремня привода навесного оборудования на шкивы.
1. Шкив коленчатого вала
2. Направляющий / промежуточный шкив
3. Шкив генератора
4. Шкив компрессора системы кондиционирования
2. Нанести специальный смазочный материал на направляющую промежуточного шкива.
3. Установить направляющую на монтажный кронштейн.
4. Установить и затянуть до упора болт направляющего шкива ремня привода навесного оборудования.

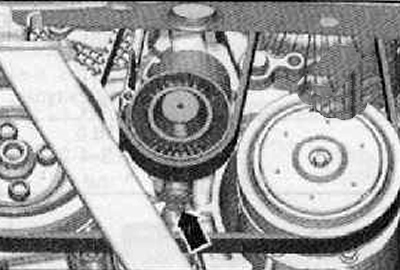

5. Опустить болт крепления (стрелка) на четверть оборота, после чего затянуть с моментом затяжки 30 Нм + 90°.

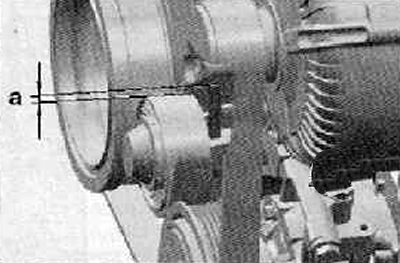

6. Измерить расстояние от конца болта крепления до направляющей, как показано на рисунке ниже. Расстояние а должно быть равно примерно, 2.5 мм.
7. Проверить и убедиться в том, что ремень привода навесного оборудования установлен должным образом.
8. Запустить двигатель и проверить ремень привода навесного оборудования.
