1. Детали установки вспомогательных агрегатов указаны на иллюстрации.

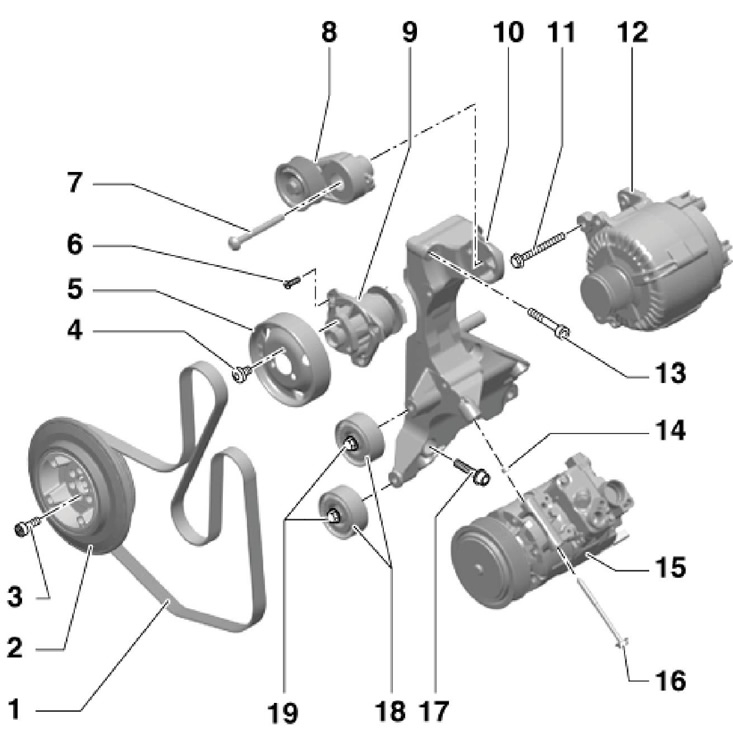

6.1 Детали крепления и привода вспомогательных агрегатов
1 Приводной ремень
2 Шкив коленчатого вала
3 Болт шкива 2, подлежит замене, 60 Нм, затем дотяните на угол 180°
4 Болт, 20 Нм
5 Шкив насоса 9
6 Болт, 8 Нм
7 Болт крепления натяжителя 8, 50 Нм
8 Натяжитель ремня 1
9 Насос ОЖ
10 Кронштейн вспомогательных агрегатов
11 Болт крепления генератора, 23 Нм
12 Генератор
13, 17 Болт крепления кронштейна 10, 23 Нм
14 Центрирующая втулка
15 Компрессор климатической системы
16 Болт крепления кронштейна 10, 25 Нм
18 Промежуточные ролики
19 Болт, 40 Нм
Приводной ремень
2. Надавите на стопорное кольцо и отсоедините вентиляционную линию (1 на иллюстрации 5.19).
3. Ослабьте соединение на задней стороне адсорбера EVAP. Снимите адсорбер с кронштейна вместе с подсоединёнными шлангами по направлению вверх (смотрите иллюстрацию) и отложите его в сторону.

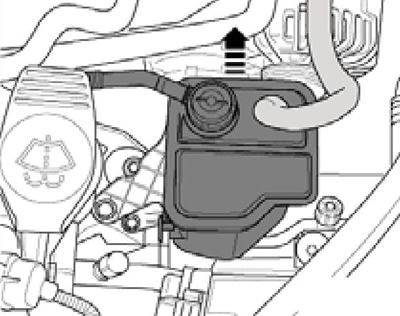

6.3 Снятие адсорбера EVAP
4. Снимите звукоизоляцию под двигательным отсеком (см. Главу 11).
5. Если снимаемый ремень предполагается использовать повторно, отметьте на нём направление его движения.
6. Оттяните натяжитель ремня рожковым ключом (1 на иллюстрации) за болт в направлении стрелки, чтобы ослабить ремень, а затем заблокируйте натяжитель, вставив пруток Т10027.

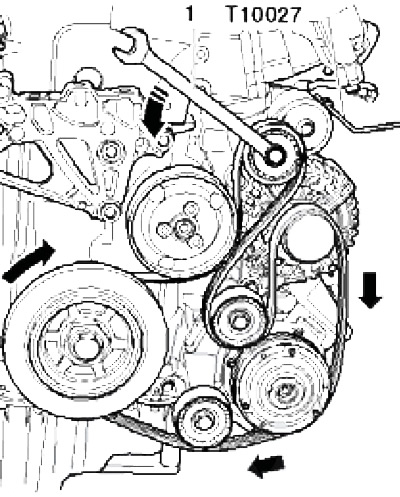

6.6 Фиксация натяжителя приводного ремня
7. Снимите приводной ремень. При необходимости выверните болт и снимите натяжитель ремня.
8. Установка производится в обратной последовательности. Сначала надевайте ремень на шкив коленчатого вала, а заканчивайте установку ремня на натяжном ролике. Если устанавливается бывший в употреблении ремень, метки на нём должны быть обращены в направлении его движения при работе двигателя. Удостоверьтесь в правильности посадки ремня на шкивах.
Вспомогательный кронштейн
9. Снимите локер правой передней колёсной арки (см. Главу 11).
10. Снимите ремень привода вспомогательных агрегатов (см. подраздел выше).
11. Снимите генератор (см. Главу 5).
12. Разъедините разъём (1 на иллюстрации 5.13а) магнитной муфты компрессора и выверните болты (стрелки). Снимите компрессор климатической системы, не отсоединяя от него линии хладагента, и закрепите его на держателе замка капота на проволоке (А на иллюстрации 5.13b) так, чтобы линии хладагента не были натянуты или перегнуты.
13. Отдайте крепёж кронштейна циркуляционного насоса ОЖ "V55".
14. Выверните болты (1-5 на иллюстрации) и снимите вспомогательный кронштейн.

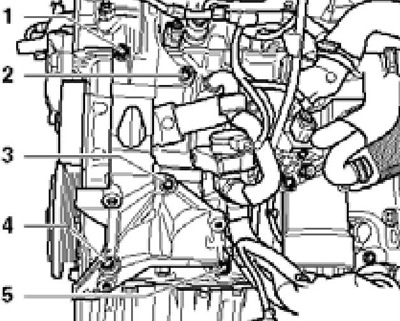

6.14 Крепёж вспомогательного кронштейна
15. Установка производится в обратной последовательности. Сначала затяните от руки болты (2 и 4 на иллюстрации 6.14) с центрирующими втулками. Затем затяните от руки болты (1, 3 и 5) и в заключение дотяните болты (1-5) с усилием 23 Нм.
