Рапид 1 (2012-2022)

Штифты с пружиной дифференциала коробки передач 02U

Главная Rapid Рапид 1 (2012-2022) Трансмиссия Механическая коробка

0

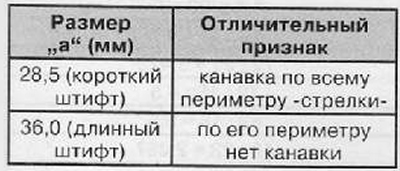

Различение штифтов

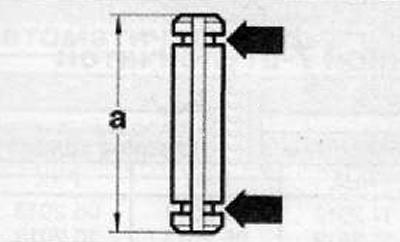

Штифт с канавкой по всему периметру (короткий штифт)



Снятие



1. Прикрыть внутреннее кольцо конического роликоподшипника и ведущее колесо спидометра во избежание возможного повреждения и попадания стружек.

2. Удалить упругий штифт зубилом: установить зубило в периметрическую канавку.

3. Палец сателлитов следует выпрессовать при помощи приспособления для выбивания пальца сателлита.



Установка



1. Новый штифт следует запрессовать до упора в коробку дифференциала.

Снятие и установка штифта с пружиной без канавки по всему периметру, (длинный штифт); выпрессовывание пальца сателлитов



Снятие



При выпрессовывании отрезается упругий штифт ножницами.

Выбить остающующуюся часть упругого штифта из коробки дифференциала и цапфы сателлитов.




Установка



1. Выровнять отверстие в пальце сателлитов по отверстию коробки дифференциала.

2. Заколотить новый упругий штифт при помощи дорна (1) размером -а- = 3,0 мм. как показано на рисунке ниже. Нельзя, чтобы упругий штифт во время поворачивания при установленном дифференциале касался стенки картера сцепления.
