Снятие
Примечание. Перед началом работ надеть защитные перчатки и защитные очки.
Снятие поврежденного стекла
1. Уложить защитное покрытие на элементы салона, чтобы обеспечить их защиту от возможных осколков заднего стекла.
2. Снять верхний дублирующий стоп-сигнал.
3. Снять стеклоочиститель заднего стекла (если установлен).
4. Отсоединить разъемы жгутов электропроводки нагревательного элемента заднего стекла.
5. Закрыть все, находящиеся рядом со стеклом, панели кузова, используя специальную клейкую ленту.
6. Удалить осколки заднего стекла.

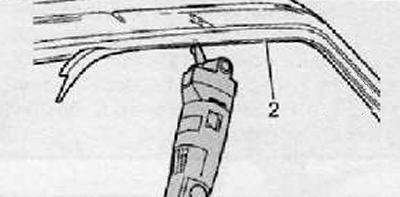

7. Используя специальный электрический нож (VAG1561/A) (2), срезать клеевой материал с проема в кузова до толщины в 1 мм, как показано на рисунке ниже.
8. Удалить остатки стекла с автомобиля, используя промышленный пылесос.
Снятие не поврежденного стекла
1. Уложить защитное покрытие на элементы салона, чтобы обеспечить их защиту от возможных осколков заднего стекла.
2. Снять верхний дублирующий стоп-сигнал.
3. Снять стеклоочиститель заднего стекла (если установлен).
4. Отсоединить разъемы жгутов электропроводки нагревательного элемента заднего стекла.
5. Закрыть все, находящиеся рядом со стеклом, панели кузова, используя специальную клейкую ленту.
6. Протянуть внутрь салона автомобиля специальный корд для прорезания клеевого соединения.
7. Подсоединить один конец корда к специальной ручке.

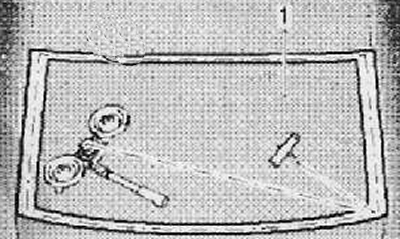

8. Уложить корд для прорезания клеевого соединения по периметру заднего стекла (1), как показано на рисунке ниже.
9. Подсоединить второй конец корда к специальному приспособлению -спулеру, как показано на рисунке ниже.
10. Уложить специальное защитное покрытие на панели облицовки салона автомобиля.

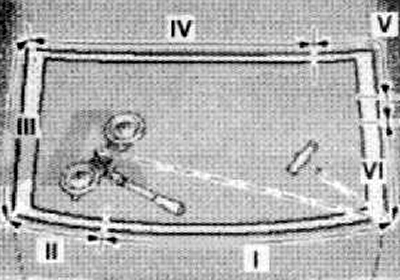

11. Установить спулер (VAG1654A) в показанное на рисунке ниже положение (I).
12. Перемещать спулер последовательно, устанавливая его в положения, соответствующие шагам (от II до VI), как показано на рисунке ниже.
13. Во время прорезания клеевого соединения, в места, разъединенные необходимо подставлять пластиковые клинья, чтобы сохранять зазор между задним стеклом и панелями кузова.
14. Используя специальное приспособление, снять заднее стекло в сборе с кузова автомобиля.
Примечание. Для выполнения данной операции необходима помощь второго механика.
Установка
1. Подготовить заднее стекло к установке на кузов (подробнее, см. соответствующий раздел в данной главе).
2. Подготовить кузовной проем под установку заднего стекла (подробнее, см. соответствующий раздел в данной главе).
3. Установить заднее стекло на кузов автомобиля, используя специальные приспособления.
4. Выдержать время для высыхания клеевого соединения перед началом движения автомобиля.
