Снятие
1. Снять стекло задней двери (подробнее, см. соответствующий раздел в данной главе).
2. Снять наружный уплотнитель.

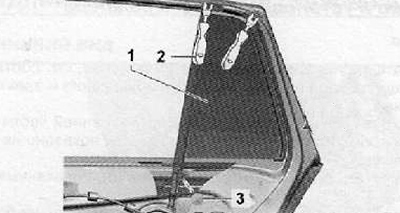

3. Снять защитную пленку с болта крепления (3), показанного на рисунке ниже.
4. Выкрутить болт крепления (3), показанный на рисунке ниже.
5. Аккуратно и постепенно отсоединить и снять направляющую стекла задней двери.
6. Сместить уплотнитель на внутренней части неподвижного стекла задней двери вдоль рамки двери настолько, чтобы можно было установить специальный инструмент в места, показанные на рисунке ниже.
7. Установить специальное приспособление (Т30116) (2) между панелью неподвижного стекла и рамкой двери, как показано на рисунке ниже.
8. Отсоединить неподвижное стекло (1), аккуратно оттягивая его от рамки двери, используя специальное приспособление, как показано на рисунке ниже.
9. Установить специальное приспособление (Т30116) (2) между панелью неподвижного стекла и рамкой двери, как показано на рисунке ниже.
10. Отсоединить неподвижное стекло (1), аккуратно оттягивая его от рамки двери, используя специальное приспособление, как показано на рисунке ниже.
11. Аккуратно надавить на стекло и снять с двери в сборе.
Установка
1. Установить неподвижное стекло на рамку двери.
2. Установить болт крепления и зафиксировать его.
3. Надавить на уплотнитель снаружи рамки двери, чтобы установить неподвижное стекло должным образом.
4. Вкрутить и затянуть винт крепления (3) с требуемым моментом затяжки. Момент затяжки 8 Нм.
6. Установить защитную пленку винта крепления (3).
7. Далее установка производится в последовательности обратной снятию.
