Подкрылок передней колесной арки
Снятие
1. Выкрутить болты крепления и снять переднее колесо в сборе.

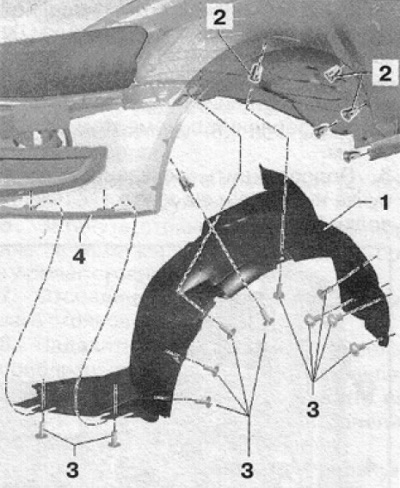

2. Выкрутить винты крепления (3), показанные на рисунке ниже.
3. Потянуть вниз подкрылок передней колесной арки (1), как показано на рисунке ниже. Снять подкрылок.

Установка
Примечание. Проверить монтажные гайки (2) на наличие повреждений, при необходимости заменить их новыми.
1. Установить подкрылок в сборе в колесную арку (1), как показано на рисунке выше.
2. Установить и затянуть с требуемым моментом затяжки винты крепления (2), показанные на рисунке выше. Момент затяжки винтов при установке 2 Нм.
Подкрылок задней колесной арки
Снятие
1. Выкрутить болты крепления и снять заднее колесо в сборе.

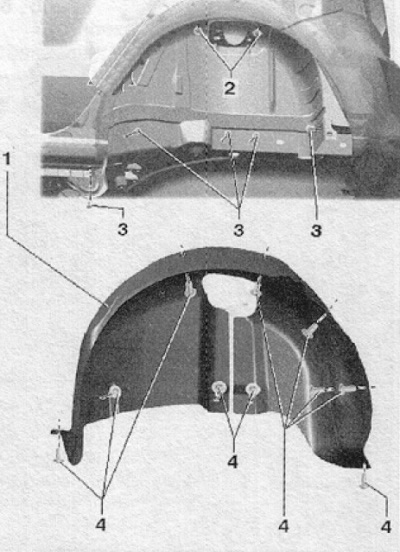

2. Выкрутить винты крепления (4), показанные на рисунке ниже.
3. Потянуть вниз и снять подкрылок колесной арки в сборе (1), как показано на рисунке ниже.

Установка
Примечание. Проверить монтажные гайки (2) и (3) на наличие повреждений, при необходимости заменить их новыми.
1. Установить подкрылок задней колесной арки (1).
2. Вкрутить, показанные на рисунке выше, винты крепления (2) с моментом затяжки 2 Нм.
3. Установить заднее колесо. Затянуть болты крепления колеса с требуемым моментом затяжки.
