Оглавление: Снятие ⬇ Установка ⬇
Внимание. Всегда после снятия необходимо укладывать модуль подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Внимание. Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание. Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание. Всегда после срабатывания подушки безопасности типа «занавеска» необходимо заменять панель облицовки потолка, а так же панели облицовки передней, центральной, промежуточной и задней стойки кузова. Удалить все поврежденные элементы отделки салона, заменить их новыми. Невыполнение данного указание может привести к некорректному срабатыванию подушки безопасности типа «занавеска» и боковой подушки безопасности в случае аварии.
Внимание. При установке новой панели облицовки потолка убедиться в том, что на ее поверхности нанесены надписи AIRBAG в местах контактна с панелями облицовки центральных стоек кузова. Невыполнение данного указание может привести к некорректному срабатыванию подушки безопасности типа «занавеска» и боковой подушки безопасности в случае аварии.
Внимание. Проверить техническое состояние подушки безопасности типа «занавеска» перед установкой. Модуль не ремонтируется, поэтому его необходимо заменить в сборе.
Внимание. Не устанавливать какие-либо предметы, препятствующие срабатыванию подушки безопасности.
Примечание. Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание. Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Снятие
1. Выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи.
2. Снять панель облицовки крыши (см. соответствующий раздел в главе Кузов).

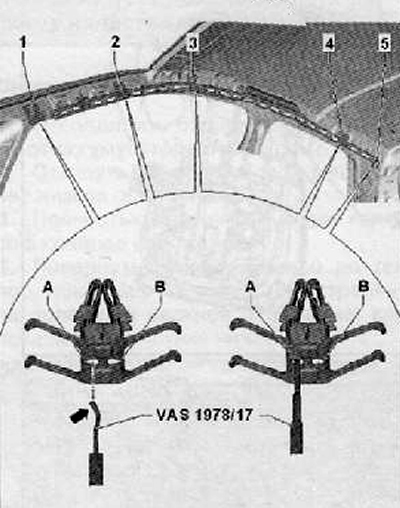

3. Отсоединить фиксирующие зажимы (1), (2), (3), (4) и (5) от модуля боковой подушки безопасности, как показано на рисунке ниже.
4. Используя специальное приспособление (VAS 1978/17), расфиксировать элементы крепления. Вставить специальный инструмент (стрелка) до упора в выборку А, как показано на рисунке ниже.
5. Извлечь все фиксаторы, используя специальное приспособление.
6. Извлечь специальное приспособление и убедиться в том, что фиксатор не совмещен с поверхностью разблокировки снова.
7. Провернуть специальное приспособление на пол-оборота.
8. Повторить операции по разблокировке со стороны (В).

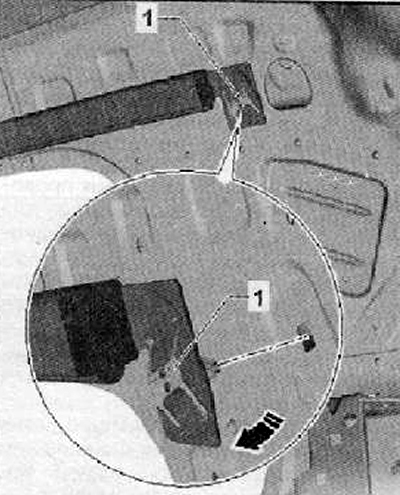

9. Отсоединить удерживающий хомут (1) от передней стойки кузова, как показано на рисунке ниже.

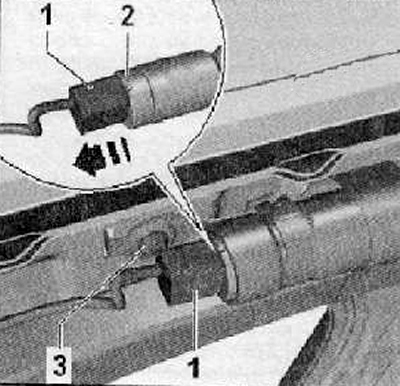

10. Отсоединить разъем жгута электропроводки (1), потянув его в направлении стрелки (2), как показано на рисунке ниже.
11. Выкрутить винт крепления (3) из модуля боковой подушки безопасности типа «занавеска», как показано на рисунке ниже.

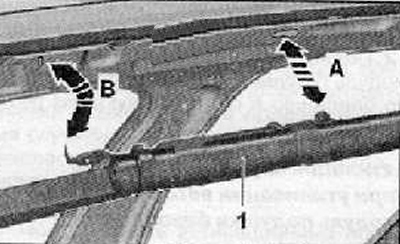

12. В первую очередь необходимо отсоединять переднюю часть модуля подушки безопасности (1), высвобождая ее из опоры в кузове, как показано стрелкой (В).
13. Извлечь окончательно модуль боковой подушки безопасности, высвободив его заднюю часть, потянув в направлении стрелки (А), как показано на рисунке ниже.
Установка
Внимание. Перед установкой модуля подушки безопасности, необходимо проверить техническое состояние линии крыши кузова. При необходимости, установить новые элементы крепления.
Внимание. Проверить техническое состояние модуля подушки безопасности типа «занавеска» и модуля боковой подушки безопасности. Если модуль поврежден, его необходимо заменить новым. После замены, старый модуль утилизировать. Не выполнять ремонт модуля подушки безопасности, заменять подушку в сборе.
Внимание. Не устанавливать какие-либо предметы, препятствующие срабатыванию подушки безопасности.

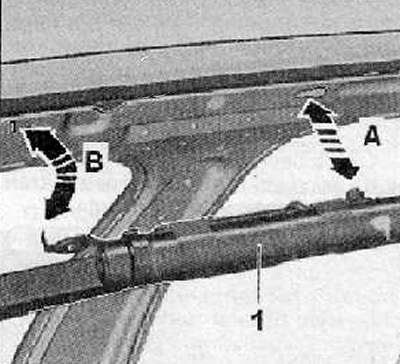

1. В первую очередь установить и, прижав, зафиксировать заднюю часть (стрелка А) модуля боковой подушки безопасности (1), как показано на рисунке ниже.
2. Зафиксировать на опоре кузова переднюю часть модуля подушки безопасности, стрелка (В).

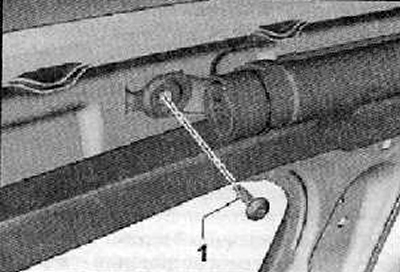

3. Установить и затянуть винт крепления (1) с моментом затяжки 5.2 Нм, как показано на рисунке ниже.

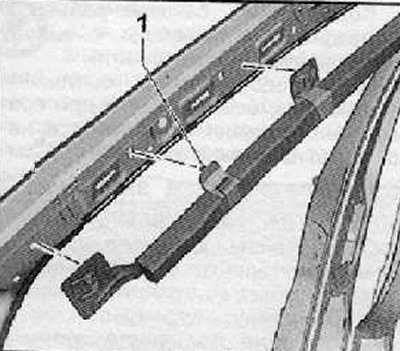

4. Провернуть фиксирующий зажим (1) вниз на угол 90 градусов (стрелка) и совместить его с отверстием в кузове, как показано на рисунке ниже.
5. Надавить на фиксирующий зажим до характерного щелчка Фиксировать зажимы, необходимо начиная со стороны газогенератора и, продвигаясь вперед и назад, зафиксировать модуль подушки безопасности.
6. Проверить и убедиться в том, что все фиксаторы заблокировались должным образом.
7. Установить разъем жгута электропроводки модуля подушки безопасности.
8. Подсоединить разъем жгута электропроводки к модулю боковой подушки безопасности.
9. Проверить анти-скручивающуюся защитную линию (цветная линия, вдоль всего модуля боковой подушки безопасности). Убедиться в том, что модуль боковой подушки безопасности не перекручен.
10. Далее установка производится в последовательности обратной снятию.
