Внимание. Не подсоединять электрифицированные измерительные приборы к выводам подушек безопасности. Возможно самопроизвольное срабатывание пиропатрона и, как следствие получение тяжелых травм.
Внимание. Во избежание самопроизвольного срабатывания подушек безопасности, запрещается использовать какие-либо запоминающие устройства. Невыполнение данного предписания может привести к получению тяжелых травм или к смерти.
Внимание. Перед началом каких-либо работ, выключить зажигание и отсоединить отрицательную клемму от аккумуляторной батареи, после чего выждать не менее 3 минут.
Внимание. Всегда необходимо работать с боковой стороны модуля подушки безопасности, исключить работу напротив модуля.
Снятие
1. Отсоединить отрицательную клемму от аккумуляторной батареи.
Источник статьи данный веб-сайт [skodabook.ru]
2. Откинуть рулевое колесо в наиболее низкое положение.
3. Полностью вытащить рулевое колесо в крайнее положение.

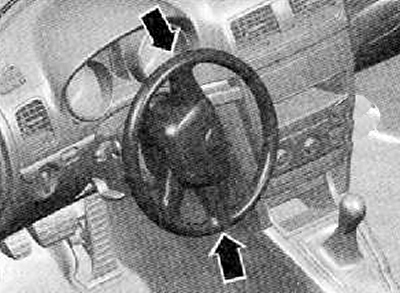

4. Повернуть рулевое колесо до тех пор, пока одно из отверстий (стрелки) не попадет в верхнее положение, как показано на рисунке ниже.
5. Удалить рычажным действием отвертки (максимальная общая длина отвертки — ок. 170 мм, ширина лезвия — 5 мм) пружину (стрелка А) в указанном направлении (стрелка В), как показано на рисунке ниже.
Примечание. Отцепляя пружину, следует выдавливать модуль надувной подушки безопасности Airbag по направлению наружу из рулевого колеса.
6. Повторить вышеописанную операцию со второй пружиной.
7. Аккуратно извлечь модуль подушки безопасности из рулевого колеса.

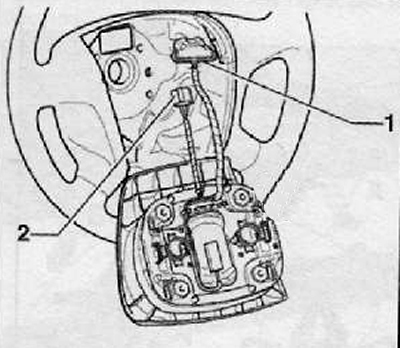

8. Отсоединить штекерный разъем жгута электропроводки (1) и, в случае надобности, еще и разъем (2) (только для автомобилей с многофункциональным рулевым колесом).
9. Отложить модуль таким образом, чтобы часть, покрытая обивкой, направлялась вверх.
Внимание. Всегда после снятия необходимо укладывать модуль водительской подушки безопасности корпусом вниз, декоративной крышкой вверх. Никогда не укладывать модуль подушки безопасности крышкой вниз. Несоблюдение данного указания может привести к получению серьезных травм.
Примечание. Ремонт элементов системы пассивной безопасности не предусмотрен. При выходе из строя поврежденный элемент заменяется в сборе.
Внимание.
- Не подвергать модуль подушки безопасности нагреву до температуры более 90 градусов Цельсия.
- Исключить попадание нефтепродуктов, растворителей и/или воды на модуль подушки безопасности.
Внимание. Всегда после разборки и сборки необходимо заменять болты крепления модуля подушки безопасности.
Внимание.
- Быть предельно осторожным при установке, чтобы исключить повреждение жгута электропроводки модуля подушки безопасности.
- Перед установкой и затяжкой болтов крепления необходимо проверить и убедиться в том, что отверстия в модуле и рулевом колесе совмещены, в противном случае возможно повреждение модуля подушки безопасности.
Установка
1. Установка производится в последовательности обратной снятию.
Внимание. Во время присоединения аккумуляторной батареи нельзя, чтобы внутри автомобиля кто-либо находился.
