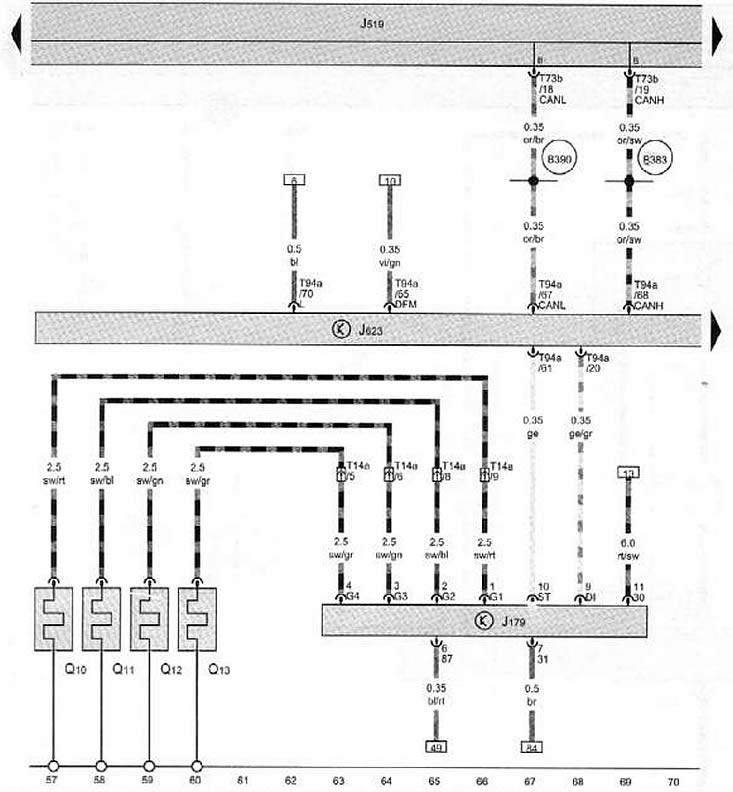

Контрольный модуль автоматического включения и выключения свечей накаливания, электронный блок управления двигателя, свеча накаливания 1, свеча накаливания 2 свеча накаливания 3, свеча накаливания 4
J179 Контрольный модуль автоматического включения и выключения свечей накаливания
J519 Контрольный модуль питания
J623 Электронный блок управления двигателя
Q10 Свеча накаливания 1
Q11 Свеча накаливания 2
Q12 Свеча накаливания 3
Q13 Свеча накаливания 4
Т14а 14-пиновый разъем электропроводки, спереди слева в моторном отсеке
Т73b 73-пиновый разъем электропроводки, белый
Т94а 94-пиновый разъем электропроводки
В383 Разъем 1 (трансмиссия CAN bus, высокий), в главном жгуте электропроводки
В390 Разъем 1 (трансмиссия CAN bus, низкий), в главном жгуте электропроводки
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
