Указание: В данном двигателе используются металлические свечи накаливания.

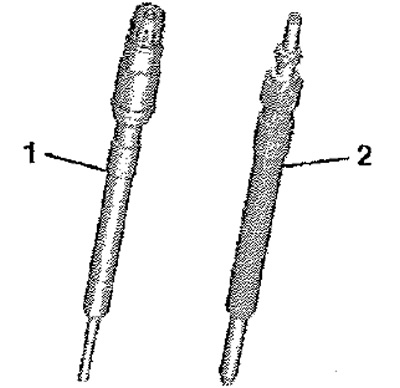

Версии свечей накаливания
1. Свеча накаливания с датчиком давления в камере сгорания — только для цилиндра 3 двигателей с буквенным обозначением CRKB
2. Свеча накаливания без датчика давления в камере сгорания
Выключить зажигание и извлечь ключ зажигания из замка. Снять верхний кожух двигателя.
Осторожно! Опасность повреждения оправок. Клещи «3314» для снятия разъёмов свечей накаливания сжимать лишь настолько, чтобы надёжно захватить буртик оправки, не повреждая её.

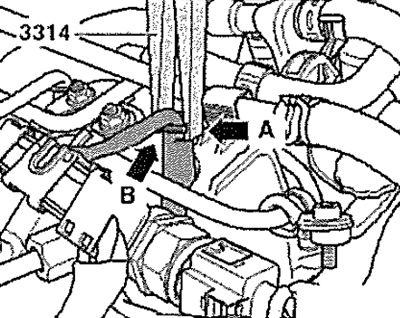

Раскрыть крепёжные скобы жгута проводов и снять разъёмы со свечей накаливания, как указано. Установить клещи «3314», чтобы пазы их губок «стрелка А» захватили буртик оправки «стрелка В», как показано на рисунке.
Осторожно! Осторожно отсоединить разъёмы от свечей накаливания. Если при снятии разъём будет поврежден, необходимо заменить весь жгут проводов вместе с разъёмом (замена только одного разъёма недопустима).
Отсоединить разъёмы от свечей накаливания. Очистить колодец свечи накаливания в ГБЦ (попадание загрязнений в цилиндр недопустимо).
Примерная последовательность очистки
1. Собрать основную грязь пылесосом.
2. Распылить в колодец свечи накаливания средство для очистки тормозных механизмов или другой подходящий очиститель и после небольшой паузы продуть колодец сжатым воздухом,
3. Затем очистить канал свечи накаливания смоченной в масле тканью.
Для отворачивания свечей накаливания использовать торцевой ключ 10 мм «3220».
Указание: На двигателях с буквенным обозначением CRKB для откручивания/закручивания свечи накаливания в цилиндре 3 использовать торцевой ключ 12 мм «VAS 6454».
Установка

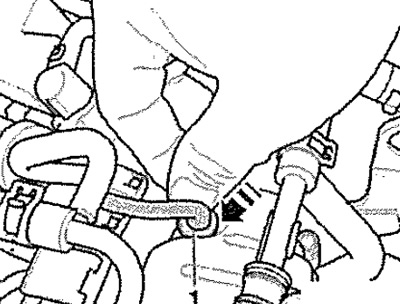

Установка в обратном порядке. Для затягивания свечей накаливания использовать торцевой ключ 10 мм «3220». Вновь подсоединить разъёмы «1» к свечам накаливания «стрелка».
Указание: Проверить надёжность крепления разъёмов.
