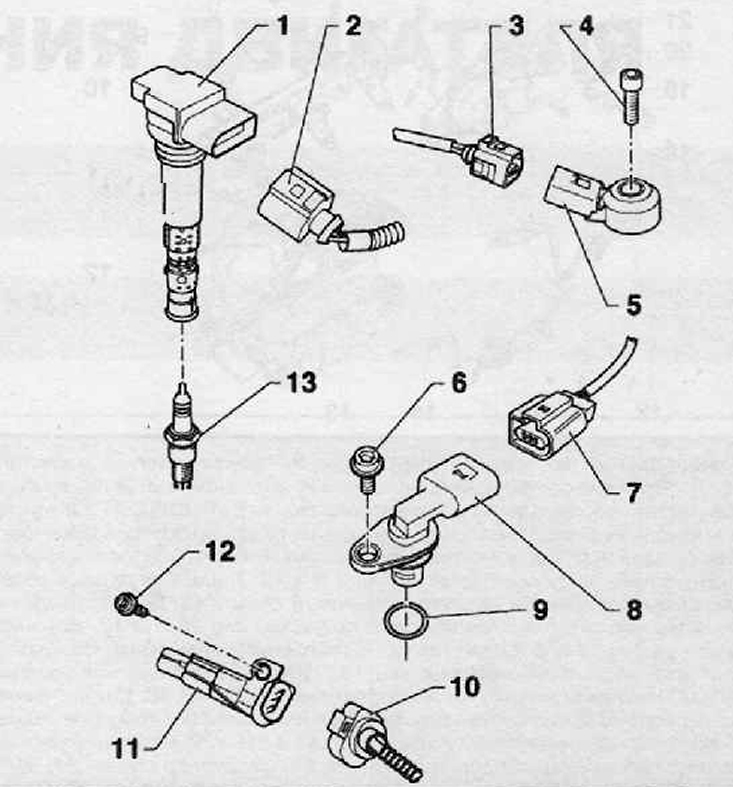

1. Катушка зажигания с выходным силовым каскадом
2. Разъем жгута электропроводки катушки зажигания
3. Разъем жгута электропроводки датчика детонации
4. Болт крепления датчика детонации, момент затяжки при установке 20 Нм
5. Датчик детонации
6. Болт крепления датчика положения распределительного вела, момент затяжки при установке 8 Нм
7. Разъем жгута электропроводки датчика положения распределительного вала
8. Датчик положения распределительного вала
9. Уплотнительное кольцо
10. Разъем жгута электропроводки датчика частоты двигателя
11. Датчик частоты вращения двигателя
12. Болт крепления датчика частоты вращения двигателя, момент затяжки при установке 8 Нм
13. Свеча зажигания, момент затяжки при установке 30 Нм

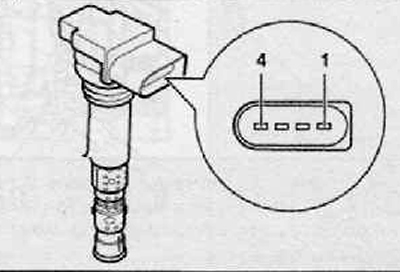

Значения сопротивления для катушек зажигания с оконечным мощным каскадом
- Сопротивление проверяется между контактами 2 + 3.
- Требуемое значение: 370...410 Ом (при 20°С).
