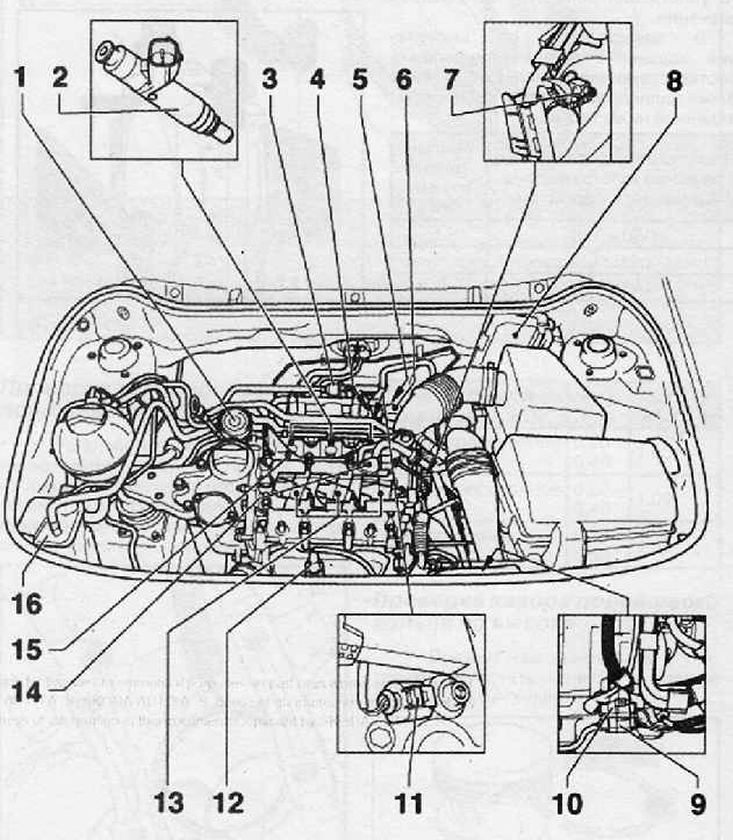

1. Вакуумный контрольный клапан (система принудительной рециркуляции отработанных газов PCV)
2. Топливные форсунки
3. Электромагнитный клапан 1 бачка с активированным углем
4. Датчик частоты вращения двигателя
5. Датчик давления воздуха во впускном коллекторе и датчик температуры впускного воздуха
6. Модуль дроссельной заслонки в сборе
7. Датчик температуры охлаждающей жидкости
8. Электронный блок управления двигателя
9. 4-пиновый разъем
10. Разъем жгута электропроводки
11. Датчик детонации 1
12. Лямбда-датчик
13. Катушки зажигания с выходным силовым каскадом
14. Датчик положения распределительного вала
15. Точка крепления провода массы
16. Емкость с активированным углем

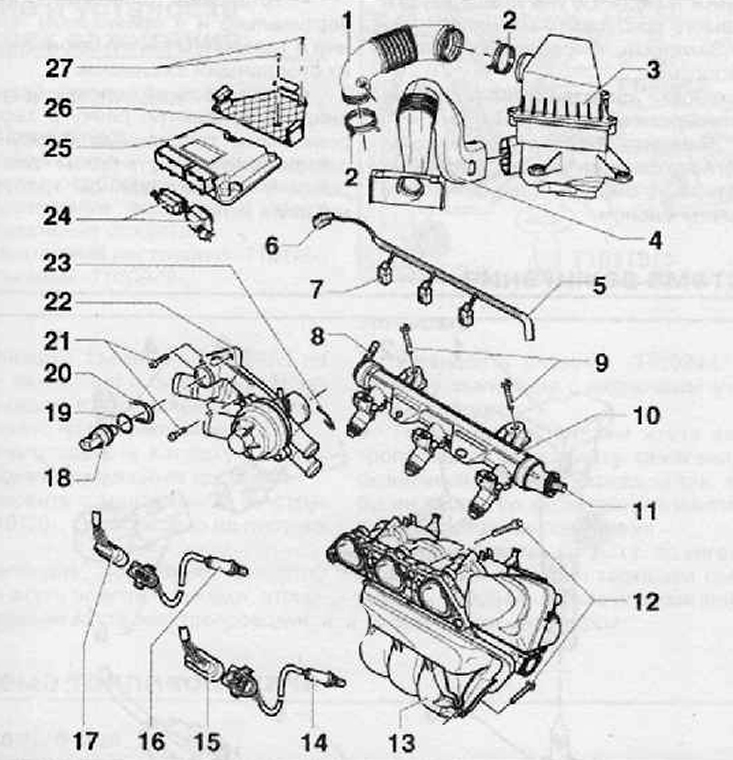

1. Соединительным патрубок системы впуска
2. Хомут крепления открытого типа
3. Корпус воздушного фильтра в сборе
4. Впускной коллектор в сборе
5. Кабелепровод
6. Разъем жгута электропроводки датчика уровня и температуры моторного масла
7. Разъемы жгутов электропроводки топливных форсунок
8. Соединение топливоподающего шланга
9. Болты крепления топливной рейки, момент затяжки при установке 8 Нм
10. Топливная рейка в сборе топливными форсунками
11. Вентиляционный клапан
12. Болты крепления выпускного коллектора, момент затяжки при установке 20 Нм
13. Впускной коллектор в сборе
14. Верхний лямбда-датчик системы выпуска
15. Разъем жгута электропроводки лямбда-датчика
16. Нижний лямбда-датчик системы выпуска
17. Разъем жгута электропроводки лямбда-датчика
18. Датчик температуры системы охлаждения
19. Уплотнительное кольцо
20. Стопорное кольцо
21. Болт крепления, момент затяжки при установке 8 Нм
22. Корпус регулятора (термостата) системы охлаждения двигателя
23. Стопорное кольцо
24. 81- и 40-пиновый разъем
25. Электронный блок управления двигателя
26. Опора
27. Винты крепления, момент затяжки при установке 2 Нм

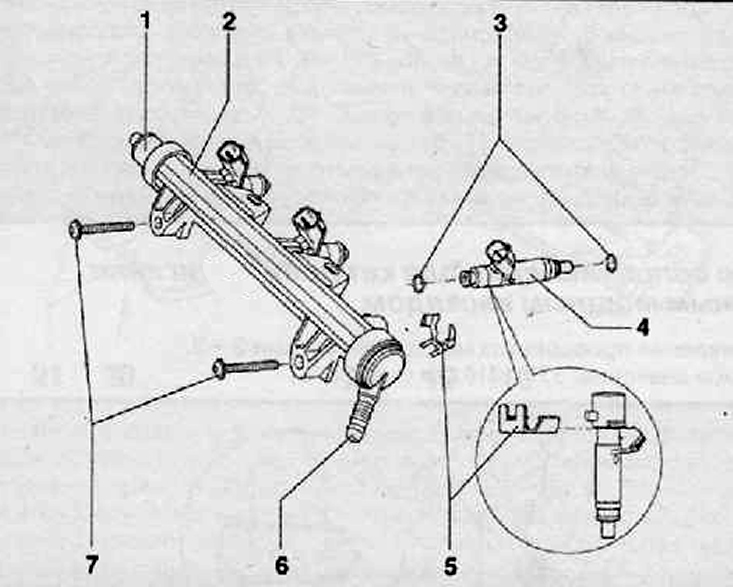

1. Клапан для удаления воздуха из системы питания
2. Топливная рейка
3. Уплотнительное кольцо
4. Топливная форсунка
5. Стопорный зажим
6. Подходящая линия
7. Винты крепления топливной рейки, момент затяжки при установке 10 Нм
