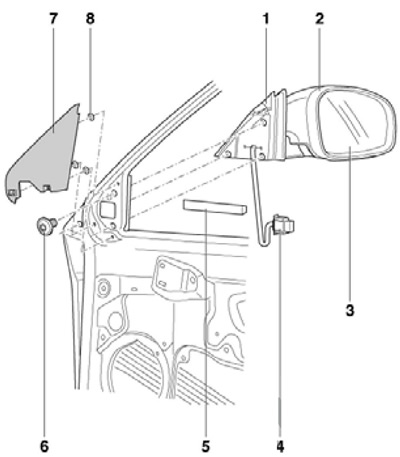

11.1 Детали сборки наружного зеркала заднего вида
1, 5 Звукоизоляция
2 Сборка зеркала
3 Стекло зеркала
4 Разъём электропроводки
6 Болт, 9 Нм
7 Внутренняя накладка
8 Фиксатор

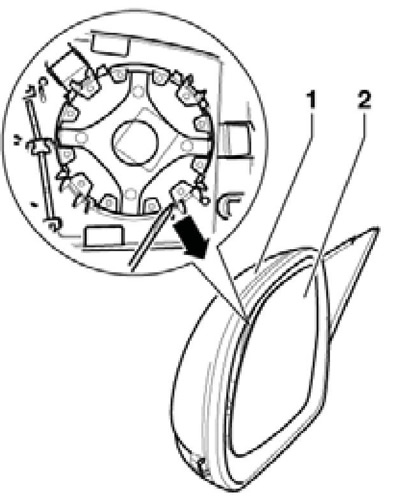

2. Наклоните отражательный элемент (2 на сопр. иллюстрации) до упора, отвёрткой высвободите его держатели по периметру в направлении стрелки и выжмите отражательный элемент.
11.2 Снятие отражательного элемента

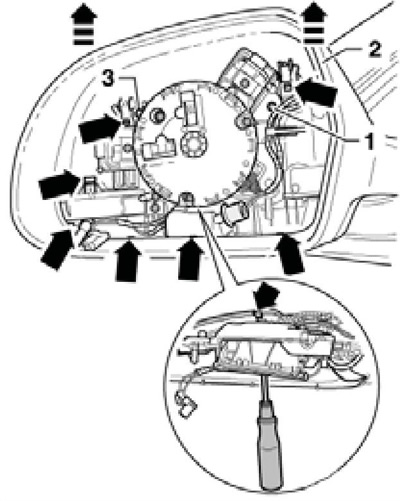

3. Выверните болты (1 и 3 на сопр. иллюстрации), отцепите отвёрткой корпус (2) в местах, обозначенных стрелками, и снимите корпус вверх (пунктирные стрелки).
11.3 Снятие корпуса наружного зеркала
4. Установка производится в обратной последовательности.
