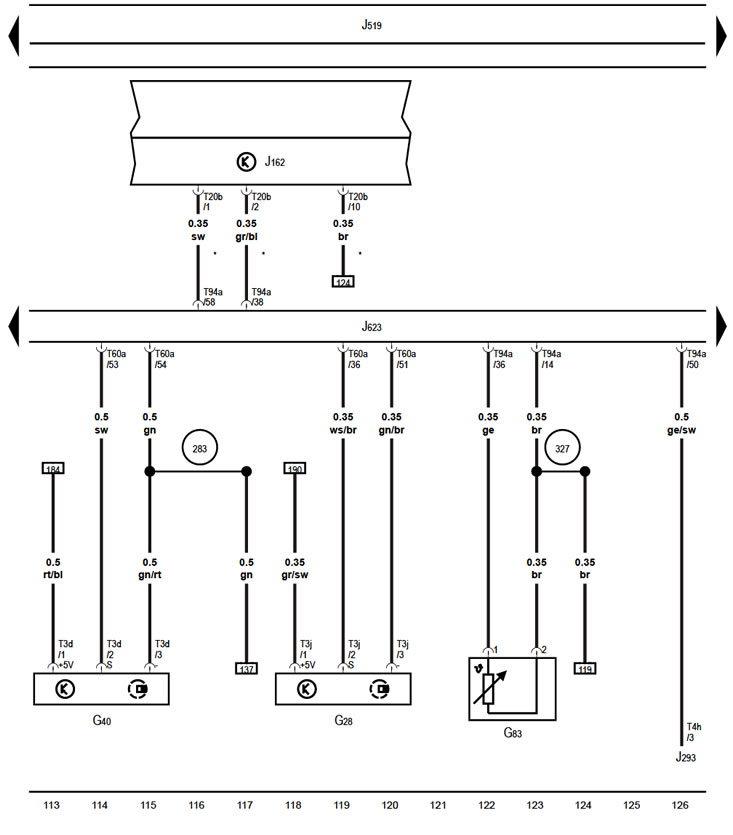

Датчики СКР и СМР, датчик температуры ОЖ на выходе радиатора, блок управления отопителем, ЕСМ



Датчики СКР и СМР, датчик температуры ОЖ на…


* модели без холодильной устаонвки/Climatronic

Обозначения на схемах электрооборудования находятся здесь →

(Материал доступен на веб-сайте: SkodaBook.ru)
