Рапид 1 (2012-2022)

Рычаги стеклоочистителя ветрового стекла

Главная Rapid Рапид 1 (2012-2022) Электрооборудование Оборудование и приборы

0

Снятие



1. Используя отвертку извлечь декоративные заглушки гаек крепления рычагов очистителя ветрового стекла.

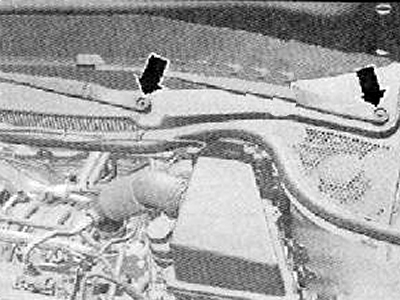

2. Отвернуть гайки крепления (стрелки) рычагов очистителя ветрового стекла, как показано на рисунке ниже.

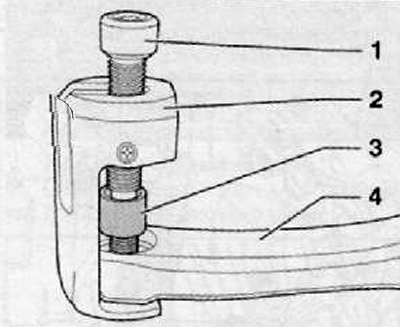

3. Установить специальное приспособление (T10369/1) (2) на рычаг стеклоочистителя, как показано на рисунке ниже.

Примечание. Всегда, используя специальное приспособление для снятия рычага очистителя необходимо использовать упорную часть (3), чтобы не повредить резьбовую часть вала.

4. Отсоединить рычаг очистителя (4) с вала, вращая винт специального приспособления (1), как показано на рисунке ниже.



Установка



1. При необходимости включить и выключить электромотор очистителя ветрового стекла пока он не установится в исходное (парковочное) положение.


2. Установить рычаг стеклоочистителя ветрового стекла (более короткий рычаг очистителя с водительской стороны), как описано ниже:

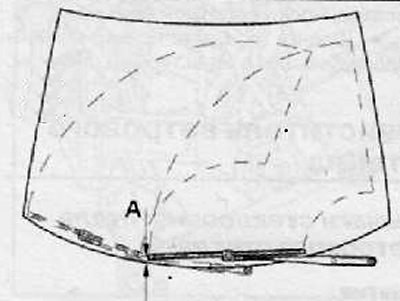

Щетка очистителя с водительской стороны должна быть на расстоянии 28 мм между верхней линией щетки и решеткой поперечины кузова, как показано на рисунке ниже.

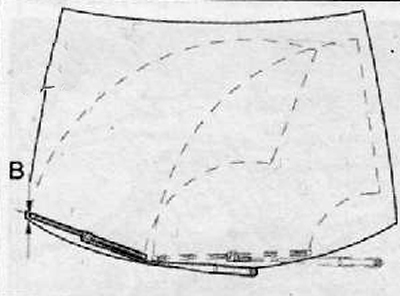

Щетка очистителя с пассажирской стороны должна быть на расстоянии 27 мм, между верхней линией щетки и решеткой поперечины кузова, как показано на рисунке ниже.



3. Аккуратно затянуть гайки крепления.

4. Проверить правильность установки рычагов стеклоочистителя ветрового стекла, при необходимости отрегулировать их повторно и затянуть гайки крепления с моментом затяжки 21 Нм.
