Снятие

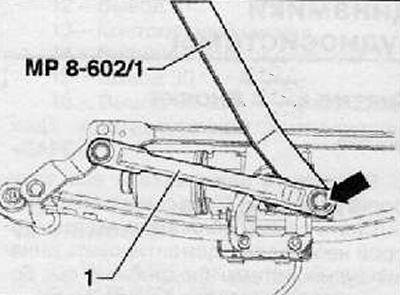

1. Используя специальный съемник (MP8-602/1), отсоединить тягу (1) от шарнира (стрелка), как показано на рисунке ниже.

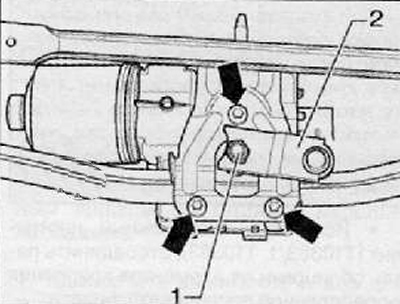

2. Отвернуть гайку крепления (1) и отсоединить кривошип (2) от вала электромотора привода очистителя ветрового стекла, как показано на рисунке ниже. Момент затяжки гайки крепления при установке 18 Нм.
3. Выкрутить винты крепления (стрелки) и снять электромотор привода очистителей ветрового стекла с опорной части на системе тяг и рычагов, как показано на рисунке ниже. Момент затяжки винтов крепления при установке 8 Нм.
Установка
1. В первую очередь необходимо подсоединить к электромотору разъем жгута электропроводки и включить его, чтобы установить его в исходное положение.

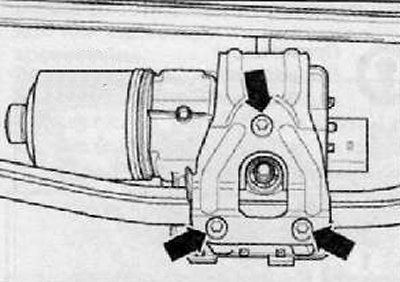

2. Снова отсоединить разъем жгута электропроводки от электромотора привода очистителя ветрового стекла. Установить электромотор на опорную часть системы тяг и рычагов после чего установить и затянуть винты крепления (стрелки) с моментом затяжки 8 Нм, как показано на рисунке ниже.

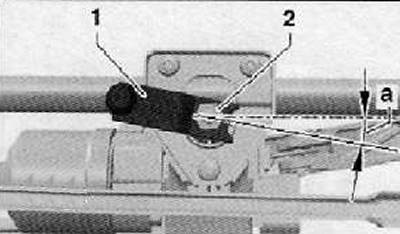

3. Установить на вал электромотора привода очистителя ветрового стекла кривошип (1) так, чтобы угол между продольной осью кривошипа и продольной осью электромотора составлял 7° (угол «а»), как показано на рисунке ниже.
4. Установить и затянуть гайку крепления кривошипа (2) с моментом затяжки 18 Нм.

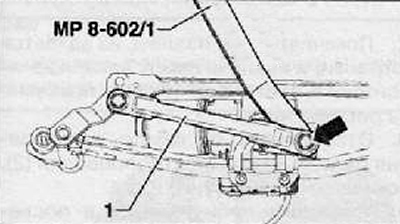

5. Прижать и установить тягу (1) на шарнир (стрелка), как показано на рисунке ниже.
