Снятие
Примечание. Модуль управления мультимедиа расположен под перчаточным ящиком со стороны переднего пассажира.
1. Выключить зажигание и все электропотребители.
2. Снять дополнительную емкость для мелкой поклажи с приборной панели со стороны переднего пассажира.

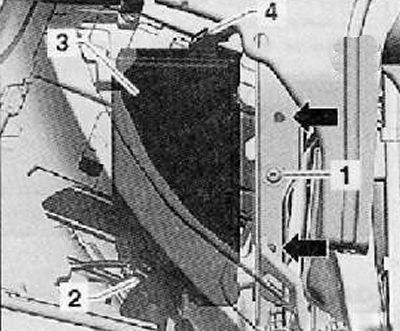

3. Отсоединить разъем жгута электропроводки (4), показанный на рисунке ниже.
4. Выкрутить винт крепления (1), и расфиксировать модуль на монтажном кронштейне (3), сжав лепестки захватов (стрелки), как показано на рисунке ниже. Момент затяжки винта крепления при установке 4 Нм.
5. Отсоединить разъем жгута электропроводки (2), показанный на рисунке ниже.
6. Снять модуль управления мультимедиа вместе с монтажным кронштейном или выдавить и отсоединить его от кронштейна.
Установка
Установка производится в последовательности обратной снятию.
